提供简洁版创建SQL Server 数据集成包辅助类库设计与实现

yunde110

　　 内容概览：
　　      动机
　　      目标
　　      设计
　　       解决方案说明与下载
　　       测试示例
　　 A. 动机

SSIS提供了一强大的可视化的包编辑功能，太过于依懒可视化功能，使程序不够灵活，可重性低。需要把一些简单的，可重用性高的功能迁移到后台去做，而不必要再每个包添加可重用性较高的步骤,这样为以后的唯护减少众多的麻烦

B.   目标：
    1、在包中添加连接管理器
    2、在包中添加参数
    3、在包中添加包配置
    4、在包控制流中添加任务
    5、在数据流中添加适配器（源与目标）
    6、创建适配器这间的管道
    7、处理适配器的输入列与输出列的映射

           现在做的很简单，希望给有兴趣的朋友一个参考，由于没有向SSIS一样有可视化的数据验证提示功能，可能在创建时不小时就出现COM异常。
     非常希望有兴趣的朋友给点意见，和有兴趣朋友去扩展它，让它更强大些，到时别忘了给我一份参考，也让我爽一把!

C. 简洁版创建SQL Server 数据集成包辅助类库设计

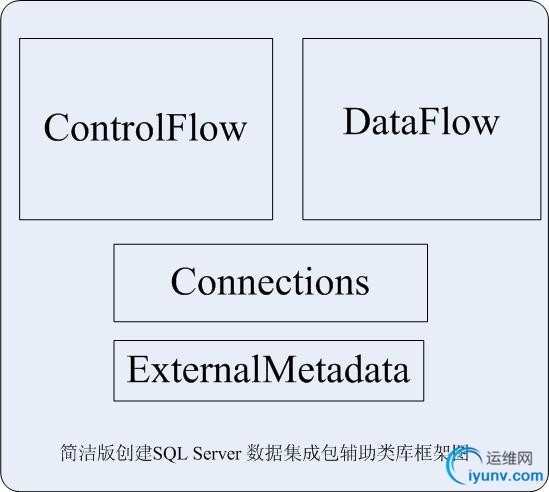

  如下(图1)所示，类库中包含四大模块： 控制流(ControlFlow)，数据流(DataFlow)，连接管理器（Connections）,外部数据源(ExternalMetadata) 。

　　 控制流模块中中实现功能包含:
　　1.添加执行SQL任务
2.添加执行包任务
3.创建包中任务之间的连接
4.添加参数集合
5.添加包配置
　　数据流模块中实现功能包含:
　　1.创建一个数据流适配器组件
2.创建组件之间路径
3.获取数据流中的组件
4.映射上流数据流组件输出列与下流数据流组件的输入列
5.映射源适配器的输出列
6.映射目标适配器的输入输出列
　　连接管理器模块实现的功能包含:

     1.向包中添加连接器
2.初始化平面文件连接管理器的配置
3.获取创建连接器的短名称

      外部数据源

      支持平面文件，源文件，OLEDB类型数据源。

　　（图1）
　　

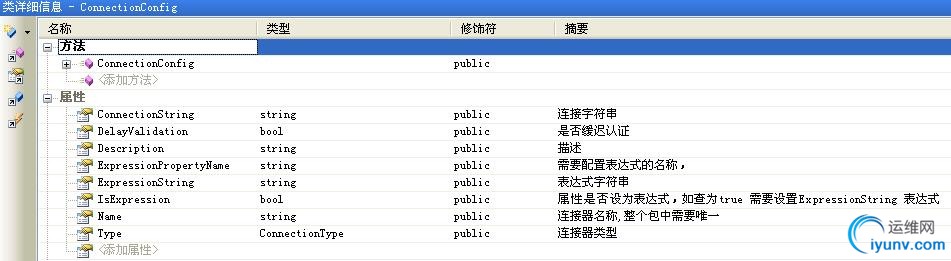

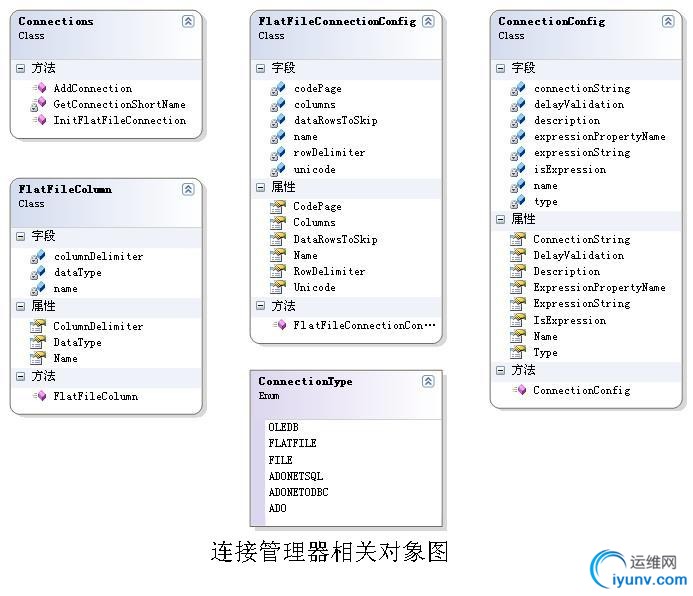

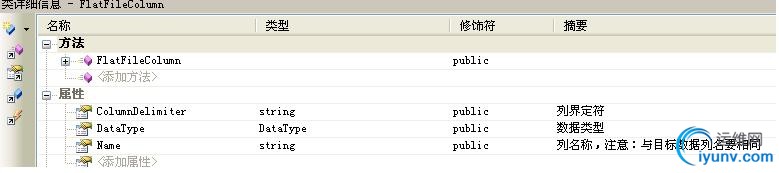

连接管理器模块

　　

　　



　　

　　

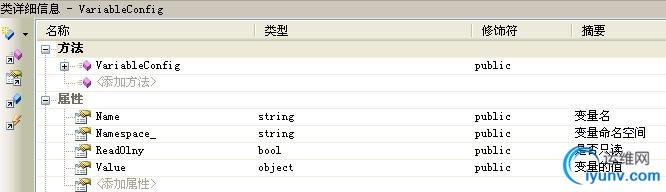

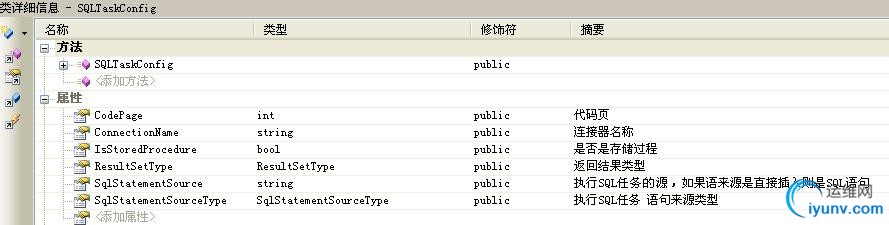

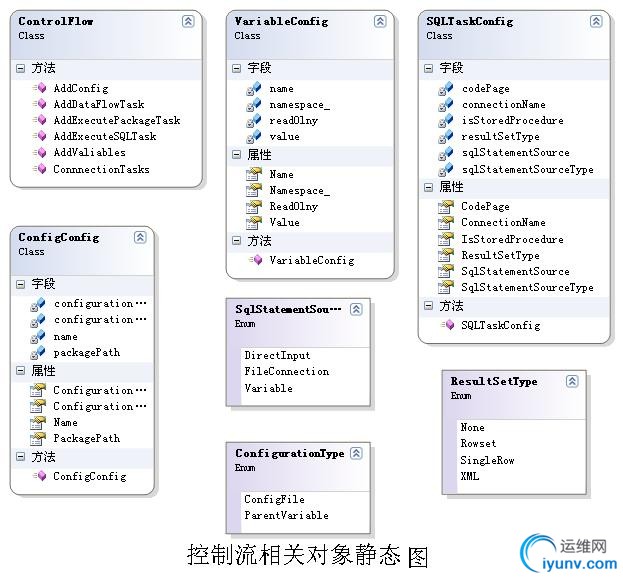

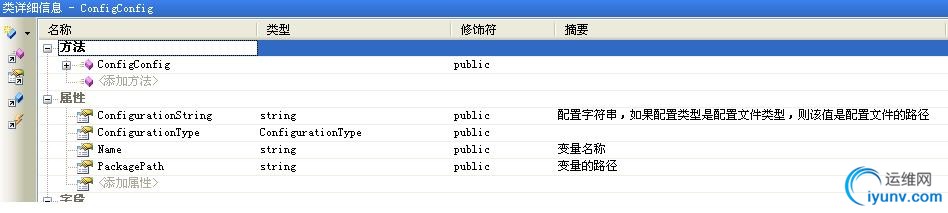

　　控制流模块

　　
　　

　　

　　

　　

　　

　　

　　

　　
　　 数据流模块


　　


　　

　　A. 解决方案说明与下载:
　　解决方案中包含有两个项目,一个是实现创建SSIS包对象辅助类库,一个是测试类库的一个示例。创建SSIS包对象辅助类库代码分四大块：添加连接管理器相关方法的类，添加控制流中任务中的相关方法类，添加数据流中组件的相关方法类，和提供创建包中对象的配置信息实体。
　　

　　
　　解决方案下载
　　
　　E 测试示例
　　在这个测试中，主要是用创建好的Simple.SSIS辅助类去创建两个测式示例：一个是父包调子包，一个是数据清洗例子。父包调子包，父包中包含一个执行包任务，执行包的的任务就是执行已创建好的子包，子包中包含一个执行SQL任务。
数据清洗任务中，数据从一个文本文件中清洗到数据库中，过程中不做任何处理,如果数据库支持的数据
    数据清洗示例中文本中的数据TestData.TXT
    20080501|89|one
    20080502|98|two
    20080506|100|three
    20080507|110|four
    数据清洗示例中数据库表
　　

Code
  CREATE TABLE [dbo].[TestTable](
[col1] [nvarchar](100) NULL,
[col2] [int] NULL,
[col3] [nvarchar](100) NULL
) ON [PRIMARY]　　

Code
using System;
using System.Collections.Generic;
using System.Text;
using c = Simple.SSIS.Connections;
using Simple.SSIS.ControlFlow;
using Simple.SSIS.DataFlow;
using Microsoft.SqlServer.Dts.Runtime;
namespace Simple.SSISTest
{
    class Program
    {
        static void Main(string[] args)
        {

            TestParent();
            TestDataFlow();

        }
        ///
        /// 执行包的方法
        ///
        ///
        public static void Excute(Package package)
        {
            DTSExecResult result = package.Execute();

            //设置执行包后的信息
            string message = null;
            if (result.Equals(DTSExecResult.Success))
            {
                message = "包执行成功";
            }
            if (result.Equals(DTSExecResult.Failure))
            {
                for (int i = 0; i < package.Errors.Count; i++)
                {
                    message += package.Errors.Description;
                }
            }
            //输出包执行后信息
            Console.Write(message);
            Console.Read();
        }
        ///
        /// 保存包的方法
        ///
        ///
        ///
        public static void SavePackage(string path, Package package)
        {
            Application app = new Application();
            app.SaveToXml(path, package,null);
        }
        ///
        ///创建一个父包执行子包的测试例子
        ///

        static void TestParent()
        {

            Package parent = new Package();

            Package child = new Package();
            //创建一个父包
            buildParent(parent);
            //创建一个子包
            buildChild(parent);

            //保存包

            SavePackage(@"d:\parent.dtsx",parent);
            SavePackage(@"d:\child.dtsx", child);

            //执行包
            Excute(parent);

        }
        ///
        /// 创建一个数据清洗的测试例子,从平面文件到数据库
        ///
        static void TestDataFlow( )
        {
            Package package = new Package();
            //创建一个OLEDB连接器的配置实例
            c.ConnectionConfig oledbCon = new c.ConnectionConfig();
            oledbCon.Name = "OledbCon";
            oledbCon.ConnectionString = "Data Source=.;Initial Catalog=AdventureWorks;Provider=SQLOLEDB.1;Integrated Security=SSPI;Persist Security Info=False;Auto Translate=False;";
            oledbCon.Type = c.ConnectionType.OLEDB;

            //创建一个平面文件连接器的配置实例

            c.ConnectionConfig fileCon = new c.ConnectionConfig();
            fileCon.Name = "FlatFileCon";
            //fileCon.ConnectionString = @"D:\wokerflow\GROUP_MON_PRODUCT.200805.txt";
            fileCon.ConnectionString = @"E:\MyProject\Excel\Simple.SSIS\TestData.txt";
            fileCon.Type = c.ConnectionType.FLATFILE;
            //向包中添加平面文件连接器
            c.Connections.AddConnection(package, fileCon);
            //向包中添加OLEDB连接管理器
            c.Connections.AddConnection(package, oledbCon);
            //初始化平面文件的列
            c.Connections.InitFlatFileConnection(package,GetFlatFileConfig());
            //向包控制流中添加一个数据流会任
            ControlFlow.AddDataFlowTask(package,"dataFlow");
            //创建一个数据流适配器配置实例,配置信息为平面文件源适配器
            AdapterComponentConfig adSour=new AdapterComponentConfig() ;
            adSour.AdapterType= AdapterType.FlatFileSource;
            adSour.ConnectionName="FlatFileCon" ;
            adSour.DataFlowTaskName="dataFlow" ;
            adSour.Name="sourceFlat" ;

            //创建一个数据流适配器配置实例,配置信息为OLEDB目标适配器

            AdapterComponentConfig adDes = new AdapterComponentConfig();
            adDes.Name = "desOLEDB";
            adDes.DataFlowTaskName = "dataFlow";
            adDes.ConnectionName = "OledbCon";
            adDes.AdapterType = AdapterType.OLEDBDestination;
            // 配置适配器的属性，访问模型为表或视图
            Property pr_AccessMode = new Property();
            pr_AccessMode.Name = "AccessMode";
            pr_AccessMode.Value = 0;
            // 配置适配器的属性，配置目标表的名称
            Property pr_OpenRowset = new Property();
            pr_OpenRowset.Name = "OpenRowset";
            pr_OpenRowset.Value = "TestTable";
            //向配适器中添加属性
            adDes.SetProperty.Add("OpenRowset",pr_OpenRowset);
            adDes.SetProperty.Add("AccessMode", pr_AccessMode);

            //数据流中添加源和目标适配器
            DataFlow.AddAdapterComponent(package, adSour);
            DataFlow.AddAdapterComponent(package,adDes);

            BuildComponentPathConfig pathConf = new BuildComponentPathConfig();
            pathConf.DataFlowName = "dataFlow";
            pathConf.FromComponentIndex = "sourceFlat";
            pathConf.ToComponentIndex = "desOLEDB";
            pathConf.FromComponentOutputIndex = 0;
            pathConf.ToComponentInputIndex = 0;
            //连接源和目标适配器
            DataFlow.BuildComponentPath(package, pathConf);
            //初始化源适配器列的映射
            DataFlow.MapSourceAdapterComponentColumns(package, "dataFlow", "sourceFlat");
            //初始化目标适配器列的映射
            DataFlow.MapDestinationAdapterComponentColumns(package, "dataFlow", "desOLEDB");

            SavePackage(@"d:\mypackage.dtsx",package);
            Excute(package);


        }
        static c.FlatFileConnectionConfig GetFlatFileConfig()
        {
            // 创建一个平面文件连接器的配置实例
            c.FlatFileConnectionConfig config = new c.FlatFileConnectionConfig();
            config.Name = "FlatFileCon";
            //配置行界定符为回车和换行
            config.RowDelimiter = "\r\n";
            Dictionary colums = new Dictionary();
            c.FlatFileColumn col;

            //创建一个列配置实例
            col = new c.FlatFileColumn();
            //配置列的界定符为"|"
            col.ColumnDelimiter = "|";

            col.Name = "col1";

            colums.Add(col.Name, col);

            col = new c.FlatFileColumn();
            col.ColumnDelimiter = "|";
            col.Name = "col2";
            //col.DataType = c.DataType.Int;
            colums.Add(col.Name, col);


            //添加最后一列
            col = new c.FlatFileColumn();

            col.ColumnDelimiter = "\r\n";//最后一列的界定符为回车换行
            col.Name = "col3" ;
            colums.Add(col.Name, col);

            config.Columns = colums;
            return config;
        }

        ///
        /// 创建一个父包
        ///
        ///

        static void buildParent(Package package)
        {
            c.ConnectionConfig fileCon = new c.ConnectionConfig();
            fileCon.Name = "FileCon";
            fileCon.ConnectionString = @"d:\child.dtsx";
            fileCon.Type = c.ConnectionType.FILE;
            //向包中添加一个源文件管理器
            c.Connections.AddConnection(package,fileCon);
            //向包中添加一个执行包任务
            ControlFlow.AddExecutePackageTask(package,"FileCon");
        }
        ///
        /// 创建一个子包
        ///
        ///
        static void buildChild(Package package)
        {
            c.ConnectionConfig oledbCon = new c.ConnectionConfig();
            oledbCon.Name = "OledbCon";
            oledbCon.ConnectionString = "Data Source=.;Initial Catalog=AdventureWorks;Provider=SQLOLEDB.1;Integrated Security=SSPI;Persist Security Info=False;Auto Translate=False;";
            oledbCon.Type = c.ConnectionType.OLEDB;
            // 向包中添加一个OLEDB连接器
            c.Connections.AddConnection(package, oledbCon);
            //向包中添加一个执着行SQL任务
            SQLTaskConfig config = new SQLTaskConfig();
            config.ConnectionName = "OledbCon";
            config.ResultSetType = ResultSetType.None;
            config.SqlStatementSourceType = SqlStatementSourceType.DirectInput;
            config.SqlStatementSource = "select 'this is user' as test ";
        }

    }
}
　　
　　结束！
