SQL Server 2008带字段注释导入Power Designer 9.5

butter7372

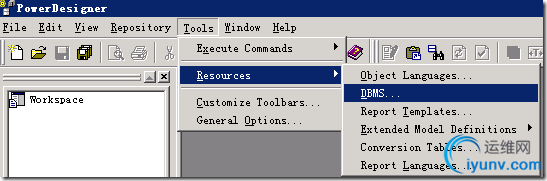

　　具体实现方法如下：首先新建DBMS方便起见，可以先复制Microsoft SQL Server 2000，可以这样操作（tools-Resource-DBMS可以看到如下窗口了，执行New操作命令）

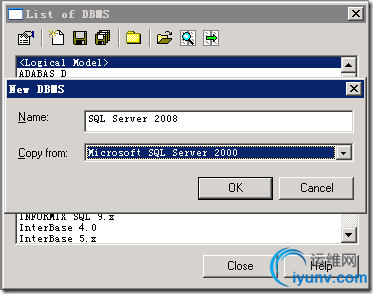

　　新建DBMS时可以复制现有的DBMS

　　把新建的DBMS保存起来就可以进行真正的改代码操作了。
　　在接下来出现的DBMS Properties窗口中找到：Script-Object-Column 在Column下找到 SqlListQuery键，把下面的代码复制到DBMS Properties窗口右边的Value文本框中，确定就OK了。


　　脚本代码：
　　{OWNER, TABLE, S, COLUMN, DTTPCODE, LENGTH, SIZE, PREC, COMPUTE, NOTNULL, IDENTITY, DOMAIN, DEFAULT, COMMENT, ExtIdentityIncrement, ExtIdentitySeed}
　　select
　　u.name,
　　o.name,
　　c.colid,
　　c.name,
　　case when (s.usertype < 100) then s.name else x.name end,
　　c.prec,
　　c.length,
　　c.scale,
　　z.text ,
　　case (c.status & 8) when 8 then 'NULL' else 'NOTNULL' end,
　　case (c.status & 128) when 128 then 'identity' else '' end,
　　case when (s.usertype < 100) then '' else s.name end,
　　v.text,
　　CONVERT(varchar, ISNULL(p.[value], '')) AS text,
　　case (c.status & 128) when 128 then ident_incr(u.name + '.' + o.name) else null end,
　　case (c.status & 128) when 128 then ident_seed(u.name + '.' + o.name) else null end
　　from
　　dbo.sysusers u
　　join dbo.sysobjects o on (o.uid = u.uid and o.type in ('U', 'S', 'V'))
　　join dbo.syscolumns c on (c.id = o.id)
　　left outer join sys.extended_properties p on c.id = p.major_id and c.colid = p.minor_id
　　left outer join dbo.systypes s on (c.usertype = s.usertype and s.xtype = c.xtype and c.usertype >= 0)
　　left outer join dbo.systypes x on (s.usertype > 100 and s.xtype = x.xtype and x.usertype not in (0, 18, 80) and x.usertype < 100)
　　left outer join dbo.syscomments z on (z.id = o.id and z.number = c.colid)
　　left outer join dbo.sysobjects d on (d.id = c.cdefault and d.category  0)
　　left outer join dbo.syscomments v on (v.id = d.id)
　　where 1 = 1
　　[ and u.name = %.q:OWNER%]
　　[ and o.name=%.q:TABLE%]
　　order by 1, 2, 3
　　导入的注释写在了SQL数据表字段的说明里面。
　　使用Power Designer 9.5进行反向工程
　　步骤：

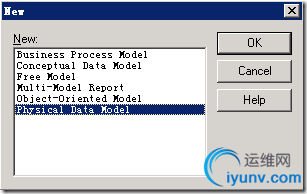

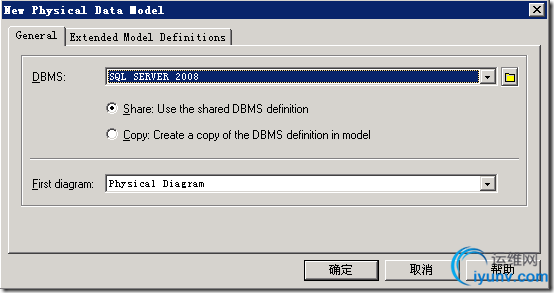

　　1.新建一个Physical Data Model，选择DBMS为刚才新建的SQL SERVER 2008


　　2.选择Database->configure Connections

　　3.转到系统DNS标签，点击"添加"

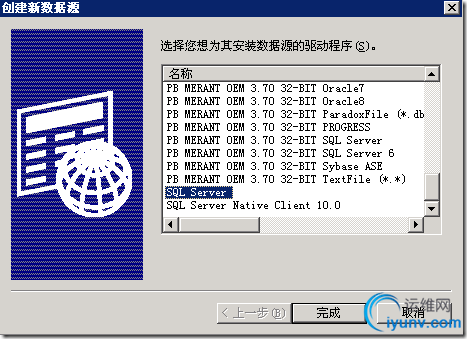

　　4.选择驱动程序,SQL SERVER

　　5.名称输入SQL Server 2008，描述可以不输入，选择我们的SQL Server数据库实例名，下一步。

　　6.选择SQL验证方法，输入SQL的用户名，密码，下一步。

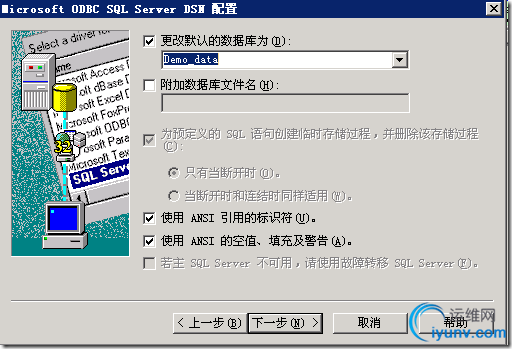

　　7.选择要进行反向工程的数据库，下一步。

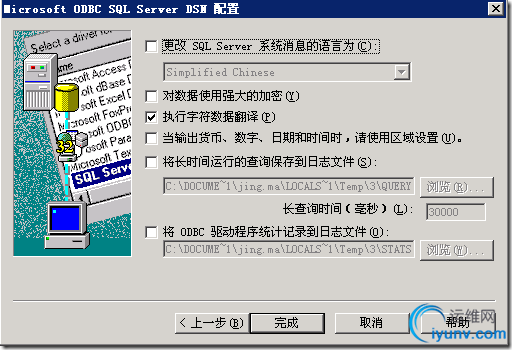

　　8.点击完成。

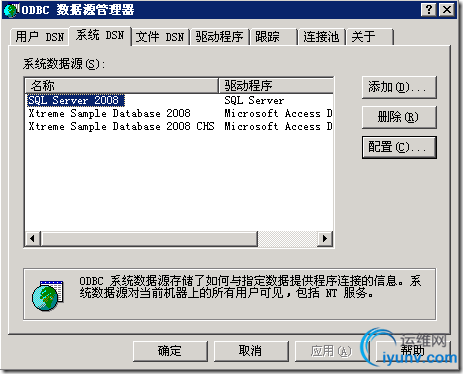

　　9.这样就可以看到我们新建的SQL Server 2008系统数据源了，点击确定即可。

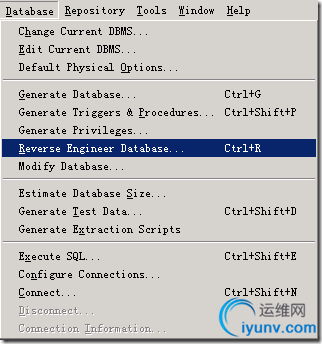

　　10.选择Database-Reverse Engineer Database。

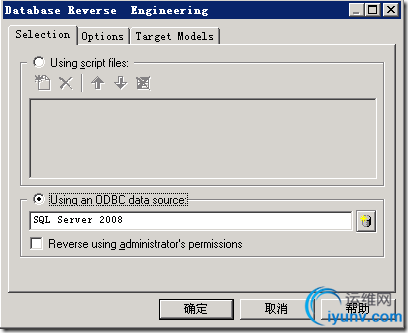

　　11.选择我们自己建立的系统数据源SQL Server 2008，点击确定。

　　12.这时就会显示出需要导入的数据库表了，选择需要导入的表，点击OK。

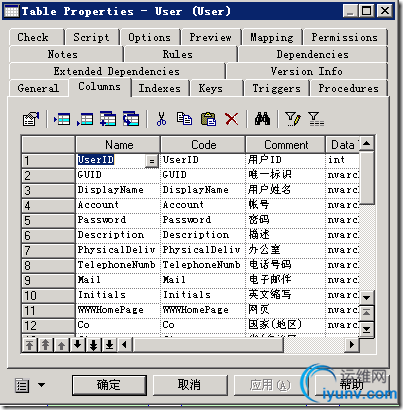

　　13.完成导入后，双击其中一个表，选择Columns选项卡，就可以看到我们用刚才修改的脚本导入的注释字段了。

　　参考文章：
　　怎么样将sql server数据库中的结构导入到powerdesign中
　　http://hi.baidu.com/yonered/blog/item/701d96ed1eb6efd3b21cb113.html
　　关于PowerDesigner反向工程SQL Server2000数据库时生成注释的解决方法
　　http://blog.iyunv.com/LightJie/archive/2005/06/04/387431.aspx
　　SQL2005中 sysproperties 无效
　　http://blog.iyunv.com/msnetc/archive/2008/06/18/2559215.aspx
　　在sql server2005中查询表的字段的备注(说明),为什么会报错误呢: 对象名 sysproperties 无效。如何解决?
　　http://www.phpchinaz.cn/2006c/3/3328/3328213.html
　　在SQL 2005升级后将原来SQL 2000中的系统表sysproperties删除掉了，替换成了extended_properties，而且引用上也发生了变化，原来直接打sysproperties即可，现在需要写成sys.extended_properties才可以。
