搭建Nginx+Tomcat 负载均衡集群

wreqwrqw

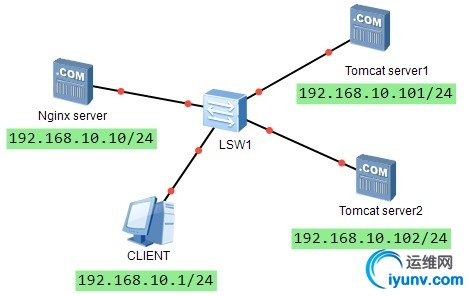

实验拓扑：


实验要求：
  客户访问192.168.10.10，第一次或者第一个请求将请求交给10.101，第二次或者第二个请求交给10.102。实现两台服务器负载，多台的搭建方法相同。
试验环境：

主机	操作系统	所需软件
Nginx服务器	rhel 6.5 x86_64	nginx-1.6.0.tar.gz
Tomcat服务器1	CentOS 6.5   x86_64	apache-tomcat-7.0.54.tar.gz  jdk-7u65-linux-x64.gz
Tomcat服务器2	CentOS 6.5   x86_64

2.       此处为了方便实验，将3台linux主机和1台真机客户机连在一个局域网，网卡都连接到VMnet1，

3.IP地址如拓扑图
配置文件：

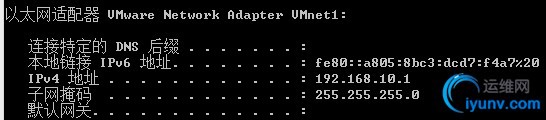

client的IP配置：

2.       Tomcat1服务器的配置：
1)     IP地址配置与通信

Ping Tomcat2服务器

Ping Nginx服务器

搭建java环境
[iyunv@localhost~]# service iptables stop  //关闭防火墙
[iyunv@localhost~]# setenforce 0  //关闭安全linux

[iyunv@localhost~]# cd /opt
[iyunv@localhostopt]# tar xzvf jdk-7u65-linux-x64.gz
[iyunv@localhostopt]# ls


[iyunv@localhostopt]# mv jdk1.7.0_65/ /usr/local/java
[iyunv@localhostopt]# vi /etc/profile.d/java.sh  //建立java.sh脚本：设置java根目录，在PATH环境变量中添加java的bin目录


[iyunv@localhost opt]# yum remove java  //删除系统自带的java程序
[iyunv@localhostopt]# source /etc/profile.d/java.sh  //运行脚本
[iyunv@localhostopt]# java –version  //查看java版本

搭建Tomcat
[iyunv@localhostopt]# tar xzvf apache-tomcat-7.0.54.tar.gz
[iyunv@localhostopt]# ls


[iyunv@localhostopt]# mv apache-tomcat-7.0.54 /usr/local/tomcat7

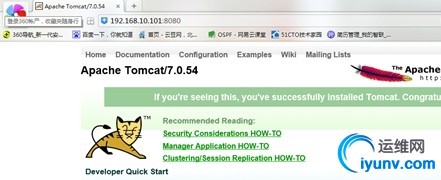

[iyunv@localhostopt]# /usr/local/tomcat7/bin/startup.sh  //启动tomcat
[iyunv@localhostopt]# netstat -anpt | grep 8080

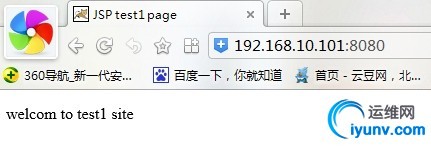

搭建java的web站点
[iyunv@localhostopt]# mkdir -p /web/webapp1
[iyunv@localhostopt]# vi /web/webapp1/index.jsp  //建立测试页

[iyunv@localhostopt]# vi /usr/local/tomcat7/conf/server.xml //修改配置文件：定义一个虚拟主机，指定web网站根目录

[iyunv@localhostopt]# /usr/local/tomcat7/bin/shutdown.sh  //
[iyunv@localhostopt]# /usr/local/tomcat7/bin/startup.sh   //重启Tomcat

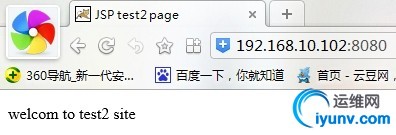

3.       依此搭建Tomcat2服务器

IP地址配置与通信

Ping Nginx服务器

[iyunv@localhost~]# service iptables stop
[iyunv@localhost~]# setenforce 0







4.       Nginx服务器的配置：
1)     IP地址配置与通信


搭建Nginx服务器
[root@localhostnginx-1.6.0]# service iptables stop
[root@localhostnginx-1.6.0]# setenforce 0


[iyunv@localhostopt]# yum install -y \   //安装相关软件包
> pcre-devel \
> zlib-devel \
> openssl-devel

[iyunv@localhostopt]# yum -y install \   //安装编译工具
> gcc \
> gcc-c++ \
> make

[iyunv@localhostopt]# useradd www -s /bin/false   //创建nginx用户www，禁止登陆shell
[iyunv@localhostopt]# tar xzvf nginx-1.6.0.tar.gz
[iyunv@localhostopt]# ls


[iyunv@localhostopt]# cd nginx-1.6.0

[root@localhostnginx-1.6.0]# ./configure \
>--prefix=/usr/local/nginx \
> --user=www \
> --group=www \
> --with-file-aio\
>--with-http_stub_status_module \
>--with-http_gzip_static_module \
>--with-http_flv_module \
>--with-http_ssl_module

[root@localhostnginx-1.6.0]# make
[root@localhostnginx-1.6.0]# make install
[root@localhostnginx-1.6.0]# ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/  //为了便于管理，为主程序nginx创建链接
[root@localhostnginx-1.6.0]# vi /usr/local/nginx/conf/nginx.conf

如果有多台服务器，就照格式向下写。

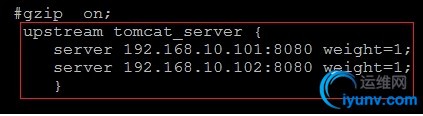

设置tomcat负载均衡服务器组

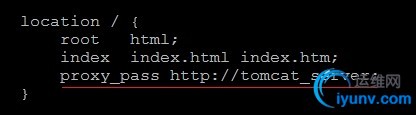

把nginx的默认站点通过proxy_pass方式代理到tomcat_server负载均衡服务器组上

[root@localhostnginx-1.6.0]# nginx –t  //检查配置文件

[root@localhostnginx-1.6.0]# nginx  //启动nginx
[root@localhostnginx-1.6.0]# netstat -anpt | grep 80



结果验证：

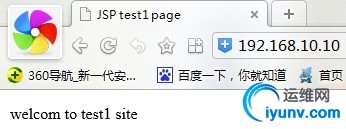

刷新

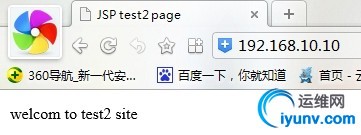

再刷新
