探索MySQL高可用架构之MHA(6)

2321e21

上一篇文章介绍了本次架构的Atlas读写分离！

    本篇文章主要介绍本次架构中的keepalive部分！

    什么是Keepalived呢????

        keepalived是一款c语言写的实现在linux系统上实现负载均衡和高可用的软件。它遵从于GNU是一款优秀的开源软件。keepalived观其名可知，保持存活，在网络里面就是保持在线了，也就是所谓的高可用或热备，用来防止单点故障的发生。

    两个关键词的解释

        负载均衡

        keepalived内置了对ipvs函数的调用支持。可以直接在keepalived中按照语法配置ipvs然后keepalived就可以实现对ipvs的配置。

        高可用

        keepalived是以VRRPVirtual Router Redundancy Protocol协议为实现基础的即虚拟路由冗余协议。虚拟路由冗余协议可以认为是实现路由器高可用的协议即将N台提供相同功能的路由器组成一个路由器组这个组里面有一个master和多个backupmaster上面有一个对外提供服务的vip该路由器所在局域网内其他机器的默认路由为该vipmaster会发组播当backup收不到vrrp包时就认为master宕掉了这时就需要根据VRRP的优先级来选举一个backup当master。这样的话就可以保证路由器的高可用了。

        本套架构中keepalive的作用????

        由于mysql+replication方案中master和slave的关系是一对多的关系，整个系统中只有一个master节点（写入节点），多个slave节点，那么master节点一旦down机后，整个系统的数据写入操作将瘫痪，对系统造成严重后果。为此引入了keepalive工具，让这个系统的master和slave关系是多对多的关系，对master节点进行双机热备，以达到整个系统的高可用性。其中keepalive工具负责对两个master节点进行不间断监听，一旦工作中的master节点停止工作后，那么备份master节点就会接管 ，让这个系统正常工作。向外提供一个虚拟ip以供proxy访问master，虚拟ip对应了两个实ip的maser节点。

    下面就让我们开始操作吧：

        源码包安装keepalive

1 2 3 4 5 6 7 8

tar zxf keepalived-1.2.2.tar.gz     #解压源码包 cd keepalived-1.2.2        #进入目录 ./configure --sysconf=/etc --with-kernel-dir=/usr/src/kernels/2.6.18-164.el5-x86_64 #configure编译 make && make install     #安装 cp /usr/local/sbin/keepalived /sbin/keepalived    #拷贝可执行命令 service keepalived start        #启动keepalive服务 service keepalived stop    #关闭keepalive服务

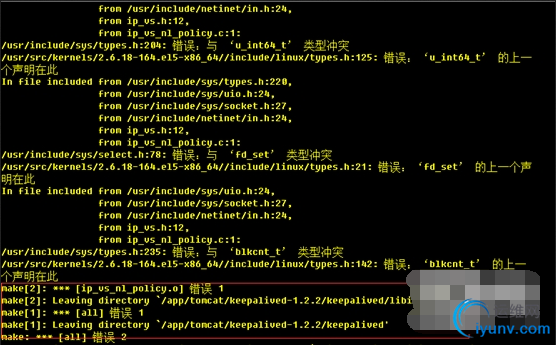

        make时可能报错如下：

        解决方法：

1 2 3 4 5 6

cd keepalived-1.2.2    #进入源码目录 vi keepalived/libipvs-2.6/ip_vs.h    #修改如下 (1)#include <linux/types.h>        /* For __beXX types in userland */ #找到上面这一行 (2)#include <sys/types.h> #把(1)这一行，放在(2)代码下面，接下来顺利make了。

        编辑keepalived资源配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

vi /etc/keepalived/keepalived.conf    #修改如下 ! Configuration File for keepalived global_defs {    router_id MYSQL-ha    #为router_id命名 } vrrp_script check_running {        script"/etc/keepalived/keepalived_check_mysql.sh"   #判断实例是running的脚本        interval 5   #每5秒执行一次，判断实例是running的脚本 } vrrp_instance PWRD_1 {      #指定vrrp_instance实例        state BACKUP        #指定状态为备份        interface bond0     #网络端口为bond0       virtual_router_id 88           priority 150 #[另一台是100]   #本机权重        advert_int 1        nopreempt #[另一台不加]    #当主机恢复时，不抢占        authentication{        auth_type PASS      #密码验证        auth_pass 99999            }       virtual_ipaddress {              10.142.132.49   #指定VIP        }        track_script {              check_running        }        notify_master/etc/keepalived/master.sh   #当前服务器为主时，觖发执行的脚本        notify_backup/etc/keepalived/slave.sh   #当前服务器为备时，觖发执行的脚本        notify_fault/etc/keepalived/notify_fault.sh  #当前服务器出现问题时，觖发执行的脚本        notify_stop/etc/keepalived/down.sh  #当前服务器为down时，觖发执行的脚本 }

        编写判断mysql服务是否正常的脚本

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51

vi keepalived_check_mysql.sh   #增加如下内容 #!/bin/bash MYSQL=/app/mysql/bin/mysql     #指定mysql命令 MYSQL_HOST=localhost         #指定主机IP MYSQL_USER=root        #指定Mysql登录用户 MYSQL_PASSWORD=mysql     #指定Mysql登录密码 CHECK_COUNTS=3        #控制循环次数变量    #mysql is working MYSQL_OK is 0 , mysql isnot working MYSQL_OK is 1 MYSQL_OK=0   #标识mysql状态变量    function check_Mysql_Runing (){    $MYSQL -h $MYSQL_HOST -u $MYSQL_USER -p${MYSQL_PASSWORD}-e "show grants;" >/dev/null 2>&1 #在操作系统层面，调用mysql命令 if [ $? = 0 ] ;then         MYSQL_OK=0        #如果上面操作成功，证明Mysql正常    else         MYSQL_OK=1         #如果上面操作不成功，证明Mysql不正常    fi return $MYSQL_OK          #返回Mysql状态    }    while [ $CHECK_COUNTS -ne 0 ]      #循环控制    do         let"CHECK_COUNTS -= 1"     #CHECK_COUNTS变量做自减1           check_Mysql_Runing       #调用上面的函数            if [ $MYSQL_OK= 0 ] ; then       #MYSQL_OK=0，mysql工作正常                        echo "mysql is runing!"                 exit 0         fi            if [ $MYSQL_OK-eq 1 ] && [ $CHECK_COUNTS -eq 0 ]   #MYSQL_OK=1和CHECK_COUNTS=0，mysql没有正常运行         then                   echo "mysql is not runing!"                    exit 1         fi            sleep 1   #休眠1秒 done

        编写当前服务器为主时的脚本

1 2 3 4

vi /etc/keepalived/master.sh   #增加如下内容 #!/bin/bash echo "#`date +"%Y-%m-%d%H:%M"` change master status!!! " >> /etc/keepalived/change.log #输出当前时间到日志中

        编写当前服务器为备时的脚本

1 2 3 4

vim/etc/keepalived/slave.sh #!/bin/bash echo "#`date +"%Y-%m-%d%H:%M"` change slave status!!!" >> /etc/keepalived/change.log #输出当前时间到日志中

         编写当前服务器不正常时的脚本

1 2 3 4 5 6 7 8

vim/etc/keepalived/notify_fault.sh #!/bin/bash echo "#`date +"%Y-%m-%d%H:%M"` change notify_fault status!!!" >>/etc/keepalived/change.log #输出当前时间到日志中 sleep 3   #休眠3秒 echo "#`date +"%Y-%m-%d%H:%M"` try startup mysql!!!" >> /etc/keepalived/change.log #输出当前时间到日志中      service mysql start     #启动Mysql服务器

         编写当前服务器wodn时的脚本

1 2 3 4

vim/etc/keepalived/down.sh #!/bin/bash echo "#`date +"%Y-%m-%d%H:%M"` keepalived is down!!!" >> /etc/keepalived/change.log #输出当前时间到日志中

         为所有脚本授予可执行权限

1 2 3 4 5

chmod +x keepalived_check_mysql.sh chmod +x /etc/keepalived/master.sh chmod +x /etc/keepalived/slave.sh chmod +x /etc/keepalived/notify_fault.sh chmod +x /etc/keepalived/down.sh

         通过vip登录Mysql服务器

1 2 3 4 5

(1) mysql -h10.142.132.49 -ulipengfei-plipengfei SHOW VARIABLES LIKE 'server_id';  #查看当前是哪个mysql主机，当前mysql主库 (2) 把mysql主库停止 (3) mysql -h10.142.132.49 -ulipengfei-plipengfei SHOW VARIABLES LIKE 'server_id';  #查看当前是哪个mysql主机，当前是mysql备主

    可以看出主库停了，vip会自动漂移到备主上。

    到此为止，咱们的keepalived功能就配置结束了！

    只要朋友们仔细点按着我写的文章一步一步操作，相信你也可以成功的，加油吧！
