Private VLAN 介绍及配置

dlio

现在有了一种新的VLAN机制，所有服务器在同一个子网中，但服务器只能与自己的默认网关通信。这一新的VLAN特性就是专用VLAN（Private VLAN）。

在Private VLAN的概念中，交换机端口有三种类型：Isolated port，Community port, Promisc-uous port；它们分别对应不同的VLAN类型：Isolated port属于Isolated PVLAN，Community port属于Community PVLAN，而代表一个Private VLAN整体的是Primary VLAN，前面两类VLAN需要和它绑定在一起，同时它还包括Promiscuous port。

在Isolated PVLAN中，Isolated port只能和Promiscuous port通信，彼此不能交换流量；在Community PVLAN中，Community port不仅可以和Promiscuous port通信，而且彼此也可以交换流量。Promiscuous port 与路由器或第3层交换机接口相连,它收到的流量可以发往Isolated port和Community port。

PVLAN的应用对于保证接入网络的数据通信的安全性是非常有效的，用户只需与自己的默认网关连接，一个PVLAN不需要多个VLAN和IP子网就提供了具备第2层数据通信安全性的连接，所有的用户都接入PVLAN，从而实现了所有用户与默认网关的连接，而与PVLAN内的其他用户没有任何访问。PVLAN功能可以保证同一个VLAN中的各个端口相互之间不能通信，但可以穿过Trunk端口。这样即使同一VLAN中的用户，相互之间也不会受到广播的影响。

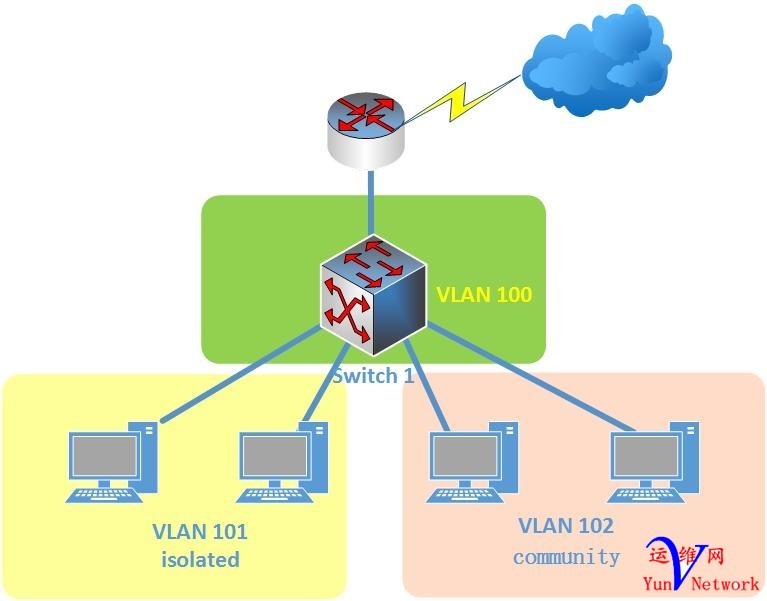

1、设置主VLAN
SW1（config）#vlan 100
  private-vlan primary

2、设置二级子VLAN
SW1（config）#vlan 101
  private-vlan isolated    设置为隔离VLAN

SW1（config）#vlan 102
  private-vlan community   设置为联盟VLAN

3、将子VLAN划入主VLAN中,建立一个联系
SW1（config）#vlan 100
  private-vlan association 101-102

4、将端口设定一个模式，并划入相应的VLAN中

int e0
  switchport mode private-vlan host  设置端口的模式，根据子VLAN的类型成为相应的端口
  switchport private-vlan host-association 100 101-----将端口划入VLAN200中的子VLAN201

int e0
  switchport mode private-vlan promiscuous   设置混杂端口

  switchport private-vlan mapping 100 101-102    设定混杂端口所能管理的子VLAN
show vlan private-vlan

5、将辅助VLAN映射到主VLAN的第3层SVI接口，从而允许PVALN入口流量的第3层交换。
int vlan 100
  private-valn mapping 101-102    设置给予哪几个子VLAN特权，允许这几个子VLAN下的端口访问外部的网段。

show interfaces private-vlan mapping
