hadoop+tachyon+spark的zybo cluster集群综合配置

noel0217

　　1.zybo cluster 架构简述：
　　1.1 zybo cluster 包含5块zybo 开发板组成一个集群，zybo的boot文件为digilent zybo reference design提供的启动文件，文件系统采用arm ubuntu。ip地址自上而下为192.168.1.1~5，hostname自上而下为spark1~5，另外由于sdka写入速度为2.3Mps，因而每个zybo卡另外配置一个Sandisk Cruzer Blade 32GB 作为usb拓展存储设备，写速度为4Mps，运行的程序和jdk都放在u盘中，且每个节点都在u盘中设立一个2GB大小的swap文件作为交换区空间，以加速集群。所有节点都连接到一个千兆交换机上。性质为纯ARM计算集群。
　　1.2 就hadoop来说，版本为2.4.0，官方可执行包。spark1运行namenode，也同时作为datanode，而spark2~4只作为datanode，由于U盘容量有限，5个节点capacity约150G。hadoop配置了对tachyon的支持（增加dependence的jre库）。

　　1.3 就tachyon来说，spark1节点作为master，其他4个节点作为slave，每个slave节点的ramdisk缓冲区为1G，underlayer filesystem为hadoop。tachyon的主要作用是作为数据缓冲层，减少直接读取hadoop的网络开销，从而提高大数据计算的速度。

　　1.4 就spark来说，spark1节点只作为spark master，而其余4个节点则作为counter slaves。spark配置了对tachyon的支持（增加dependence的jre库），增加了对tachyon master节点ip的环境变量。

　　
　　2.打开集群测试操作
　　2.1将5个zybo都上电，它们将自动配置mac地址及ip地址，用串口登录spark1节点，cd到root目录，执行如下命令：
　　./gohadoop.sh
　　./gotachyon.sh
　　./gospark.sh
　　2.2如要运行多个tachyon，并避免多个tachyon master之间的竞争，配置容错集群，运行以下命令开启zookeeper。
　　./gozookeeper.sh
　　2.3当提示启动成功，前往spark 的安装目录运行以下命令开启python命令行。
　　MASTER=spark://192.168.1.1:7077 ./bin/pyspark
　　2.4若开启期间出错，可使用以下命令停止所有spark节点并重新启动：
　　./sbin/stop-all.sh
　　SPARK_MASTER_IP=192.168.1.1 ./sbin/start-all.sh
　　测试脚本见5.spark测试一节。
　　
　　3.Hadoop 测试：
　　3.1开启hadoop demo命令：
　　cd /mnt/hadoop-2.4.0/
sbin/hadoop-daemon.sh start namenode
sbin/hadoop-daemon.sh start datanode
sbin/hadoop-daemon.sh start secondarynamenode
sbin/yarn-daemon.sh start resourcemanager
sbin/yarn-daemon.sh start nodemanager
sbin/mr-jobhistory-daemon.sh start historyserver
　　3.2正常启动hadoop所有节点命令：
　　cd /mnt/hadoop-2.4.0/
sbin/start-dfs.sh
sbin/start-yarn.sh
　　3.3用jps观察目前运行的java进程：
　　jps -l | sort -k 2
　　3.4用netstat命令来监测端口开启情况，hadoop namenode默认端口9000，可以观察网页http://192.168.1.1:9000：
　　while [ `netstat -ntlp | grep 9000` -eq `echo` ]
do
sleep 1
done
netstat -ntlp | grep 9000
　　3.5等待datanode都启动完毕后，查看hdfs中的目录：
　　bin/hadoop dfs -ls /
　　3.6从本地拷贝/mnt/in文件夹进入hdfs中成为/in的命令：
　　bin/hadoop dfs -copyFromLocal /mnt/in /in
　　3.7如何利用hadoop计算wordcount（hadoop目录 /in下拥有需要计算的文件，/out为输出目录：
　　bin/hadoop jar share/hadoop/mapreduce/hadoop-mapreduce-examples-2.4.0.jar wordcount /in /out
　　3.8读取hadoop中计算好wordcount生成的文件
　　bin/hadoop fs -ls /out
　　bin/hadoop dfs -cat /out/part-r-00000
　　3.9如果要向hadoop集群加入新节点，需要格式化hadoop的namenode，同时所有的datanode也将被格式化：
　　rm -rf /mnt/namenode
rm -rf /mnt/datanode
rm -rf /mnt/hadoop/tmp/*
　　并且应该在所有的spark2~4执行以下命令，以去除存储的namenodeID和datanodeID。
　　rm -rf /mnt/datanode
　　然后执行format命令格式化namenode：
　　cd /mnt/hadoop-2.4.0/
bin/hadoop namenode -format
bin/hadoop datanode -format
　　最后，启动hadoop。
　　3.10停止hadoop（demo，单机）：
　　sbin/hadoop-daemon.sh stop namenode
　　sbin/hadoop-daemon.sh stop datanode
　　sbin/hadoop-daemon.sh stop secondarynamenode
　　sbin/yarn-daemon.sh stop resourcemanager
　　sbin/yarn-daemon.sh stop nodemanager
　　sbin/mr-jobhistory-daemon.sh stop historyserver
　　3.11停止hadoop（集群）：
　　。。。
　　
　　4.Tachyon测试：
　　4.1首先，格式化tachyon缓冲层，然后启动所有节点，并把ramdisk进行mount操作：
　　cd /mnt/tachyon-0.4.1
　　./bin/tachyon format
./bin/tachyon-stop.sh
./bin/tachyon-start.sh all Mount

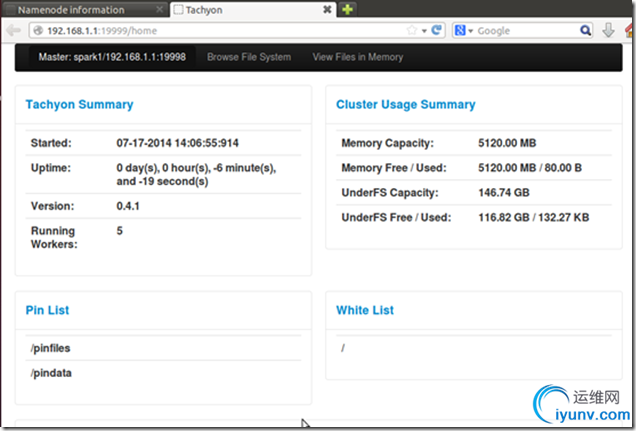

　　4.2等待tachyon的master和slave就绪，也可以访问http://192.168.1.1:19999确定所有节点启动。
　　while [ `netstat -ntlp | grep 19998` -eq `echo` ]
do
sleep 1
done
　　jps -l | sort -k 2
　　4.3 加载under file system到tachyon，让tachyon明白hadoop中已有的目录和其中的所有文件信息，如果不执行此命令，可能会遇到Unknown under file system scheme 错误java.lang.IllegalArgumentException.
　　./bin/tachyon loadufs tachyon://192.168.1.1:19998 hdfs://192.168.1.1:9000 /
　　4.4测试tachyon：
　　简单测试：
　　./bin/tachyon runTest Basic CACHE_THROUGH
　　全面测试:
　　./bin/tachyon runTests
　　4.5用tachyon层+hadoop测试wordcount，在hadoop安装目录运行以下行：
./bin/hadoop jar share/hadoop/mapreduce/hadoop-mapreduce-examples-2.4.0.jar \
wordcount -libjars /root/tachyon-0.4.1/target/tachyon-0.4.1-jar-with-dependencies.jar \
tachyon://192.168.1.1:19998/in/file /out/file
　　
　　4.6 关闭tachyon

./bin/tachyon-stop.sh
　　
　　5.Spark测试：
　　5.1启动spark集群
　　cd /mnt/spark-0.9.1-bin-hadoop2
　　SPARK_MASTER_IP=192.168.1.1 ./sbin/start-all.sh

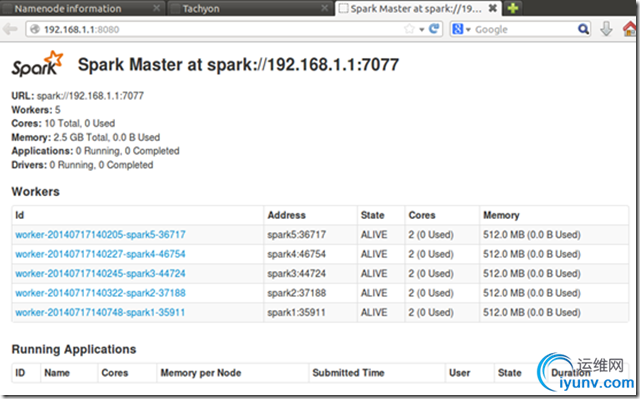

　　5.2检查启动状况，使用如下命令，或查看网页http://192.168.1.1:8080：
　　jps -l | sort -k 2
　　echo "please wait..."
while [ `netstat -ntlp | grep 7077` -eq `echo` ]
do
sleep 1
done
netstat -ntlp | grep 7077
　　5.3开启python spark 命令行：
　　cd /mnt/spark-0.9.1-bin-hadoop2
　　MASTER=spark://192.168.1.1:7077 ./bin/pyspark
　　5.4pi测试脚本（1000为number of samples采样个数）：

from random import random
def sample(p):
x, y = random(), random()
return 1 if x*x + y*y < 1 else 0
count = sc.parallelize(xrange(0, 1000)).map(sample) \
.reduce(lambda a, b: a + b)
print &quot;Pi is roughly %f&quot; % (4.0 * count / 1000)
　　5.5 wordcount的hadoop版：

SPARK_MASTER_IP=192.168.1.1 ./sbin/start-all.sh
MASTER=spark://192.168.1.1:7077 ./bin/pyspark
file = sc.textFile(&quot;hdfs://192.168.1.1:9000/test/file1M&quot;)
file = sc.textFile(&quot;hdfs://192.168.1.1:9000/test/file10M&quot;)
file = sc.textFile(&quot;hdfs://192.168.1.1:9000/test/file100M&quot;)
file = sc.textFile(&quot;hdfs://192.168.1.1:9000/test/file1G&quot;)
file = sc.textFile(&quot;hdfs://192.168.1.1:9000/test/file10G&quot;)
file = sc.textFile(&quot;hdfs://192.168.1.1:9000/test/file100G&quot;)
counts = file.flatMap(lambda line: line.split(&quot; &quot;)) \
.map(lambda word: (word, 1)) \
.reduceByKey(lambda a, b: a + b)
counts.collect()
counts.saveAsTextFile(&quot;hdfs://192.168.1.1:9000/out/outfile&quot;)
　　5.6workcount的tachyon版：

SPARK_MASTER_IP=192.168.1.1 ./sbin/start-all.sh
MASTER=spark://192.168.1.1:7077 ./bin/pyspark
file = sc.textFile(&quot;tachyon://192.168.1.1:19998/test/file1M&quot;)
file = sc.textFile(&quot;tachyon://192.168.1.1:19998/test/file10M&quot;)
file = sc.textFile(&quot;tachyon://192.168.1.1:19998/test/file100M&quot;)
file = sc.textFile(&quot;tachyon://192.168.1.1:19998/test/file1G&quot;)
file = sc.textFile(&quot;tachyon://192.168.1.1:19998/test/file10G&quot;)
file = sc.textFile(&quot;tachyon://192.168.1.1:19998/test/file100G&quot;)
counts = file.flatMap(lambda line: line.split(&quot; &quot;)) \
.map(lambda word: (word, 1)) \
.reduceByKey(lambda a, b: a + b)
counts.collect()
counts.saveAsTextFile(&quot;tachyon://192.168.1.1:19998/out/outfile&quot;)
　　其他测试请参考reference.5
　　5.7关闭spark：
　　./sbin/stop-all.sh
　　
　　6.节点通用配置
　　6.1配置计算机名（如第二个节点就配置成spark2）。
　　vi /etc/hostname
　　spark2
　　6.2配置本地网络节点信息配置文件(以spark1为例）。
　　vi /etc/hosts
　　#127.0.0.1      localhost       zynq
192.168.1.1     spark1          localhost
192.168.1.2     spark2
192.168.1.3     spark3
192.168.1.4     spark4
192.168.1.5     spark5
#::1            localhost ip6-localhost ip6-loopback
　　6.3配置ipv6为disable（reboot生效）：
　　vi /etc/sysctl.conf
　　net.ipv6.conf.all.disable_ipv6 = 1
　　net.ipv6.conf.default.disable_ipv6 = 1
　　net.ipv6.conf.lo.disable_ipv6 = 1
　　6.4路径环境变量及启动加载配置(以spark1节点为例)：
　　vi /etc/profile
　　export PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:$PATH
export JAVA_HOME=/mnt/jdk1.7.0_55
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:$JAVA_HOME/lib/tools.jar
export PATH=$JAVA_HOME/bin:$PATH
export HADOOP_HOME=/mnt/hadoop-2.4.0
　　export PATH=$PATH:$HADOOP_HOME/bin
export HADOOP_COMMON_LIB_NATIVE_DIR=$HADOOP_HOME/lib/native
export HADOOP_OPTS=&quot;-Djava.library.path=$HADOOP_HOME/lib/native&quot;
export HADOOP_MAPRED_HOME=$HADOOP_HOME
export HADOOP_COMMON_HOME=$HADOOP_HOME
export HADOOP_HDFS_HOME=$HADOOP_HOME
export YARN_HOME=$HADOOP_HOME
export HADOOP_CONF_DIR=$HADOOP_HOME/etc/hadoop
　　ifconfig eth2 hw ether 00:0a:35:00:01:01
ifconfig eth2 192.168.1.1/24 up
　　6.5ssh配置：
　　生成公匙 id_rsa.pub 配置文件（一路回车）：
　　ssh-keygen -t rsa
　　把localhost加入签名：
　　cat ~/.ssh/id_rsa.pub >> ~/.ssh/authorized_keys
　　分发公钥：
　　ssh-copy-id -i ~/.ssh/id_rsa.pub root@spark1
　　ssh-copy-id -i ~/.ssh/id_rsa.pub root@spark2
　　ssh-copy-id -i ~/.ssh/id_rsa.pub root@spark3
　　ssh-copy-id -i ~/.ssh/id_rsa.pub root@spark4
　　ssh-copy-id -i ~/.ssh/id_rsa.pub root@spark5
　　6.6配置java
　　cd /usr/bin/
　　ln -s /usr/lib/jdk1.7.0_55/bin/java java
　　ln -s /usr/lib/jdk1.7.0_55/bin/javac javac
　　ln -s /usr/lib/jdk1.7.0_55/bin/jar jar
　　6.7配置swap
　　打印当前内存空间情况：
　　free -m
　　创建一个swap文件：
　　cd /mnt
mkdir swap
cd swap/
　　dd if=/dev/zero of=swapfile bs=1024 count=1000000
　　把生成的文件转换成swap文件 ：
　　mkswap swapfile
　　激活swap文件 ：
　　swapon swapfile
free -m
　　
　　7.Hadoop配置
　　cd /mnt/hadoop-2.4.0
　　7.1配置hadoop运行环境：
　　vi etc/hadoop/hadoop-env.sh
　　export JAVA_HOME=/mnt/jdk1.7.0_55
export HADOOP_CLASSPATH=$HADOOP_CLASSPATH:/mnt/tachyon-0.4.1/target/tachyon-0.1-jar-with-dependencies.jar
　　7.2配置yarn-site
　　vi etc/hadoop/yarn-site.xml
　　

    yarn.nodemanager.aux-services
    mapreduce_shuffle

　　
    yarn.nodemanager.aux-services.mapreduce_shuffle.class
    org.apache.hadoop.mapred.ShuffleHandler

　　
　　7.3配置core-site
　　首先建立：/mnt/hadoop/tmp目录
　　vi etc/hadoop/core-site.xml
　　

        fs.defaultFS
        hdfs://192.168.1.1:9000


        hadoop.tmp.dir
        /mnt/hadoop/tmp


        fs.tachyon.impl
        tachyon.hadoop.TFS


　　7.4配置hdfs-site
　　

        dfs.replication
        1


        dfs.permissions
        false

　　
        dfs.namenode.rpc-address
        192.168.1.1:9000

　　
        dfs.datanode.data.dir
        file:/mnt/datanode


        dfs.namenode.name.dir
        file:/mnt/namenode


　　7.5配置mapred-site
　　vi etc/hadoop/mapred-site.xml
　　

        mapreduce.framework.name
        yarn


　　7.6master配置为192.168.1.1，slave配置成5个节点的ip地址即可
　　
　　8.Tachyon配置
　　cd /mnt/tachyon-0.4.1
　　8.1配置tachyon环境：
　　vi conf/tachyon-env.sh
　　if [[ `uname -a` == Darwin* ]]; then
  # Assuming Mac OS X
  export JAVA_HOME=$(/usr/libexec/java_home)
  export TACHYON_RAM_FOLDER=/Volumes/ramdisk
  export TACHYON_JAVA_OPTS=&quot;-Djava.security.krb5.realm= -Djava.security.krb5.k=&quot;
else
  # Assuming Linux
  if [ -z &quot;$JAVA_HOME&quot; ]; then
    export JAVA_HOME=/mnt/jdk1.7.0_55
  fi
  export TACHYON_RAM_FOLDER=/mnt/ramdisk
fi
　　export JAVA=&quot;$JAVA_HOME/bin/java&quot;
export TACHYON_MASTER_ADDRESS=192.168.1.1
#export TACHYON_UNDERFS_ADDRESS=/mnt/underfs
#export TACHYON_UNDERFS_ADDRESS=/mnt/underfs
export TACHYON_UNDERFS_ADDRESS=hdfs://192.168.1.1:9000
export TACHYON_WORKER_MEMORY_SIZE=1GB
export TACHYON_UNDERFS_HDFS_IMPL=org.apache.hadoop.hdfs.DistributedFileSystem
　　CONF_DIR=&quot;$( cd &quot;$( dirname &quot;${BASH_SOURCE[0]}&quot; )&quot; && pwd )&quot;

　　export TACHYON_JAVA_OPTS+=&quot;
  -Dlog4j.configuration=file:$CONF_DIR/log4j.properties
  -Dtachyon.debug=false
  -Dtachyon.underfs.address=$TACHYON_UNDERFS_ADDRESS
  -Dtachyon.underfs.hdfs.impl=$TACHYON_UNDERFS_HDFS_IMPL
  -Dtachyon.data.folder=$TACHYON_UNDERFS_ADDRESS/tmp/tachyon/data
  -Dtachyon.workers.folder=$TACHYON_UNDERFS_ADDRESS/tmp/tachyon/workers
  -Dtachyon.worker.memory.size=$TACHYON_WORKER_MEMORY_SIZE
  -Dtachyon.worker.data.folder=$TACHYON_RAM_FOLDER/tachyonworker/
  -Dtachyon.master.worker.timeout.ms=60000
  -Dtachyon.master.hostname=$TACHYON_MASTER_ADDRESS
  -Dtachyon.master.journal.folder=/mnt/journal/
  -Dtachyon.master.pinlist=/pinfiles;/pindata
  -Dorg.apache.jasper.compiler.disablejsr199=true
&quot;

　　8.2若使用zookeeper，的配置如下：
　　if [[ `uname -a` == Darwin* ]]; then
  # Assuming Mac OS X
  export JAVA_HOME=$(/usr/libexec/java_home)
  export TACHYON_RAM_FOLDER=/Volumes/ramdisk
  export TACHYON_JAVA_OPTS=&quot;-Djava.security.krb5.realm= -Djava.security.krb5.k=&quot;
else
  # Assuming Linux
  if [ -z &quot;$JAVA_HOME&quot; ]; then
    export JAVA_HOME=/usr/lib/jdk1.7.0_55
  fi
  export TACHYON_RAM_FOLDER=/mnt/ramdisk
fi
　　export JAVA=&quot;$JAVA_HOME/bin/java&quot;
export TACHYON_MASTER_ADDRESS=192.168.1.1
#export TACHYON_UNDERFS_ADDRESS=$TACHYON_HOME/underfs
#export TACHYON_UNDERFS_ADDRESS=/mnt/underfs
export TACHYON_UNDERFS_ADDRESS=hdfs://192.168.1.1:9000
export TACHYON_WORKER_MEMORY_SIZE=1GB
export TACHYON_UNDERFS_HDFS_IMPL=org.apache.hadoop.hdfs.DistributedFileSystem
#export TACHYON_UNDERFS_HDFS_IMPL=fs.defaultFS
export TACHYON_ZOOKEEPER_ADDRESS=192.168.1.1:2181
　　CONF_DIR=&quot;$( cd &quot;$( dirname &quot;${BASH_SOURCE[0]}&quot; )&quot; && pwd )&quot;

　　export TACHYON_JAVA_OPTS+=&quot;
  -Dlog4j.configuration=file:$CONF_DIR/log4j.properties
  -Dtachyon.debug=false
  -Dtachyon.underfs.address=$TACHYON_UNDERFS_ADDRESS
  -Dtachyon.usezookeeper=true
  -Dtachyon.zookeeper.address=$TACHYON_ZOOKEEPER_ADDRESS
  -Dtachyon.underfs.hdfs.impl=$TACHYON_UNDERFS_HDFS_IMPL
  -Dtachyon.data.folder=$TACHYON_UNDERFS_ADDRESS/tmp/tachyon/data
  -Dtachyon.workers.folder=$TACHYON_UNDERFS_ADDRESS/tmp/tachyon/workers
  -Dtachyon.worker.memory.size=$TACHYON_WORKER_MEMORY_SIZE
  -Dtachyon.worker.data.folder=$TACHYON_RAM_FOLDER/tachyonworker/
  -Dtachyon.master.worker.timeout.ms=60000
  -Dtachyon.master.hostname=$TACHYON_MASTER_ADDRESS
  -Dtachyon.master.journal.folder=hdfs://192.168.1.1:9000/tachyon/journal/
  -Dtachyon.master.pinlist=/pinfiles;/pindata
  -Dorg.apache.jasper.compiler.disablejsr199=true
&quot;
　　8.3.配置slaves为192.168.1.2~5
　　

　　9. Spark配置
　　cd /mnt/spark-0.9.1-bin-hadoop2/
　　9.1配置core-site
　　vi conf/core-site.xml
　　

    fs.tachyon.impl
    tachyon.hadoop.TFS


　　9.2配置core-site
　　vi conf/spark-env.sh
　　JAVA_HOME=/mnt/jdk1.7.0_55
SPARK_MASTER_IP=192.168.1.1
SPARK_CLASSPATH=/mnt/tachyon-0.4.1/target/tachyon-0.4.1-jar-with-dependencies.r:$SPARK_CLASSPATH
export SPARK_CLASSPATH
　　9.3配置slaves为192.168.1.2~5
　　

　　10.配置zookeeper：
　　cd /mnt/zookeeper-3.3.6
　　vi conf/zoo.cfg
　　# The number of milliseconds of each tick
tickTime=2000
# The number of ticks that the initial
# synchronization phase can take
initLimit=10
# The number of ticks that can pass between
# sending a request and getting an acknowledgement
syncLimit=5
# the directory where the snapshot is stored.
dataDir=/mnt/zookeeper
# the port at which the clients will connect
clientPort=2181
#server.1=192.168.1.1:2888:3888
#server.2=192.168.1.2:2888:3888
　　
　　
　　11.问题
　　（hadoop节点识别机制）：当需要向集群中加入一个新的datanode节点时，我们会复制当前的一个节点的sd卡到新的节点中，这会造成hadoop的datanode监控页面中这个被复制节点和新节点竞争的局面，因为hadoop不是根据ip，mac或者机器名来识别一个节点。相反，namespaceID是hadoop集群的唯一标识符，namenode通过此ID来识别自己集群中的datanode。
　　参考：http://blog.iyunv.com/xiaojiafei/article/details/10152395
　　解决：清空新节点的etc/hadoop/hdfs-site.xml中定义的namenode文件夹。
　　
　　12. reference：
　　1.Digilent zybo Ref Design
　　http://www.digilentinc.com/Products/Detail.cfm?NavPath=2,400,1198&Prod=ZYBO
　　2.Oracle JDK7 for ARM
　　http://www.oracle.com/technetwork/java/javase/downloads/jdk7-arm-downloads-2187468.html
　　3.What is hadoop:
　　http://hadoop.apache.org/
　　4.What is spark:
　　http://spark.apache.org/
　　5.Spark example code:
　　http://spark.apache.org/examples.html
　　6.What is hdfs:
　　http://hadoop.apache.org/docs/r1.2.1/hdfs_design.html
　　7.What is tachyon:
　　http://tachyon-project.org/
　　8.Tachyon github:
　　https://github.com/amplab/tachyon/releases
　　9.What is Zoo Keeper：
　　http://zookeeper.apache.org/
