VTP（VLAN Trunking Protocol）：是VLAN中继协议，也被称为虚拟局域网干道协议。它是思科私有协议。作用是十几台交换机在企业网中，配置VLAN工作量大，可以使用VTP协议，把一台交换机配置成VTP Server, 其余交换机配置成VTP Client,这样他们可以自动学习到server 上的VLAN 信息。

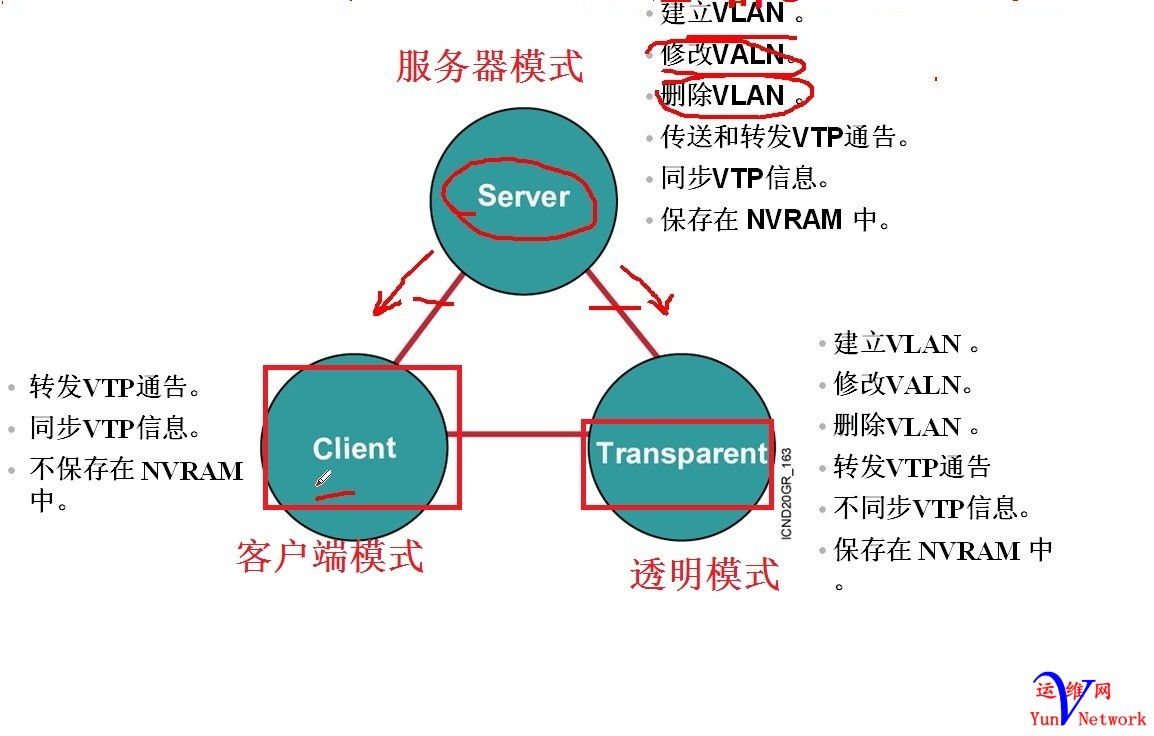

它是一个OSI参考模型第二层的通信协议，主要用于管理在同一个域的网络范围内VLANs的建立、删除和重命名。在一台VTP Server 上配置一个新的VLAN时，该VLAN的配置信息将自动传播到本域内的其他所有交换机。这些交换机会自动地接收这些配置信息，使其VLAN的配置与VTP Server保持一致，从而减少在多台设备上配置同一个VLAN信息的工作量，而且保持了VLAN配置的统一性。 VTP通过网络(ISL帧或cisco私有DTP帧)保持VLAN配置统一性。VTP在系统级管理增加，删除，调整的VLAN，自动地将信息向网络中其它的交换机广播。此外，VTP减小了那些可能导致安全问题的配置。便于管理,只要在vtp server做相应设置,vtp client会自动学习vtp server上的vlan信息 * 当使用多重名字VLAN能变成交叉--连接。 * 当它们是错误地映射在一个和其它局域网，VLAN能变成内部断开。 VTP有三种工作模式：VTP Server、VTP Client 和 VTP Transparent。新交换机出厂时的默认配置是预配置为VLAN1，VTP 模式为服务器。一般，一个VTP域内的整个网络只设一个VTP Server。VTP Server维护该VTP域中所有VLAN 信息列表，VTP Server可以建立、删除或修改VLAN，发送并转发相关的通告信息，同步vlan配置，会把配置保存在NVRAM中。VTP Client虽然也维护所有VLAN信息列表，但其VLAN的配置信息是从VTP Server学到的，VTP Client不能建立、删除或修改VLAN，但可以转发通告，同步vlan配置，不保存配置到NVRAM中。VTP Transparent相当于是一项独立的交换机，它不参与VTP工作，不从VTP Server学习VLAN的配置信息，而只拥有本设备上自己维护的VLAN信息。VTP Transparent可以建立、删除和修改本机上的 VLAN信息，同时会转发通告并把配置保存到NVRAM中。 VTP域 VTP域也称为VLAN管理域，有一个以上共享VTP域名互相连接的交换机组成。也就是说，VTP域是一组VTP域名相同并通过中继链路相互连接的交换机。 下面是VTP域的要求： 1、域内的每台交换机都必须使用相同的域名，不论是通过配置实现，还是由交换自动学到的。 2、Calalyst交换机必须是相邻的，即相邻的交换机需要具有相同的域名。 3、在所有Calalyst交换机之间，必须配置中继链路。 如果上述条件任何一项不满足，则VTP域不能联通，信息也就无法跨越分离部分进行传送。 案例一：使用思科3640系列交换机3台
sw1配置： enable config no ip routing int f0/0 switchport mode trunka int f0/1 switchport mode trunk exit int vlan 1 ip add 192.168.2.100 255.255.255.0 exit vlan database vtp domain cisco vtp password 1234 sw2配置： enable config no ip routing int f0/0 switchport mode trunk exit vlan database vtp client vtp domain cisco vtp password 1234 sw3配置： enable config no ip routing int f0/1 switchport mode trunk exit vlan database vtp client vtp domain cisco vtp password 1234
这样一个vtp就完成了，可以在server上增加或删除vlan,并查看client的变化情况。 注：当在server上添加端口到vlan时，client是不能学到的，不能同步信息。
|
