Windows Azure 保留已存在的虚拟网络外网IP(云服务)
我们之前文章中有介绍过通过Azure Powershell来绑定vm的内部虚拟地址，现在我们可以通过powershell来绑定vm的外部ip地址了，因为近期世界互联更新了azure的部分功能，其中今天介绍的windows azure设置保留已存在的虚拟网络的外网IP(云服务地址)，我们都知道在azure服务内部都有一个dhcp服务器来分发vm内部虚拟网络地址，同时还有分发云服务的外网地址；内部的虚拟地址保留我们在此不说，如果有需要可访问博客中的windows azure相关的文章中有介绍，那为什么要保留虚拟网络的外网ip地址呢，因为，如果要临时将虚拟机或者云服务暂时关闭，关闭后再次重启，云服务的ip地址会变，因为对于windows azure上的网络地址配置上，Azure内部有一个dhcp分发地址，不管是内部地址还是外部地址，如果不干预手动绑定的话，重启后地址都会变，这样就导致我们所应用的服务出现问题；以致我们需要更改很多域名解析来完成相应的服务运行。现在我们可以通过绑定外网IP就可以解决重新启动云服务造成的外网ip地址改变的问题；
Windows azure对于绑定虚拟网络外网ip的地址原理为：对已存在的虚拟网络的外网ip设置一个别名来标记网络地址的可用性，通过添加别名来定义外网ip的分配状态，以致达到保留状态， 好了不多说了，具体操作见下：

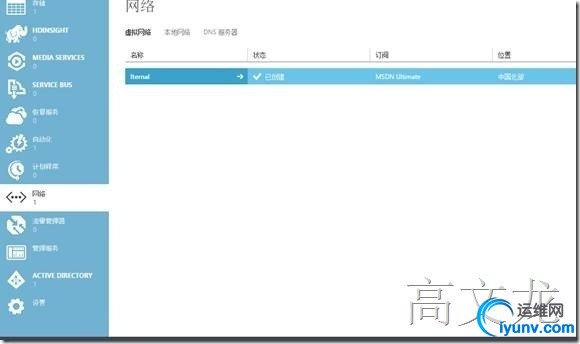

首先在管理门户中配置仅限云的虚拟网络:选择需要的区域，如下图：

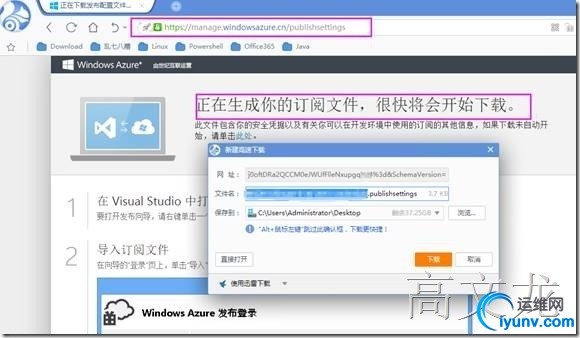

下载及安装windows azurepowershell，我们都知道windows azure的相关操作都是依赖于windows azure for powershell来做管理的，所以我们需要安装azure powershell，首先是需要下载windows azure的用户订阅，通过以下方法就可以下载windowsazure订阅
https://manage.windowsauzre.cn/publishsettings

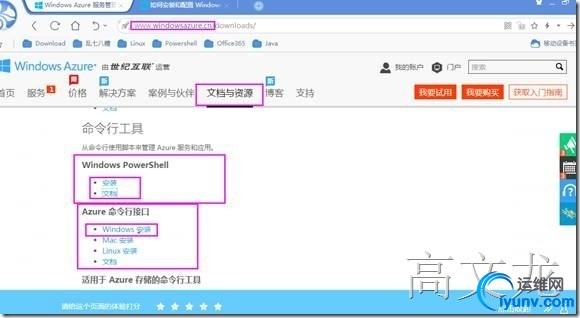

然后下载并且安装windowsazure powershell，然后在windowsazure powershell下导入该订阅文件；访问www.windowsazure.cn ---> 文档和资源---> azure 命令行接口---->windows安装就会提示下载windowsazure powershell

我们同样可以查看上面的windows powershell的相关文档
http://www.windowsazure.cn/docum ... nfigure-powershell/
具体方法可以浏览网页内部
下载后就是安装，根据提示安装完powershell即可；我们可以通过

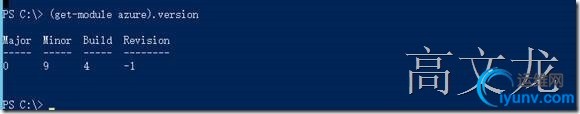

1	(get-module azure).version

查单当前使用的azure powershell版本

1	Import-AzurePublishSettingsFile 导入 .publishsettings

文件以供模块使用


因为我已经导入过了，所以再次导入会提示以下信息

如果在windowsazure powershell中导入多个订阅文件的话，我们需要选择默认的

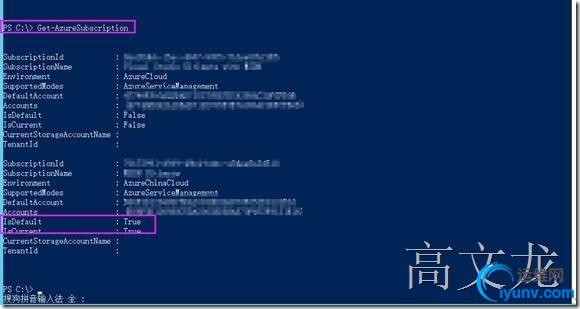

我们首先通过get-azuresubscrpit 查看当前powershell下已导入的订阅文件

我们发现有两个，所以我们需要通过以下命令来设置默认的即可

1	Select-azuresubscript -subsciptionName "xxxxx" -default

然后我们可以
Get-azurevm 查看当前订阅性的所有vm信息
“ServiceName” 为云服务名字，”name“为虚机名字

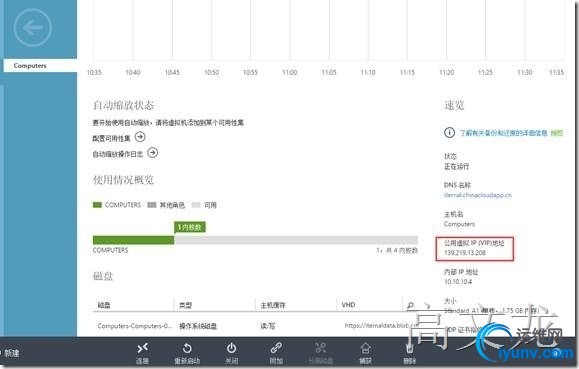

我们也同样通过portal查看云服务的公网ip地址

我们发现mutli-iternal的云服务公网地址为:139.219.13.208,所以我们暂时将该云服务关闭30分钟过后查看是否会变化；
理论上是变化的，因为的他的地址地址是从dhcp分配的，所以会变，
关闭后，我们可以看见状态提示---已取消分配

在查看云服务的状态；状态也为已停止

经过几分钟的等待，我们将虚拟机启动后再次查看对应的公网ip：
我们通过结果发现，对应的云服务地址已变了；从139.219.13.208改变成了139.219.7.165

所以为了保证以上问题的出现，我们需要对此公网ip地址进行固定；
固定已存在与区域虚拟网络下的虚拟机公网IP:
我们可以通过

1	get-azuredeployment -serviceName iternal

来显示云服务internal的相关信息；

我们可以看见reservedipname是为空的；

“ServiceName” 为云服务名字, “ReservedIPName为此固定IP命名”（可以任意定义）, “location 为此虚机所在虚拟网络所在的区域”。

1	New-AzureReservedIP -ServiceName "iternal" -ReservedIPName BLRVIP -Location "China North"

如果您的powershell版本是最新的，请麻烦您降级处理，具体方法为：
我们可以通过(get-module azure).version 命令查看当前安装的azure版本

卸载Azure powershell
下载0.9.3版本的powershell后安装，下载地址为：https://s3.amazonaws.com/github- ... jx0U7nfPIwhO3wjI%3D
如果无法下载使用下面的连接下载，选择0.9.3下载
https://github.com/Azure/azure-powershell/releases

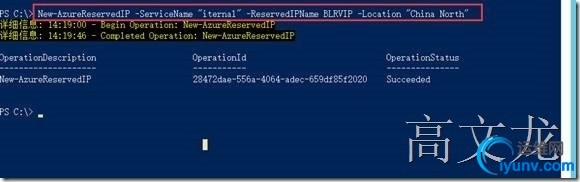

我们更换azure powershell版本后可以执行成功;
注：reservedipname：xxxx的名称可以任意定义；

1	New-AzureReservedIP -ServiceName "iternal" -ReservedIPName BLRVIP -Location "China North"

然后我们通过以下命令来查看此订阅下的固定的公网ip

1	Get-azurereservedip -reservedipname BLRVIP

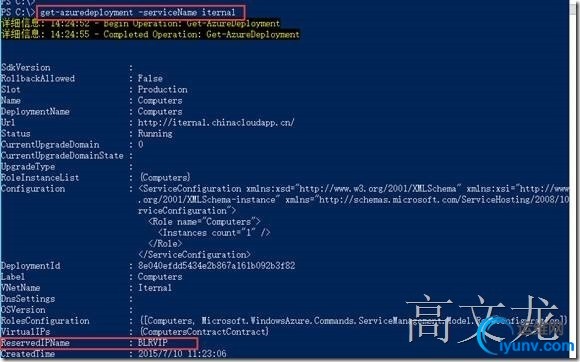

我们再通过

1	get-azuredeployment -serviceName iternal

来显示云服务internal的相关信息；

我们可以看见reservedipname是BLRVIP名称了

接下来我们验证公网IP会发生变化；
首先关闭虚拟机后，默认在管理界面中公网ip会自动释放

等30分钟后，我们再次启动虚拟机，观察公网IP未变化，公网IP固定成功

那怎么删除Reservedip：
由于Reservedip是收费的，所以不想使用，可以删除；
删除前，我们可以通过以下命令查看当前订阅下有哪些Reservedip

1	get-azureReservedip

然后删除命名为BLRVIP的Reservedip

1	Remove-AzureReservedip -ReservedIPName "BLRVIP"

需要注意的是：如果相关的云服务中又存在的虚拟机，需要先删除虚拟机才能删除Reservedip，否在会报错

我们删除虚拟机后，再次尝试删除。

我们删除后，再次通过get-azurereservedip 查看，就剩下RVIP了

查询此订阅下固定的公网IP：

1	Get-AzureReservedIP -ReservedIPName TestRIP

验证公网IP是否变化：
a. 关闭虚机，在管理界面中公网IP释放：

在管理界面中，开启虚机，观察公网IP未变化，公网IP固定成功：
