Clonezilla的PXE安装实验笔记

yunvnadmin

这里我只需要一个文件夹做备份，选Admins

Vi /etc/exports

/share/admins 192.168.254.101/24(async,rw,no_subtree_check)

Mount /dev/sdb1 /share/admins

Chmod 777 /share/admins

Df –h

2.上传clonezilla.iso到/home/proftpd/.

Mount –o loop /home/proftpd/clonezilla.iso /mnt

Mkdir –p /tftproot/clonezilla

Cp –R /mnt/* /tftproot/clonezilla/.

3.制作pxe启动文件

cp /usr/share/syslinux/pxelinux.0 /tftproot/clonezilla/pxelinux.0

mkdir /tftproot/clonezilla/pxelinux.cfg

cd /tftproot/clonezilla

vi /pxelinux.cfg/default

default Clonezilla LABEL Clonezilla MENU LABEL ^Clonezilla Live KERNEL /live/vmlinuz APPEND initrd=/live/initrd.img boot=live config noswap edd=on nomodeset noprompt fetch=tftp://192.168.254.20/clonezilla/live/filesystem.squashfs keyboard-layouts= ocs_live_run="ocs-live-general" ocs_live_extra_param="" ocs_live_back=no vga=33F ip=frommedia nosplash i915.blacklist=yes radeonhd.blacklist=yes nouveau.blacklist=yes vmwgfx.blacklist=yes

4.修改DHCP下PXE启动指向

filename "/clonezilla/pxelinux.0";

/etc/init.d/dhcpd restart

5.开起一台虚拟机，启动进入BIOS，设置成网络优先启动，开机进入clonezilla界面

Clonezilla备份恢复操作见附件（图片太多，直接挂太累，附件docx格式word2010打开）。

PXE启动菜单整合

到这里我们已经基本完成了，Linux的远程安装及备份恢复的PXE实验。不过我们发现按照上述配置，我们每做一次不同的操作就要该一次DHCP的配置文件，非常麻烦。所以我们现在将上面的所有操作整合到一个菜单中

实验步骤：

1. 当前的文件位置描述

现在我们有4台服务器：

FTP服务器，IP地址：192.168.254.20，文件夹目录/home/proftpd ,用户名秘密：proftpd/proftpd

NFS服务器，IP地址：192.168.254.20，文件夹挂载/share/admins, NFS盘IP地址：192.168.254.101

TFTP服务器，IP地址：192.168.254.20，文件夹目录/tftproot

DHCP服务器，IP地址：192.168.254.20，配置文件位置/etc/dhcp/dhcp.conf

2. 由于Redhat linux和Clonezilla都支持NFS协议，所以，我将原来Linux的安装文件拷贝到NFS文件下

Cp –R /home/proftpd/Redhat4.0 /share/admins/.

3. 将pxelinux.0文件盒/pxelinux.cft/default文件及相关图片文件统一部署到/tftproot下

Cd /tftproot

Cp /usr/share/syslinux/pxelinux.0 .

Cp /usr/share/syslinux/chain.c32 .

Cp /usr/share/syslinux/memdisk .

Cp /usr/share/syslinux/mboot.c32 .

Cp /usr/share/syslinux/menu.c32 .

Mkdir pxelinux.cfg

Touch pxelinux.cfg/default

Chmod –R a+x *

Ls /tftproot

chain.c32linux-installmemdiskpmagicpxelinux.cfg

clonezillamboot.c32menu.c32pxelinux.0

4. 配置default 菜单

Cd /tftproot/pxelinux.cfg

Ls

clonezilladefaultgraphics.confredhat40

; /default pxelinux.0默认的启动配置文件，配置如下

default menu.c32 prompt 0 timeout 600 ONTIMEOUT local MENU TITLE Main Menu MENU INCLUDE pxelinux.cfg/graphics.conf MENU AUTOBOOT Starting Local System in 300 seconds LABEL clonezilla MENU LABEL ^Run CloneZilla KERNEL menu.c32 APPEND pxelinux.cfg/clonezilla LABEL redhat40 MENU LABEL ^Start install Redhat4.0 KERNEL menu.c32 APPEND pxelinux.cfg/redhat40

; /graphics.conf 图形菜单的相关配置，配置如下

menu color tabmsg 37;40 #80ffffff #00000000 menu color hotsel 30;47 #40000000 #20ffffff menu color sel 30;47 #40000000 #20ffffff menu color scrollbar 30;47 #40000000 #20ffffff MENU WIDTH 80 MENU MARGIN 22 MENU ROWS 6 MENU TABMSGROW 15 MENU CMDLINEROW 15 MENU ENDROW 24 MENU TIMEOUTROW 13 MENU VSHIFT 6 #MENU MASTER PASSWD yourpassword #MENU PASSPROMPT Enter Password: #MENU PASSWORDROW 12 #MENU PASSWORDMARGIN 26 NOESCAPE 0 ALLOWOPTIONS 0

; /clonezilla 再生龙菜单相关配置，配置如下

MENU TITLE Setup ToolBox Menu LABEL clonezilla MENU LABEL ^Clonezilla Live KERNEL /clonezilla/live/vmlinuz APPEND initrd=/clonezilla/live/initrd.img boot=live config noswap edd=on nomodeset noprompt fetch=tftp://192.168.254.20/clonezilla/live/filesystem.squashfs keyboard-layouts= ocs_live_run="ocs-live-general" ocs_live_extra_param="" ocs_live_back=no vga=33F ip=frommedia nosplash i915.blacklist=yes radeonhd.blacklist=yes nouveau.blacklist=yes vmwgfx.blacklist=yes LABEL Main Menu MENU LABEL ^Return to Main Menu KERNEL menu.c32 APPEND pxelinux.cfg/default

; /linux40 Redhat Linux4.0安装菜单相关配置，配置如下

default default prompt 1 timeout 600 label linux4.0 MENU LABEL ^Startdard mode install kernel /linux-install/vmlinuz append initrd=/linux-install/initrd.img ramdisk_size=8192 label default MENU LABEL ^Return to Main Menu KERNEL menu.c32 APPEND pxelinux.cfg/default

5. 删除冗余的文件

Cd /tftproot/clonezilla

Rm pxelinux.0

Rm –r pxelinux.cfg

Cd ../linux-install

Rm pxelinx.0

Rm *.msg

Rm –R pxelinux.cfg

6. 修改DHCP的PXE文件指向

filename "pxelinux.0";

/etc/init.d/dhcpd restart

; /一定要重启DHCP服务

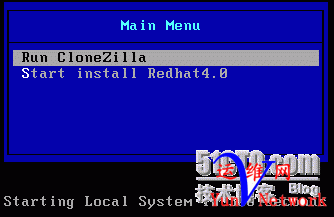

6. 测试，开启一台虚拟机从网络启动，我们会看到以下菜单，分别测试下，没问题，整合成功。

这样以后再添加安装系统只要将安装文件拷贝到/tftproot下，在default里添加一个table, 再添加一个table对应的配置文件就可以了。
