Linux基于PXE实现系统自动化部署

sdhgf

一、前言：

  通常为计算机安装操作系统的方式主要是，光盘安装和U盘安装；在企业生产环境中，会需要对多台客户机或服务器安装Linux操作系统，如果还用常规的方法去安装，费时又费力；PXE批量部署系统即可高效完成此类工作。

二、原理：

  使用光盘（镜像）安装Linux操作系统过程：POST（加电自检）-->引导序列（通过BISO发现引导CD-ROM或U盘）--Bootloader（kernel+ramdisk）-->anaconda（安装程序）

1、自动化部署服务器所需环境：

  PXE：Preboot eXecute Environment，预启动执行环境；网卡支持PXE Bootrom；

  DHCP：Dynamic HostConfiguration Protocol，动态主机设置协议；为客户端提供IP地址；

  TFTP：Trivial File Transfer Protocol，简单文件传输协议；为客户端提供启动引导文件和内核引导文件；

  xinetd：超级守护进程，用来唤醒tftp服务；

  HTTP：HyperText Transfer Protocol，超文本传输协议；为客户端提供kickstart文件及安装源；

  kickstart文件：系统自动化安装脚本；

  syslinux：提供pxelinux.0文件，启动引导文件，相当于bootloader；

  操作系统光盘或镜像：安装源和内核引导文件；

2、实现过程：

PXE采用C/S服务架构：

  1）、Client：客户端加电自检通过BIOS发现支持PXE的网卡，然后PXE Bootrom会向网络中发送广播请求，向网络中的DHCP服务器请求IP地址；

  2）、Server：服务器收到广播，会为客户端提供IP地址和TFTP服务器的IP地址，TFTP中包含PXE Bootrom引导程序所需的文件；

  3）、Client：客户端会向TFTP服务器发送下载请求，下载引导程序文件；

  4）、Server：TFTP服务器接收到请求，传输引导程序文件；

三、实验过程：

1、实验前提：

  1）、客户端：

  网卡支持PXE；

  2）、服务器：

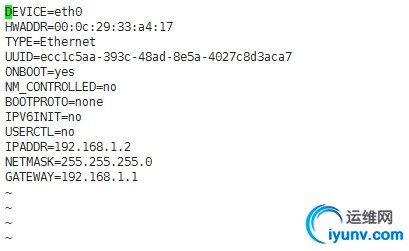

  配置静态IP地址；

1 2	# vim/etc/sysconfig/network-scripts/ifcfg-eth    ：修改网络配置文件； # service networkrestart    ：重新启动网络服务；

  关闭防火墙和SELinux；

1 2 3 4

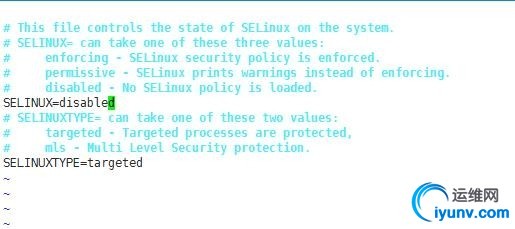

# chkconfig iptables off    ：防火墙设置开机关闭； # service iptables stop    ：光比防火墙服务； # setenforce 0    ：关闭SELinux； # vim /etc/selinux/conf    ：修改SELinux配置文件；

  配置好YUM源，并安装所需软件包：dhcp，tftp-server，xinted，httpd，system-config-kickstart，syslinux；

1 2 3

# mount -o loop /mnt/hgfs/lin/CentOS-6.6-x86_64-bin-DVD1.iso/media/cdrom/    ：挂载光盘镜像； # vim /etc/yum.repos.d/centos.repo    ：配置YUM仓库位置； # yum install dhcp tftp-server xinted httpd system-config-kickstartsyslinux –y    ：安装相关服务软件包；

2、DHCP服务配置：

1 2	# /etc/dhcp/dhcpd.conf    ：主配置文件； # /usr/share/doc/dhcp-**/dhcpd.conf.sample    ：可参照次主配置文件模板进行修改配置；

1 2 3

# cp /etc/dhcp/dhcpd.conf /etc/dhcp/dhcpd.conf.backup    ：备份原配置文件； # cp /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample/etc/dhcp/dhcpd.conf    ：模板覆盖原配置文件； # vim /etc/dhcp/dhcpd.conf    ：修改配置文件；

  全局配置：

1 2 3 4 5

>option domain-name "chencer.org";    ：配置域名 >option domain-name-servers 192.168.1.2;    ：配置DNS服务器地址    >default-lease-time 3600;    ：默认租约时间，单位为秒； >max-lease-time 86400;    ：最大租约时间，单位为秒；

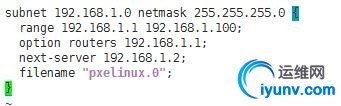

  地址池配置：

1 2 3 4 5 6

>subnet 192.168.1.0 netmask255.255.255.0 { >    range 192.168.1.1 192.168.1.100;    ：配置地址池范围； >    option routers 192.168.1.1;    ：网关配置； >    next-server 192.168.1.2;    ：配置tftp服务器地址； >    filename "pxelinux.0";    ：配置PXE引导文件 >}

1 2 3 4

# servicedhcpd configtest    ：编辑完成，保存退出，检查配置文件语法； # chkconfig dhcpd on    ：设置开机启动； # service dhcpd {start|restart}    ：启动或重启服务； # ss –unl    ：查看监听端口；dhcpd监听在UDP 67号端口；

3、TFTP服务配置：

  1）、xinetd配置：

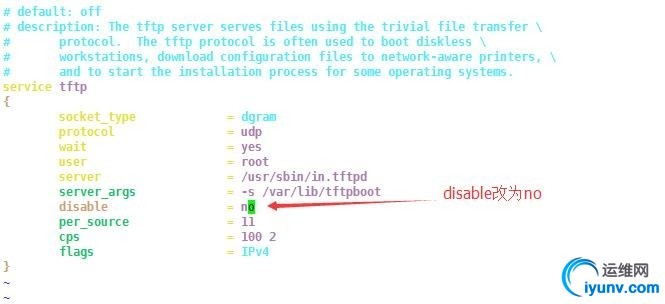

1	# vim /etc/xinetd.d/tftp    ：xinetd是tftp服务的超级守护进程，修改配置文件；

  2）、为tftp服务提供引导文件：

1 2 3

# cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/    ：为TFTP服务器提供启动PXE的工作环境； # cp /media/cdrom/images/pxeboot/{vmlinuz,initrd.img}/var/lib/tftpboot/    ：提供kernel和ramdisk； # cp /media/cdrom/isolinux/{boot.msg,splash.jpg,vesamenu.c32}/var/lib/tftpboot    ：提供安装菜单框架；

1 2 3

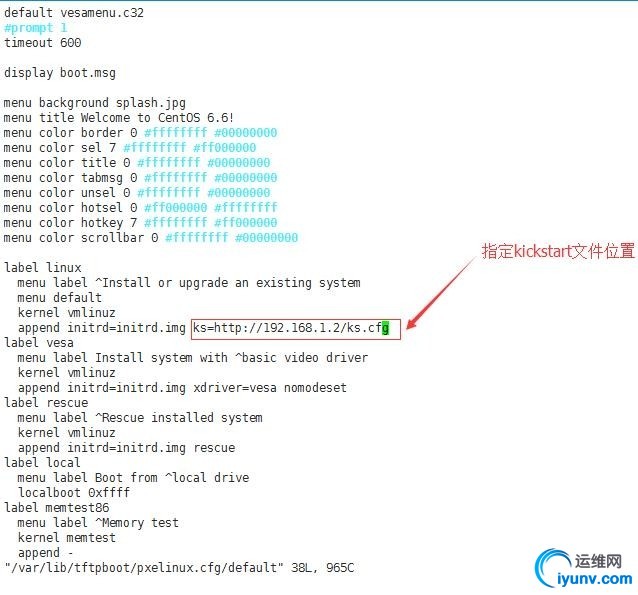

# mkdir -p /var/lib/tftpboot/pxelinux.cfg # cp /media/cdrom/isolinux/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default # vim /var/lib/tftpboot/pxelinux.cfg/default

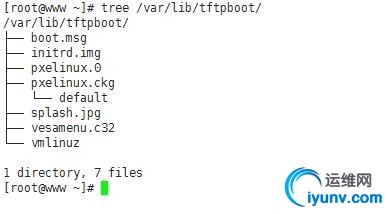

1	# tree /var/lib/tftpboot/    ：检查文件完整性；

  3）、启动服务：

1 2 3

# chkconfig xinetd on    ：设置开机启动； # service xinetd {start|restart}    ：启动或重启xinetd服务； # ss –unl    ：查看监听端口；tftp监听在UDP 69号端口；

4、http服务配置：

  1）、提供安装源：

1 2	# mkdir /var/www/html/centos6.6    ：创建安装源目录； # mount --bind /media/cdrom/ /var/www/html/centos6.6/    ：挂载镜像到安装源目录；

  2）、提供kickstart文件：

1 2	# system-config-kickstart    ：通过图形界面工具创建kickstart文件保存于/var/www/html/ks.cfg； # vim -O /root/anaconda-ks.cfg /var/www/html/ks.cfg    ：可参照/root/ anaconda-ks.cfg进行修改；

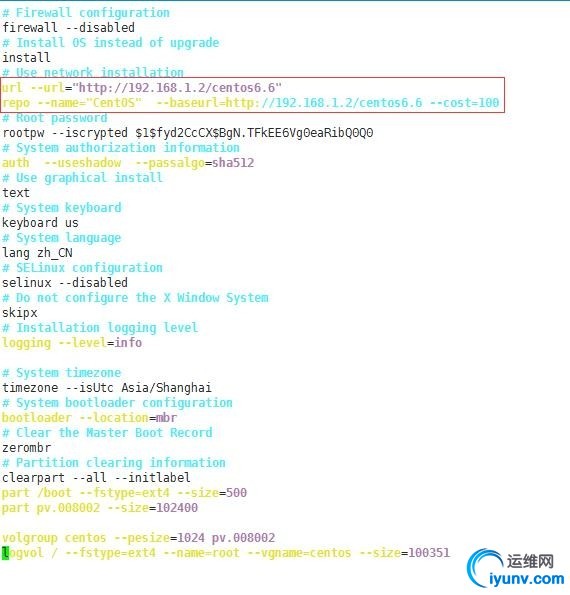

添加或修改以下两行，指定安装源位置：

1 2	>url --url=http://192.168.1.2/centos6.6 >repo --name="CentOS"--baseurl=http://192.168.1.2/centos6.6 --cost=100

  3）、启动服务：

1 2 3

# chkconfig httpd on    ：设置服务开机启动 # service httpd {start|restart}    ：启动或重启服务； # ss –tnl    ：httpd监听在tcp 80号端口；

四、客户端测试：

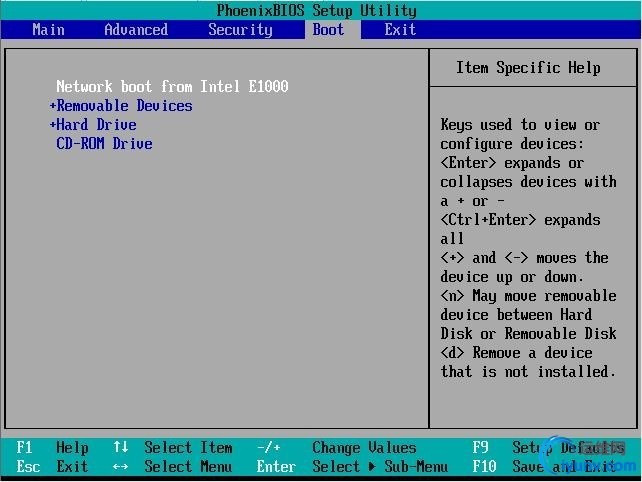

BIOS设置为网卡优先：

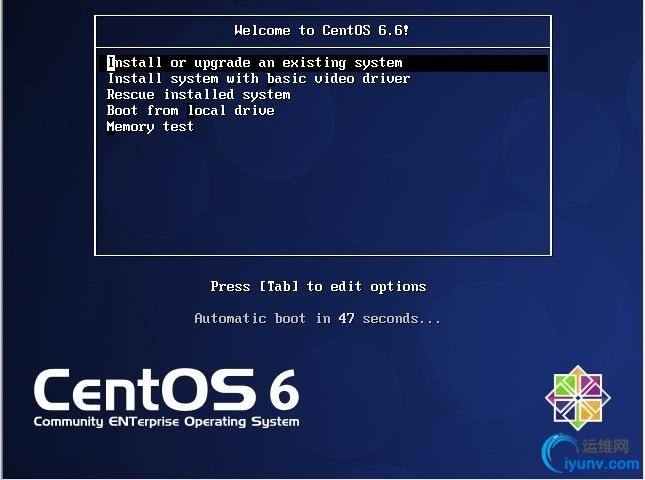

安装菜单界面：

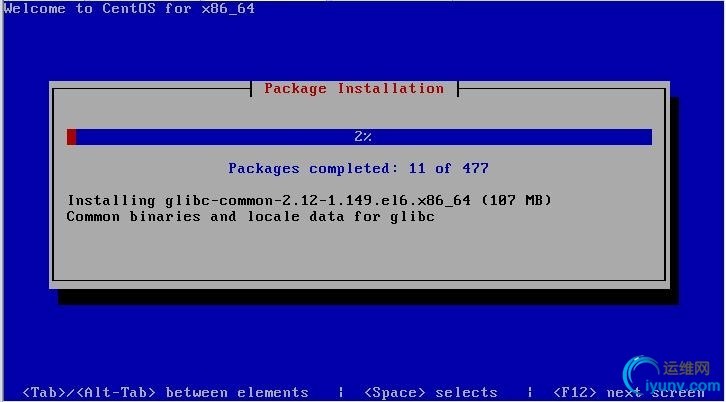

正在安装：
