zabbix通过自动发现功能实现自动识别网络设备接口

sdhgf · 发表于 2015-7-20 10:00:31

由于之前网络设备不是很多，监控网络设备接口就直接使用模版中的item来实现了，可是现在公司上线了一大批网络设备，如果要每个网络设备都做模板，添加item。。。。。。那就该废了，于是迫于压力今天来测试使用zabbix的自动发现功能实现自动发现网络设备接口，并且自动获取接口的流量值，生成流量图等功能。
这样的话就能节省大量时间，时间就是生命啊，把时间浪费在枯燥的添加网络接口的工作上就是在浪费生命！好了，废话不多说，进入正题：

首先，在交换机上面配置好snmp协议，为了简单，这里目前使用的是snmp v2协议。这里就不赘述snmp v2协议在交换机上怎么配置了，之前的博客中都介绍了怎么配置好SNMP V3协议的交换机配置，snmp v2协议配置更加简单。

配置好后交换机的snmp v2协议后需要在zabbix服务器上面使用snmpwalk命令测试看是否能获取到数据。命令如下：snmpwalk -v 2c -c xxx 10.1.1.1 ifDescr其中的xxx就是在交换机中设置的snmp的团体名。

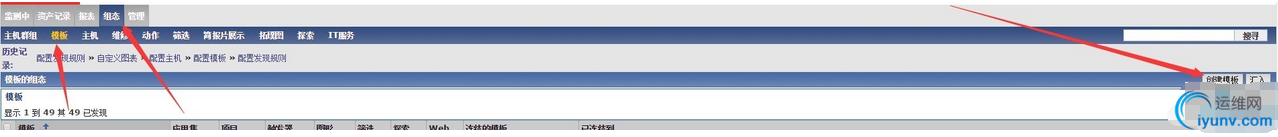

测试能获取到数据后接下来就要在zabbix服务端的web页面上创建模板了。首先进入组态---》模板中创建模板，如下图：


之后填写模版名称，如下图：

创建好模版后开始创建应用集：给应用集取个名字叫interface discovery

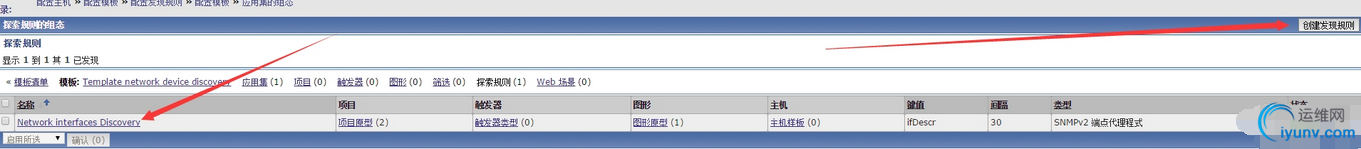

然后就要开始创建发现规则了，点击探索规则，创建发现规则，如下图：

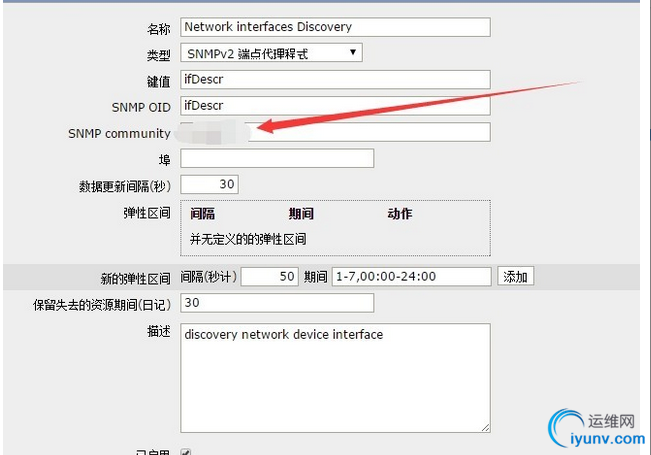

下面就要配置发现规则了：

上图中的被涂掉的地方就是配置snmp v2团体名，键值使用ifDescr,这个snmp OID能够获取到交换机的所有接口名称。获取到名称后，自动发现规则就能够产生两个JSON格式的数据，一个是{#SNMPVALUE}：对应的里面的数据是接口名称；还有一个是{#SNMPINDEX}：对应的里面的数据是接口的id。还漏了一个知识点，其中的数据更新间隔中我设置了30秒，默认是3600秒，这个值得大小将直接影响自动发现规则发现设备的时间。

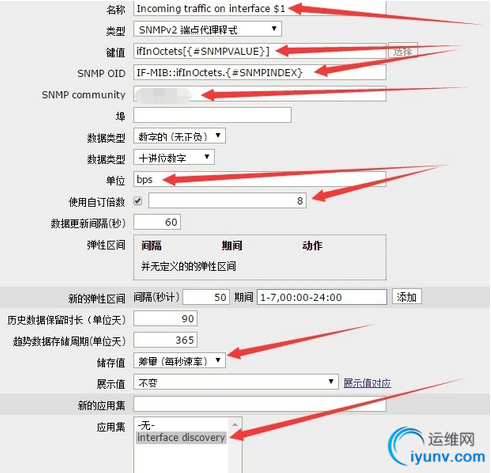

知道这些后就要开始配置项目原型了，废话不多说，直接看图：

上面红箭头表示的都是要注意的地方，其中$1表示的就是{#SNMPVALUE}的值，下面的自定倍数和单位就不用解释了，换算成bps的速率。这样接口的in方向流量自动发现规则就配置完成了，按相同方式配置接口的out方向的流量自动发现规则就好了。

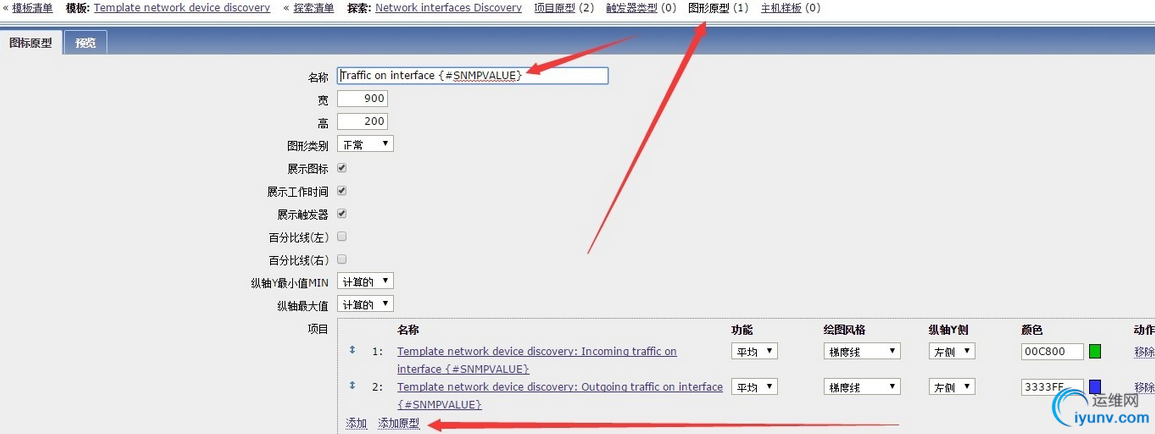

下面开始定义自动发现的生成图形,先上图：
