Zabbix监控LVS状态及keepalived VIP漂移

gerrt23

此文只说lvs监控，lvs+keepalived的部署，请参考我另外的文章。
http://www.iyunv.com/thread-28758-1-1.html
1、监控目标   lvs的每秒会话连接数
   lvs的每秒包转发数
   lvs每秒转发带宽
   VIP切换情况
   keepalived进程的存活

2、zabbix_sender汇报脚本主要汇报内容：
会话连接数，每秒包转发数，每秒转发带宽，VIP值

监控python脚本，采用zabbix_sender上报方式：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56

# cat/usr/local/lvsmonitor/lvs_status_sender.py #!/usr/bin/env python #coding=utf-8 #date 2015-7-8 #auth :yangr #function:汇报lvs的相关状态,有每秒连接数,每秒转发数,VIP主从切换.每秒转发带宽 #lvs_conns_sec,lvs_packets_sec,keepalived_vip_status    import os,commands,sys,time #变量定义---------------------- #从zabbix_agentd.conf中获取server IP或hostname zabbix_agent_file='/usr/local/zabbix/etc/zabbix_agentd.conf' if notos.path.exists(zabbix_agent_file):          sys.exit(4) zabbix_server=commands.getstatusoutput('''grep'^ServerActive' %s|awk -F[=] '{print $2}' '''%zabbix_agent_file)[1].strip() zabbix_hostname=commands.getstatusoutput('''grep'^Hostname' %s|awk -F[=] '{print $2}' '''%zabbix_agent_file)[1].strip() if not zabbix_server or notzabbix_hostname:          sys.exit() zabbix_server_port=10051 timestamp = int(time.time()) keepalived_vip=['192.168.1.100']  #指定VIP tmp_file_path='/tmp/lvs_status.txt'   #指定监控值输出文件 #-------------------------       def monit_lvs():         #获取每秒包转发数          status,lvs_packets_sec=commands.getstatusoutput('''tail -1/proc/net/ip_vs_stats | /usr/bin/awk '{print strtonum("0x"$1),strtonum("0x"$2), strtonum("0x"$3), strtonum("0x"$4),strtonum("0x"$5)}'|awk '{print $2}' ''')             #获取每秒转发的流量          status,lvs_bit_sec=commands.getstatusoutput('''tail -1/proc/net/ip_vs_stats | /usr/bin/awk '{print strtonum("0x"$1),strtonum("0x"$2), strtonum("0x"$3),strtonum("0x"$4), strtonum("0x"$5)}'|awk '{print $4}' ''')          #获取lvs会话连接数          status,lvs_conns_sec=commands.getstatusoutput('wc -l/proc/net/ip_vs_conn')          #获取VIP状态，如值非0为master，为0则是backup，如果有变动，则进行了切换          status,lvs_keepalived_vip_status=commands.getstatusoutput('/sbin/ipaddr |grep %s |wc -l'%keepalived_vip[0])     #如果本机有VIP，则取出VIP的最后一段十进制。          if int(lvs_keepalived_vip_status) != 0:                    status,result_ip=commands.getstatusoutput(''' echo%s|awk -F '.' '{print $NF}' '''%keepalived_vip[0])                    try:                             lvs_keepalived_vip_status =int(result_ip)                    except:                             pass          #把 key值信息写到一个临时文件,格式为 hostname,key,timestamp,value          with open(tmp_file_path,'wb') as f:                    f.write('%s %s %s %s\n'%(zabbix_hostname,'lvs_packets_sec',timestamp,lvs_packets_sec))                    f.write('%s %s %s %s\n'%(zabbix_hostname,'lvs_bit_sec',timestamp,lvs_bit_sec))                    f.write('%s %s %s %s\n'%(zabbix_hostname,'lvs_conns_sec',timestamp,lvs_packets_sec))                    f.write('%s %s %s %s\n'%(zabbix_hostname,'lvs_keepalived_vip_status',timestamp,lvs_keepalived_vip_status))       if __name__=='__main__':          monit_lvs()          #把临时文件通过zabbix_sender命令发送到server端          send_data_cmd='/usr/local/zabbix/bin/zabbix_sender -vv -z %s-p %s -T -i %s'%(zabbix_server,zabbix_server_port,tmp_file_path)          #print send_data_cmd          os.popen(send_data_cmd)

定时任务设置：

1 2 3

#crontab -l #zabbix_sender汇报lvs的监控信息 * * * * * /usr/bin/python/usr/local/lvsmonitor/lvs_status_sender.py >>/var/log/crontab.log2>&1

3、zabbix server端监控项配置：lvs_packets_sec,
lvs_bit_sec,
lvs_conns_se,
lvs_keepalived_vip_status,
keepalived,
在zabbix中创建一个lvs监控模板，创建五个名称如上的监控项，键值如下图所示:

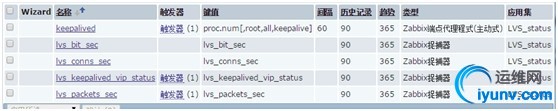

3.1) lvs监控模板中item配置图


3.2) lvs监控模板中tragger配置图
此处对三个监控项进行报警设置
  1） VIP有变动，无论从有到无或从无到有，有变动代表发生了切换，则告警
  2） keepalived进程down掉告警
  3） lvs每秒转发请求大于5W，告警（这个依实际情况判断，如果远远高于正常请求值，代表有CC攻击）



一切设置好后，就可以创建一台监控主机，调用lvs监控模板，然后查看数据获取是否正确。
如有问题，欢迎留言。
