1.实验环境:
- VM Workstation 8
- 两台版本8的虚拟Win Server 2003 企业版(两张网卡)
- Openfiler(linux)共享存储
2.IP地址分配: Server1 Public:192.168.204.4/24 Private: 192.168.153.4/24 Server2 Public:192.168.204.5/24 Private: 192.168.153.3/24 Openfiler :192.168.204.3/24
ITC集群IP :192.168.204.8/24
3.安装的步骤: - 两台虚拟机装好:Win server 2003 企业版 R2,另外安装好Openfiler,调试好iSCSI环境
- 安装和配置域(Active Directory)(两台都安装域和DNS的环境)
遇到的问题:
Active Directory安装向导不能继续,因为林没有为安装Windows 2003 Server准备好,源林的Active Directory架构与这台机器上的Active Directory版本不兼容 解决的方法:
无论用户当前域(林)是Windows 2000、Windows 2003 还是二者的混合,如果需要提升一台新Windows 2003 R2服务器成为混合环境下的R2域控制器,用户会遇到升级失败的问题。dcpromo会提示“Active Directory安装向导不能继续,因为林没有为安装Windows 2003 Server准备好,源林的Active Directory架构与这台机器上的Active Directory版本不兼容”。
在Windows 2000域(林)中提升Windows 2003 域控制器也会遇到同样问题,解决方法很简单,在根域schema主控上运行Windows 2003 光盘i386/adprep.exe /forestprep即可。但运行Windows 2003 R2的第一张安装光盘i386/目录中的ADPrep是不解决问题的,Windows 2003 R2提供了两套ADPrep,第一张光盘只与Windows 2003兼容。如果要将schema扩展到Windows 2003 R2兼容模式,需要运行Windows 2003 R2第二张安装光盘的:/CMPNENTS/R2/ADPREP/adprep.exe /forestprep才可以。
两台服务的DNS的设置分别为:Server1的主DNS为自己,备用的为Server2 Server2的主DNS为自己,备用的为Server1 Server1:
Server2:
网卡1为Public :用于数据传送 网卡2为Private :用于heartbeat(集群内服务器的心跳信号的) 首先要把网卡的优先级设置好,Public为优先级最高;
把public调整到最上面:

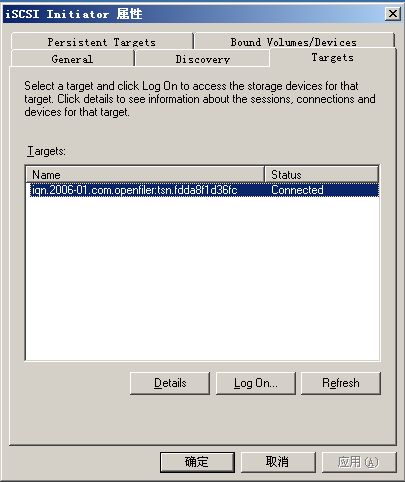

分别在两台服务器上使用MS iSCSI Inititiator作为iSCSI目标服务器的存取端,配置iSCSI Inititiator,使其能够获得iSCSI目标服务器提供的共享存储空间

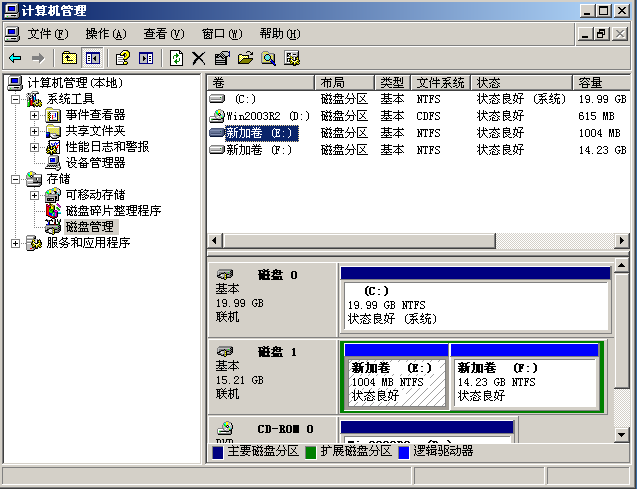

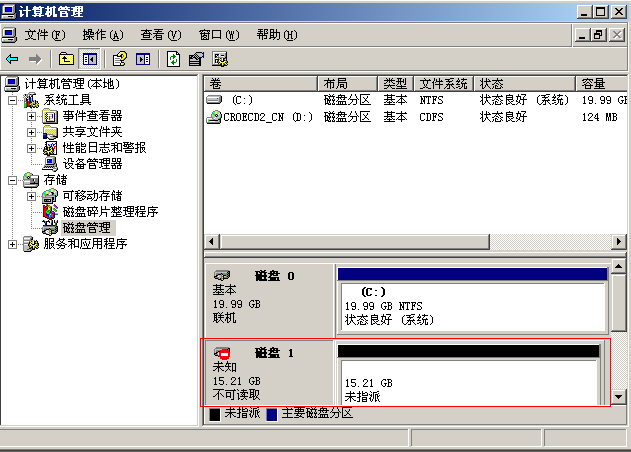

两台服务器的共享盘要一致,盘符和大小都要一致,作为仲裁盘,只要1G就够了,另外的盘作为共享盘,作为以后安装服务使用,例如以后要安装SQL server。
确定后进入新建服务器群集向导
在群集名处输入新建群集的名称,这里是ITC;

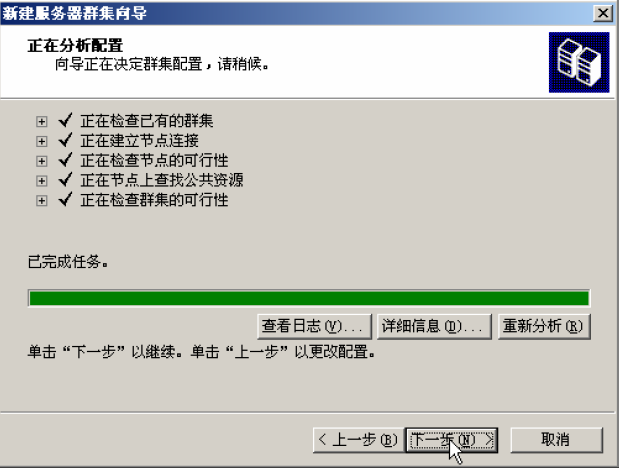

计算机名自动使用本机NETBIOS名称Server1,向导进行分析配置,(没有错误完成后的进度条变绿色):
IP地址处输入群集的IP地址,这里是“192.168.204.8”,输入群集服务的帐号和口令, 本安装使用超级用户“administrator”的帐号和口令作为群集服务的帐号。

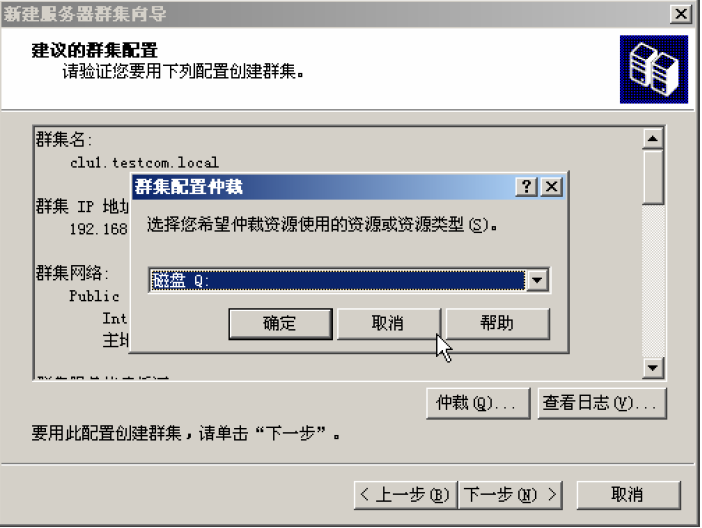

在建议的群集配置中确保仲裁盘使用的是共享磁盘Q:,点击[仲裁(Q)]按钮,确定选择的仲裁盘正确。
开始创建群集,正确完成后创建群集的进度条变绿色。
完成后打开群集管理器,察看已经创建和配置好的群集及群集中的第一个节点的状况。

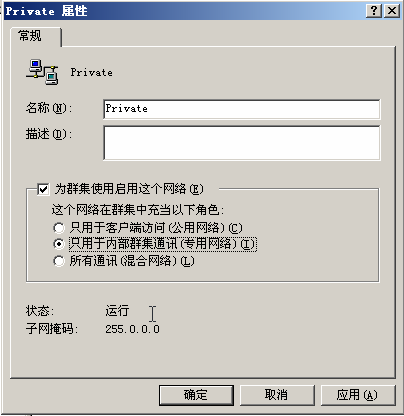

对于仅用于群集心跳检测的网卡(Private) 进行设置,使其只用于内部群集通讯(专用网络):
在第二个节点上安装群集服务所需要的时间比第一个节点要少。安装过程基于第一个节点的配置,配置第二个节点的群集服务网络设置。
在第二个节点上打开群集管理器,选择打开到群集的连接,使用添加节点到群集的操作,群集或服务器名选择ITC。
在请选择计算机处选择Server2,并添加到列表中:

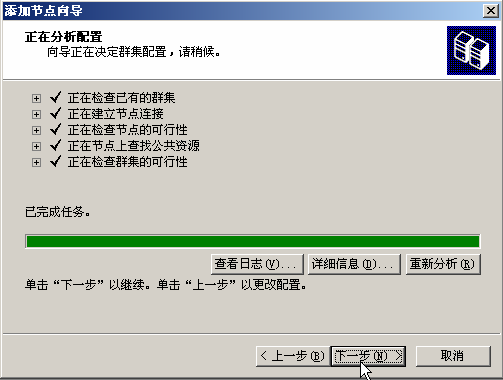

添加节点向导开始分析配置(没有错误完成后的进度条变绿色):
最后在集群管理那里可以看到这面板:
到此,MCSC的基本集群方案就成功了。
4.测试: Server1:
Server2:
|
