FastDFS-Nginx扩展模块源码分析





1. 背景
　　在大多数业务场景中，往往需要为FastDFS存储的文件提供http下载服务，而尽管FastDFS在其storage及tracker都内置了http服务， 但性能表现却不尽如人意；
作者余庆在后来的版本中增加了基于当前主流web服务器的扩展模块(包括nginx/apache)，其用意在于利用web服务器直接对本机storage数据文件提供http服务，以提高文件下载的性能。
　　

2. 概要介绍
　　关于FastDFS的架构原理不再赘述，有兴趣可以参考：http://code.google.com/p/fastdfs/wiki/Overview

2.1 参考架构

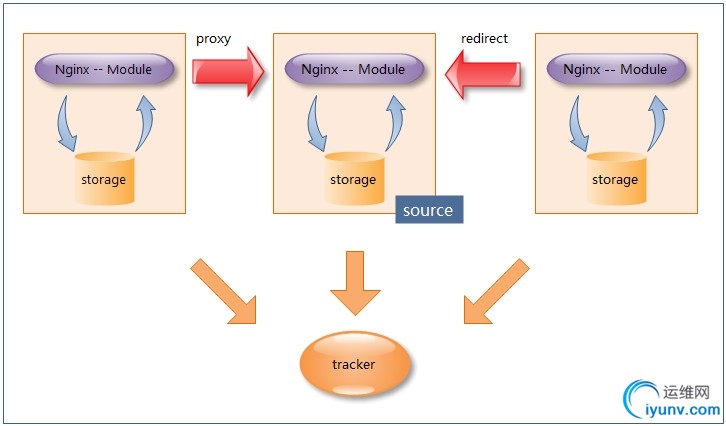

　　使用FastDFS整合Nginx的参考架构如下所示



　　说明： 在每一台storage服务器主机上部署Nginx及FastDFS扩展模块，由Nginx模块对storage存储的文件提供http下载服务， 仅当当前storage节点找不到文件时会向源storage主机发起redirect或proxy动作。
注：图中的tracker可能为多个tracker组成的集群；且当前FastDFS的Nginx扩展模块支持单机多个group的情况
　　

2.2 几个概念
　　storage_id：指storage server的id，从FastDFS4.x版本开始，tracker可以对storage定义一组ip到id的映射，以id的形式对storage进行管理。而文件名写入的不再是storage的ip而是id，这样的方式对于数据迁移十分有利。
storage_sync_file_max_delay：指storage节点同步一个文件最大的时间延迟，是一个阈值；如果当前时间与文件创建时间的差距超过该值则认为同步已经完成。
anti_steal_token：指文件ID防盗链的方式，FastDFS采用token认证的方式进行文件防盗链检查。
　　

3. 实现原理

3.1 源码包说明
　　下载后的源码包很小，仅包括以下文件：



ngx_http_fastdfs_module.c   //nginx-module接口实现文件，用于接入fastdfs-module核心模块逻辑
common.c                    //fastdfs-module核心模块，实现了初始化、文件下载的主要逻辑
common.h                    //对应于common.c的头文件
config                      //编译模块所用的配置，里面定义了一些重要的常量，如扩展配置文件路径、文件下载chunk大小
mod_fastdfs.conf            //扩展配置文件的demo
　　

3.2 初始化


3.2.1 加载配置文件
　　目标文件：/etc/fdfs/mod_fastdfs.conf

3.2.2 读取扩展模块配置
　　一些重要参数包括：



      group_count           //group个数
url_have_group_name   //url中是否包含group
group.store_path      //group对应的存储路径
connect_timeout       //连接超时
network_timeout       //接收或发送超时
storage_server_port   //storage_server端口，用于在找不到文件情况下连接源storage下载文件(该做法已过时)
response_mode         //响应模式，proxy或redirect
load_fdfs_parameters_from_tracker //是否从tracker下载服务端配置
3.2.3 加载服务端配置
　　根据load_fdfs_parameters_from_tracker参数确定是否从tracker获取server端的配置信息

• load_fdfs_parameters_from_tracker=true:


• 调用fdfs_load_tracker_group_ex解析tracker连接配置 ；

• 调用fdfs_get_ini_context_from_tracker连接tracker获取配置信息；

• 获取storage_sync_file_max_delay阈值

• 获取use_storage_id

• 如果use_storage_id为true，则连接tracker获取storage_ids映射表(调用方法：fdfs_get_storage_ids_from_tracker_group)


• load_fdfs_parameters_from_tracker=false:


• 从mod_fastdfs.conf加载所需配置：storage_sync_file_max_delay、use_storage_id;

• 如果use_storage_id为true，则根据storage_ids_filename获取storage_ids映射表(调用方法：fdfs_load_storage_ids_from_file)


　　

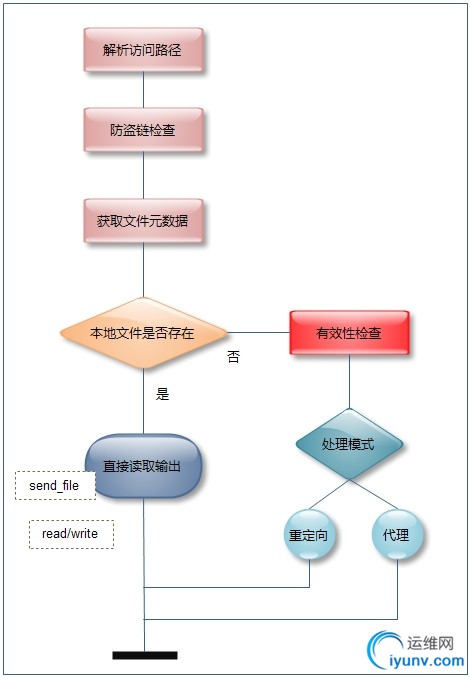

3.3 下载过程


3.3.1 解析访问路径
　　得到group和file_id_without_group两个参数;
　　

3.3.2 防盗链检查

• 根据g_http_params.anti_steal_token配置(见http.conf文件)，判断是否进行防盗链检查；

• 采用token的方式实现防盗链, 该方式要求下载地址带上token，且token具有时效性(由ts参数指明);


　　检查方式：

   md5(fileid_without_group + privKey + ts) = token; 同时ts没有超过ttl范围 (可参考JavaClient CommonProtocol)

　　调用方法：fdfs_http_check_token
关于FastDFS的防盗链可参考： http://bbs.chinaunix.net/thread-1916999-1-1.html
　　

3.3.3 获取文件元数据
　　根据文件ID 获取元数据信息, 包括：源storage ip,文件路径、名称，大小
代码：



    if ((result=fdfs_get_file_info_ex1(file_id, false, &file_info)) != 0)...
　　在fdfs_get_file_info_ex1 的实现中，存在一个取巧的逻辑：
  当获得文件的ip段之后，仍然需要确定该段落是storage的id还是ip。
代码：



  fdfs_shared.func.c
-> fdfs_get_server_id_type(ip_addr.s_addr) == FDFS_ID_TYPE_SERVER_ID
...
if (id > 0 && id  FDFS_MAX_SERVER_ID(见tracker_types.h)之间；
其中FDFS_MAX_SERVER_ID = (1  0 && (time(NULL) - \
file_info.create_timestamp > '''storage_sync_file_max_delay''')))
　　

B. 如果是redirect后的场景，同样报错;如果是由其他storage节点redirect过来的请求，其url参数中会存在redirect一项　　
在通过有效性检查之后将进行代理或重定向处理

• 重定向模式


　　配置项response_mode = redirect，此时服务端返回返回302响应码，url如下：



http:// {源storage地址} : {当前port} {当前url} {参数"redirect=1"}(标记已重定向过)
　　
　　代码：



      response.redirect_url_len = snprintf( \
response.redirect_url, \
sizeof(response.redirect_url), \
"http://%s%s%s%s%c%s", \
file_info.source_ip_addr, port_part, \
path_split_str, url, \
param_split_char, "redirect=1");
　　
　　注：该模式下要求源storage配备公开访问的webserver、同样的端口(一般是80)、同样的path配置。

• 代理模式


　　配置项response_mode = proxy，该模式的工作原理如同反向代理的做法，而仅仅使用源storage地址作为代理proxy的host，其余部分保持不变。
代码：

       if (pContext->proxy_handler != NULL)
{
return pContext->proxy_handler(pContext->arg, \
file_info.source_ip_addr);
}
//其中proxy_handler方法来自ngx_http_fastdfs_module.c文件的ngx_http_fastdfs_proxy_handler方法
//其实现中设置了大量回调、变量，并最终调用代理请求方法，返回结果：
rc = ngx_http_read_client_request_body(r, ngx_http_upstream_init);  //执行代理请求，并返回结果

3.3.6 输出本地文件

当本地文件存在时，将直接输出。

• 根据是否trunkfile获取文件名，文件名长度、文件offset;


　　代码：



    bTrunkFile = IS_TRUNK_FILE_BY_ID(trunkInfo);
if (bTrunkFile)
{
trunk_get_full_filename_ex(pStorePaths, &trunkInfo, \
full_filename, sizeof(full_filename));
full_filename_len = strlen(full_filename);
file_offset = TRUNK_FILE_START_OFFSET(trunkInfo) + \
pContext->range.start;
}
else
{
full_filename_len = snprintf(full_filename, \
sizeof(full_filename), "%s/data/%s", \
pStorePaths->paths[store_path_index], \
true_filename);
file_offset = pContext->range.start;
}
　　

• 若nginx开启了send_file开关而且当前为非chunkFile的情况下尝试使用sendfile方法以优化性能;


　　代码：



    if (pContext->send_file != NULL && !bTrunkFile)
{
http_status = pContext->if_range ? \
HTTP_PARTIAL_CONTENT : HTTP_OK;
OUTPUT_HEADERS(pContext, (&response), http_status)
......
return pContext->send_file(pContext->arg, full_filename, \
full_filename_len, file_offset, download_bytes);
}
　　

• 否则使用lseek 方式随机访问文件，并输出相应的段;


　　做法：使用chunk方式循环读，输出...
代码：



    while (remain_bytes > 0)
{
read_bytes = remain_bytes send_reply_chunk(pContext->arg, \
(remain_bytes == 0) ? 1: 0, file_trunk_buff, \
read_bytes) != 0)
{
close(fd);
return HTTP_INTERNAL_SERVER_ERROR;
}
}
　　
　　其中chunk大小见config文件配置： -DFDFS_OUTPUT_CHUNK_SIZE='256*1024'
