Nginx 源码分析-- 浅谈对模块module 的基本认知

heike1

　　分析nginx源码，谈到模块module是必然的。纵观nginx源码，可以说模块module机制是整个nginx的骨架。因此，对nginx的源码进行分析，那么对模块module就需要有一个基本的认知。在浅谈开始，我们要明确nginx 模块构架是从编译阶段开始的，不像apache那样可以动态的添加模块，nginx使用的是静态模块。这应该也是nginx 为何效率高的原因之一。对nginx的模块认知，必须要提到一篇大大有名的文章，我想也是每个分析nginx源码的人都拜读过的文章《Emiller's Guide To Nginx Module Development 》里面的内容虽然少了点，但讲得非常经典，因此特别在这里推荐一个。
　　对模块module的认知，先来看三个数据结构。模块指令数据结构（ngx_command_t）、模块定义数据结构（ngx_module_t）、模块核心数据结构。模块核心数据结构具体来说可以分为4大类：
　　NGX_CORE_MODULE、NGX_CONF_MODULE、NGX_EVENT_MODULE 和 NGX_HTTP_MODULE。对于这个数据结构本文选取其中的NGX_CORE_MODULE进行说明。
1、模块指令数据结构（ngx_command_t）
定义如下：



struct ngx_command_s {
ngx_str_t             name;
ngx_uint_t            type;
char               *(*set)(ngx_conf_t *cf, ngx_command_t *cmd, void *conf);
ngx_uint_t            conf;
ngx_uint_t            offset;
void                 *post;
};
　　name指代命令的类型，具体来说就是配置文件中的配置的参数名。type 为命令的类型如：在主配置文件中配置该命令参数为NGX_HTTP_MAIN_CONF。参数*(*set)(ngx_conf_t *cf, ngx_command_t *cmd, void *conf) 为执行该命令的函数。conf 为配置信息，offset偏移量，最后一个基本上都是NULL。
2、模块定义数据结构（ngx_module_t）


View Code


struct ngx_module_s {
ngx_uint_t            ctx_index;
ngx_uint_t            index;
ngx_uint_t            spare0;
ngx_uint_t            spare1;
ngx_uint_t            spare2;
ngx_uint_t            spare3;
ngx_uint_t            version;
void                 *ctx;
ngx_command_t        *commands;
ngx_uint_t            type;
ngx_int_t           (*init_master)(ngx_log_t *log);
ngx_int_t           (*init_module)(ngx_cycle_t *cycle);
ngx_int_t           (*init_process)(ngx_cycle_t *cycle);
ngx_int_t           (*init_thread)(ngx_cycle_t *cycle);
void                (*exit_thread)(ngx_cycle_t *cycle);
void                (*exit_process)(ngx_cycle_t *cycle);
void                (*exit_master)(ngx_cycle_t *cycle);
uintptr_t             spare_hook0;
uintptr_t             spare_hook1;
uintptr_t             spare_hook2;
uintptr_t             spare_hook3;
uintptr_t             spare_hook4;
uintptr_t             spare_hook5;
uintptr_t             spare_hook6;
uintptr_t             spare_hook7;
};
　　　　这个结构体参数比较多，但似乎其中的很多都没什么太大用。这里说明几个常用的参数基本认识一下，index 在所有模块中的位置，可以说是游标，因为nginx所有的模块都放在了一个模块数组中ngx_modules[]中（详情见后文）不需要自己设置，自动生成的。*ctx 指向模块核心数据结构的指针（每个模块必备），*commands指向模块指令数据结构的指针。type模块的类型，接下来几个函数指针就是，在某些特定时候需要调用该模块完成些功能，如(*init_master)(ngx_log_t *log) 即在master初始化时调用，其他类是。
3、模块核心数据结构
　　前面已经说明了，这种数据结构有4大类，这里选取 ngx_core_module_t 来进行简单认知。



    typedef struct {
ngx_str_t             name;  /*名字*/
void               *(*create_conf)(ngx_cycle_t *cycle);  /*创建时调用*/
char               *(*init_conf)(ngx_cycle_t *cycle, void *conf);    /*初始化时调用*/
} ngx_core_module_t;
　　认识完以上三种数据结构，那么我们开始好奇这三种数据结构是怎样嵌入到源码中工作的呢？如果有记得的在前文中提到了ngx_modules[]这样的一个数组，但是在源码中却没有？不错，源码中确实没有ngx_modules[]这样的一个数组，但请不要忘了nginx的软件构建是从编译开始的。怎么理解？简单的理解，就是部分源码结构体是需要在configure 执行后生成的。那么把模块嵌入nginx中的工作就交给configure吧！在执行完configure后，打开objs文件夹看到一个ngx_modules.c的文件，好奇的，赶紧打开看看，里面就有你想知道的内容！
ngx_module_t *ngx_modules[] = {
&ngx_core_module,
&ngx_errlog_module,
…
}
　　明白了吧！模块的编译后的地址都在这里，是不是感慨nginx精妙的构建！说到这里，你可能还是似懂非懂，那么我自己来写一个模块module 来对介绍的基本认知进行理性的看待,也加深对前面所说的理解，学以致用！这里写的是ngx_core_module_t 类型模块，核心模块。为了突出主干，并没有写什么功能仅演示下而已。首先，在src文件夹下建立test文件夹，后添加test.c源文件，代码如下：




#include
#include

static void *ngx_test_module_create_conf(ngx_cycle_t *cycle);
char * ngx_test(ngx_conf_t *cf, ngx_command_t *cmd, void *conf);
static ngx_command_t ngx_test_commands[] = {
{
ngx_string("commands"),
NGX_MAIN_CONF|NGX_DIRECT_CONF|NGX_CONF_NOARGS,
/*
第一参数，模块中没有初始化函数；
第二参数，nginx.conf配置文件的指令配置类型，就像worker_processes；
第三个参数，该指令后面没有参数
*/
ngx_test,
0,
0,
NULL
},
ngx_null_command /*命令集结束*/
};
static ngx_core_module_t ngx_test_module_ctx = {
ngx_string("test"),
ngx_test_module_create_conf,
NULL
};
ngx_module_t ngx_test_module = {
NGX_MODULE_V1,
&ngx_test_module_ctx,
ngx_test_commands,
NGX_CORE_MODULE,
NULL,
NULL,
NULL,
NULL,
NULL,
NULL,
NULL,
NGX_MODULE_V1_PADDING
};
char * ngx_test(ngx_conf_t *cf, ngx_command_t *cmd, void *conf)
{
FILE *fp = fopen("test", "w");
fprintf(fp,"call ngx_test\n");
fclose(fp);
return NGX_CONF_OK;
}
static void *ngx_test_module_create_conf(ngx_cycle_t *cycle){
printf("call ngx_test_module_create_conf\n");
}

　　对代码进行简单说明下，三大结构体前文已经说了，代码功能为：显示模块创建是调用了 ngx_test_module_create_conf，若配置文件中有 commands 指令就会在nginx所在目录下创建test文件，并向其中写入call ngx_test这个字符串。
　　建立 config 文件，主要用于configure时将我们写的test模块包括进去。内容如下：



ngx_addon_name=ngx_test_module
CORE_MODULES="$CORE_MODULES ngx_test_module"
NGX_ADDON_SRCS="$NGX_ADDON_SRCS $ngx_addon_dir/test.c"
　　三条语句，三个功能：指定添加模块名，指定模块类型，指定模块源文件路径
　　然后，我们执行configure 注意添加参数，加入我们编写的test模块：
　　./configure --add-module=src/test
　　执行过程中，可以发现
　　configuring additional modules
　　adding module in src/test
　　+ ngx_test_module was configured
　　这条信息即可表示我们编写的test模块已经添加进编译过程了。如果比较好奇，nginx中有多少默认（直接configure不添加其他参数）的核心模块，我们不妨找到源码中的 ngx_cycle.c （本人用的是 nginx 1.3.0版本代码）文件，将其中添加上一条printf语句，详细如下：



    for (i = 0; ngx_modules; i++) {
if (ngx_modules->type != NGX_CORE_MODULE) {
continue;
}
module = ngx_modules->ctx;
     printf("core modules:  %s \n",module->name.data);
if (module->create_conf) {
rv = module->create_conf(cycle);
if (rv == NULL) {
ngx_destroy_pool(pool);
return NULL;
}
cycle->conf_ctx[ngx_modules->index] = rv;
}
}
　　　　好了，工作基本完成了，make一下，然后sudo make install。哦，对了，别忘记了在nginx.conf 中 加上 “ commands; ”，要不然我们写的 ngx_command_t 不会执行了。运行nginx后，运行结果如下：

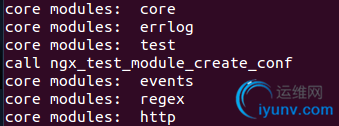

图1 自定义nginx核心模块运行结果
　　阅读到这里，我想大家应该对nginx 中的 module 有了一个基本的认知，要想了解nginx的运行机制这点应该很重要的。如果要对源码进行分析，本文提到的几个结构体就应该更加要熟悉了。nginx 中的功能都是以模块的形式进行开发的，如events、http等，就是日志系统（errlog）也是用模块实现，即使并不想分析源码有了这些基本的认知对于理解配置nginx也应有很大的帮助！
