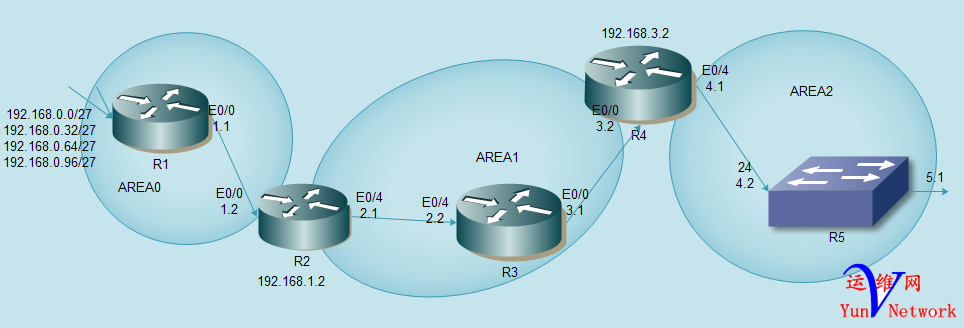

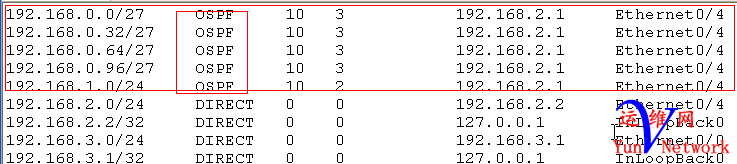

OSPFvirtual-link采用由两层组成的分层结构,这要求所有的区域都与主干区域(区 域0)直接相连。但是,当某个OSPF区域与OSPF主干区域(区域0)之间没有直接连接时,便会导致LSDB不一致以及该区域中的网络无法到达区域0。 采用虚链路在该区域与主干区域之间建立起逻辑的连接,便可解决LSDB不一致以及该区域中的网络无法到达区域0的问题。 华为虚链路ospf实验 拓扑图: 环境:4台华为防火墙,1台交换机 /////////////R1的路由器配置////////////////// system-view [r2] sysname r1 [r1]router id 1.1.1.1 [r1]int loop 1 [r1-LoopBack1]ip add 192.168.0.1 27 [r1-LoopBack1]ip add 192.168.0.33 27 sub 表明是一个辅助地址 [r1-LoopBack1] ip add 192.168.0.65 27 sub [r1-LoopBack1] ip add 192.168.0.97 27 sub [r1-LoopBack1] int eth0/0 [r1-Ethernet0/0]ip add 192.168.1.1 24 [r1-Ethernet0/0]quit [r1]ospf 进入ospf配置模式 [r1-ospf-1]area 0 [r1-ospf-1-area-0.0.0.0]network 192.168.0.1 0.0.0.0 [r1-ospf-1-area-0.0.0.0]network 192.168.0.33 0.0.0.0 [r1-ospf-1-area-0.0.0.0]network 192.168.0.65 0.0.0.0 [r1-ospf-1-area-0.0.0.0]network 192.168.0.97 0.0.0.0 [r1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0 [r1]local-user user1 [r1-luser-user1]password simple 123 [r1-luser-user1]service-type telnet level 3 ///////////////R2路由器配置//////////////////// system-view [r3]sysname r2 [r2]int eth0/0 [r2-Etherent0/0]ip add 192.168.1.2 24 [r2-Etherent0/0]int eth0/4 [r2-Etherent0/4]ip add 192.168.2.1 24 [r2-Etherent0/4]quit [r2]ospf [r2-ospf-1]area 0 [r2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 [r2-ospf-1]area1 [r2-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255 ///////////////////已经能够学到R1的IP地址//////////////////////// [r2]local-user user1 [r2-luser-user1]password simple 123 [r2-luser-user1]service-type telnet level 3 /////////////////////R3路由器配置/////////////////////////// system-view [H3C]sysname r3 [r3]int eth0/4 [r3-Ethernet0/4]ip add 192.168.2.2 24 [r3]firewall zone untrust 把eth0/4加入untrust区域 [r3-zone-untryst]add interface eth0/4 [r3-zone-untryst]int eth0/0 [r3-Etherent0/0]ip add 192.168.3.1 24 [r3]ospf [r3-ospf-1] area 1 [r3-ospf-a-area-0.0.0.1]network 192.168.2.2 0.0.0.0 [r3-ospf-a-area-0.0.0.1]network 192.168.3.1 0.0.0.0 [r3]local-user user1 [r3-luser-user1]password simple 123 [r3-luser-user1]service-type telnet level 3 ///////////////////////////R4的路由器配置///////////////////////////// system-view [H3C]sysname r4 [r4] int eth0/0 [r4-Etherent0/0]ip add 192.168.3.2 24 [r4-Etherent0/0]int eth0/4 [r4-Etherent0/4]ip add 192.168.4.1 24 [r4]firewall zone untrust [r4-zone-untrust]add interface eth0/4 [r4-zone-untrust]quit [r4]ospf [r4-ospf-1]area 1 [r4-ospf-1-area-0.0.0.1]network 192.168.3.2 0.0.0.0 [r4-ospf-1-area-0.0.0.1]quit [r4-ospf-1]area 2 [r4-ospf-1-area-0.0.0.2]network 192.168.4.1 0.0.0.0 [r4-ospf-1-area-0.0.0.2]quit system-view [r4]local-user user1 [r4-luser-user1]password simple 123 [r4-luser-user1]service-type telnet level 123 /////////////////////////////R5的路由器配置////////////////////////////////// system-view [Quidway]sysname r5 [r5]vlan 10 [r5-vlan10]port e0/24 [r5-vlan10]int vlan 10 [r5-vlan-interface 10]ip add 192.168.4.2 255.255.255.0 [r5]int LoopBack 1 [r5-LoopBack1]ip add 192.168.5.1 255.255.255.0 [r5-LoopBack1]quit [r5]ospf [r5-ospf]area 2 [r5-ospf-area-0.0.0.2]network 192.168.4.2 0.0.0.0 [r5-ospf-area-0.0.0.2]network 192.168.5.1 0.0.0.0 system-view [r5]local-user user1 [r5-luser-user1]password simple 123 [r5-luser-user1]service-type telnet level 3 /////////////////////虚链接配置R4////////////////////////////////// system-view [r4]ospf [r4-ospf-1]area 1 [r4-ospf-1-area-0.0.0.1]vlink-peer 192.168.1.2 对端的router ID ////////////////R2的虚链接配置////////////////////// system-view [r2]ospf [r2-ospf-1]area 1 [r2-ospf-1-area-0.0.0.1]vlink-peer 192.168.3.2对端的router id //////////////////查看R5的路由表////////////////////////////// //////////////////查看R1的路由表///////////////////////////// 实现路由归纳仅需要在ABR路由上做 [r2-ospf-1-area-0.0.0.1]abr-summart 192.168.0.0 255.255.255.128 R5查看路由表
|
