nagios + pnp 图形化界面之一（pnp）

tilg

如今，监控系统是琳琅满目，有Nagios、Cacti、Zabbix、Centreon、Munin等，也有系统集成如FAN等。个人在经过不同监控的安装测试后，还是比较倾向于Nagios的监控，简单命令；而且结合PNP + nagios等插件可以实现图表的功能。

Nagios、Pnp使用的是RRDtool工具来实现画图的。

用 PNP 绘制历史曲线

      Pnp 是一个基于 php 和 perl，用 rrdtool将 nagios 采集的数据绘制图表的工具，所以安装
pnp 之前必须先安装 php、perl和 rrdtool。

1、准备工作
光盘中提供如下软件包

     yum install php*

     yum install perl*

     yum install cairo-devel
     yum install glib2-devel
     yum install pango pango-devel
     yum install libxml2-devel
安装过程略

其他安装包需要从互联网下载：
     rrdtool-1.4.5.tar.gz
     pnp-0.4.14.tar.gz
     cgilib-0.6.tar.gz

2、 安装 PNP
   2.1 . 安装 cgilib

---

                 tar zxvf cgilib-0.6.tar.gz
                 cd cgilib-0.6
                 cp libcgi.a /usr/local/lib
                 cp cgi.h /usr/include

---

  2.2．安装 rrdtool

---

                tar zxvf rrdtool-1.4.5.tar.gz
                cd rrdtool-1.4.5
                ./configure --prefix=/usr/local/rrdtool
                make
                make install

---

  2.3．安装 pnp

---

                tar zxvf pnp-0.4.14.tar.gz
                cd pnp-0.4.14
                ./configure -- with-rrdtool=/usr/local/rrdtool/bin/rrdtool
                make all
                make install
                make install-config
                make install- init

---

      注意： ./configure  完成后会出现安装结果，注意下面的红色粗体字， 说RRDs Perl Modules
在大量安装时可以加速，暂忽略之，继续。
*** Configuration summary for pnp 0.4.14 09-09-2013 ***

如果使用加速功能，从网上找到解决方法（未测试过） ，用下面的命令：
       ln -sv /usr/local/rrdtool/lib/perl/5.10.1/x86_64-linux-thread-multi/auto/RRDs/RRDs.so /usr/lib/perl5/

       ln -sv /usr/local/rrdtool/lib/perl/5.10.1/x86_64-linux-thread-multi/RRDs.pm /usr/lib/perl5/

        之后继续 make all

2.4．让 apache 的首页默认页支持 php 格式
                编辑 httpd.conf，在 DirectoryIndex 后面加上 index.php：
                         DirectoryIndex index.html index.html.var index.php
                重新启动 apache 服务

访问 http://localhost/nagios/pnp/index.php?host=localhost 能看到图形
如果 nagios 尚未采集数据，看到可能是下面的样式。这个是安装 rrdtool-1.2.30 的提示，

3、 将绘图功能加入 nagios

    3.1．编辑 nagios.cfg

    3.2．修改绘图命令

将原来的 command_line 后的内容替换为下面的内容

     3.3．修改监控目标主机文件

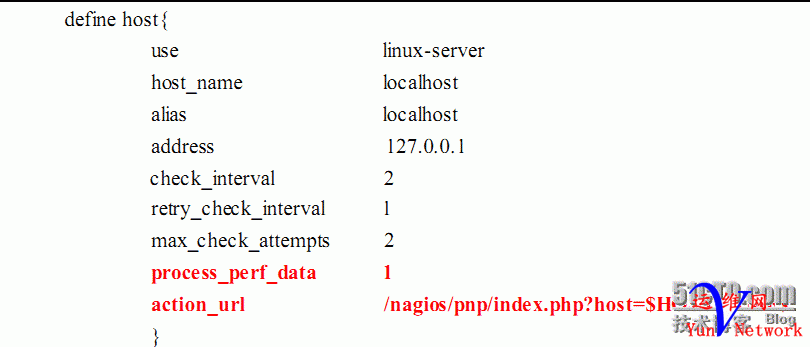

在目标主机配置文件中加入如下所示的红色粗体字

     如果你要监控的目标主机都需要绘制曲线的话，可以在 1.4 节中介绍的模板中添加上述
红色字体，这样就不用每个主机都添加了，又节省好大一笔工作量。赚了。

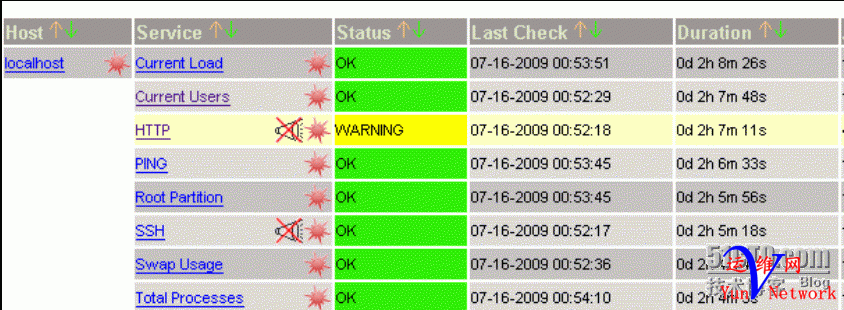

重启 nagios， 打开监控页面后，就能看到监控目标主机旁边有红色的类似小太阳的图标。
每个 service 后面都带图标是因为测试时，在每项服务后面都加了上面的那两行命令，但使用中发现没什么用，每次点击单个服务后的太阳图标，照样把其他服务的历史曲线带出来。

当 nagios 获取到数据以后，点击红色的太阳图标就能看到绘图曲线了

   3.4．自定义图表时间范围
     上图右侧可以看到绘图的时间范围——Timeranges，最短 4 小时。但有时我们需要查看
更短时间范围的曲线时，默认的页面就办不到了，需要手工修改一下配置文件：
                          /usr/local/nagios/etc/pnp/config.php

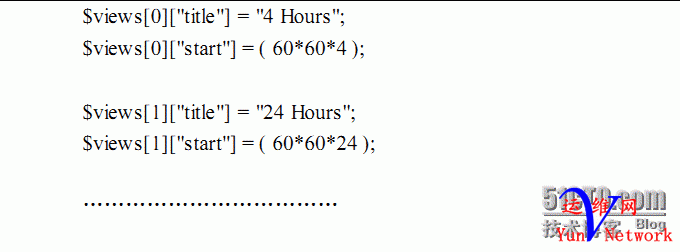

     关于时间范围定义的默认配置是这样的：

      在配置里增加 30 分钟和 1 小时、2 小时的时间间隔，在上述配置的前面增加下面的内
容，注意将 view[]的数字重新排序。

          此外，配置文件的第 86 行为默认打开时以哪个时间范围显示图表。
                        $conf['overview-range'] = 1;
          按上面的配置，默认打开时，图表的时间范围是 1 小时内的。可酌情修改。

     上述参数修改完毕后重新启动 nagios 就可以了，打开页面在右侧 Timeranges 下可以看
到新增加了 3 个时间范围——30 分钟、1 小时、2 小时。依次点击查看。
最近半小时的曲线图

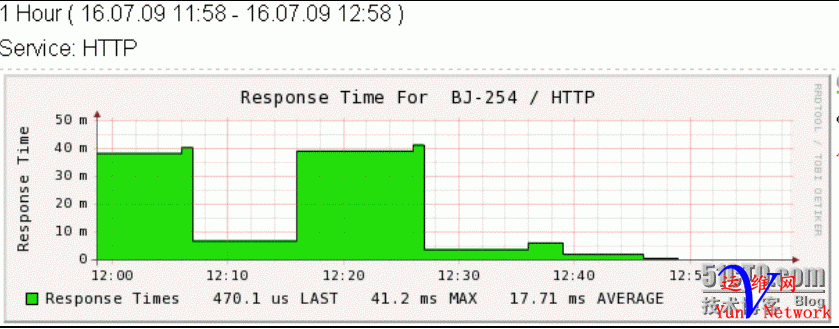

   最近 1 小时的曲线图

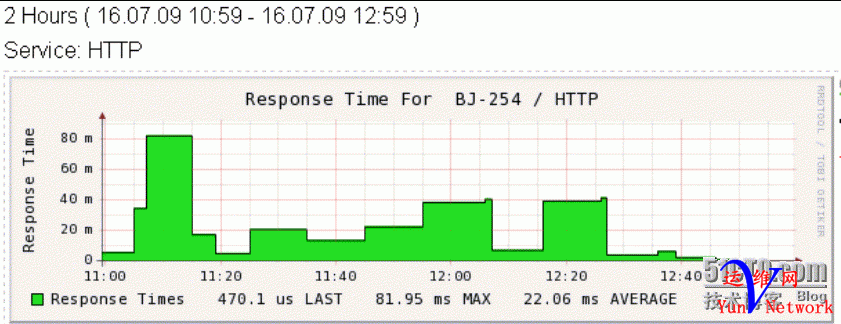

最近两小时的曲线图
