第一篇、Apache和Tomcat的整合

孕味

1、web架构

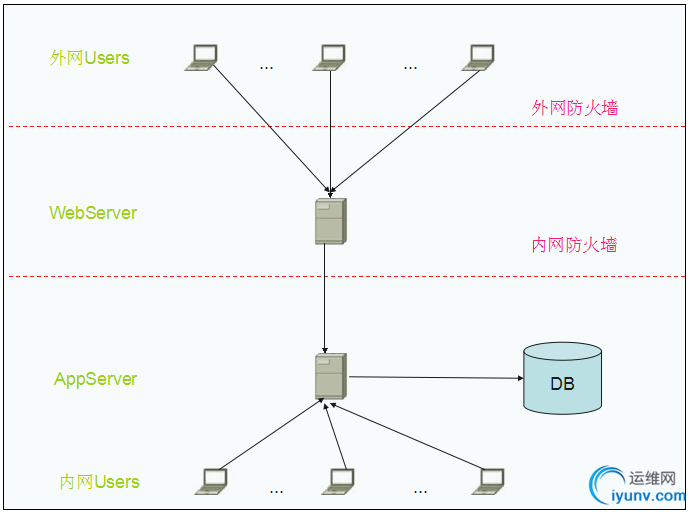

　　首先上图，解释web通用架构

　　通常情况下分为三大块 ：
　　★ Web server ：  通常情况下由 Apache Http Server  、 IBM Http Server  、IIS（很少用到）  组成，可以是一个或者多个 ，企业应用程序走WebServer访问，防止将应用EAR包、War
　　包暴漏在外网环境，增加系统的安全性，同时可用来分发用户请求（在集群的环境下），解析静态文件（例如js，img，css等文件）降低应用程序的压力（在很多应用程序中访问静态文件走的是系统Action
　　来获取，这样子达不到降压的效果，WebServer组件会将其当作为动态资源去获取）.
　　★ App Server :   通常为我们的web容器 Tomcat、Weblogic、WebSphere、Jboss 等 ，应用程序运行在web容器中，应用服务器一般都有多个，其和WebServer的链接必定是通过企业内网
　　如果是外网链接那么这样的架构也就失去了意义 .
　　★ DB Server ：　这个一看就知道是什么了，数据库服务器　.
　　生产环境下，外网用户通过WebServer层来访问系统，在安全性要求不是非常高的情况下，内网用户可以直接访问AppServer，一般情况下企业员工也不会对企业应用进行攻击，如果存在这样的人，那
　　就要从自身素质考虑的 嘿嘿...
2、Apache + Tomcat
　　      Ⅰ说明
　　           Apache Http Server 为apache下opensource项目，是应用比较广泛的Web Server组件，可以到官网下载安装http://httpd.apache.org/
　　
　　      Ⅱapache的安装
　　           实验环境在window下直接双击安装程序进行安装，在Linux下请参考官网指南 http://httpd.apache.org/docs/2.2/install.html 写的很详细.
　　

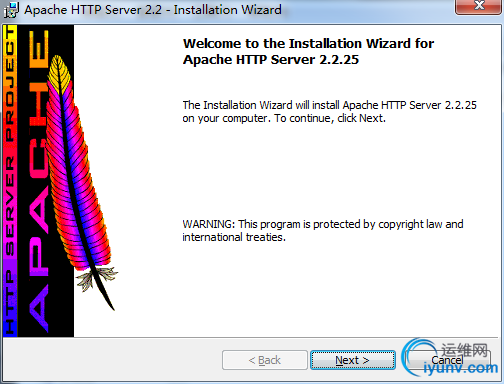

　　         Next 到下面的界面
　　

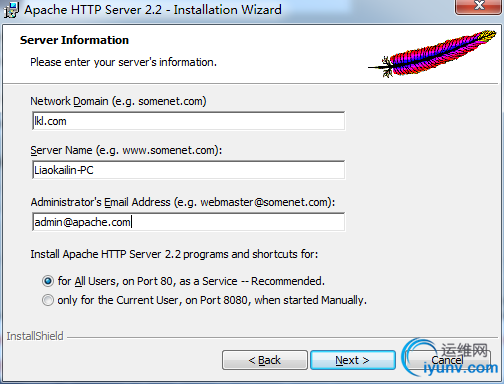

　　Server Name 需要配置正确，使用计算机名（保证能ping通） 如图 ：

　　填写完毕后继续Next

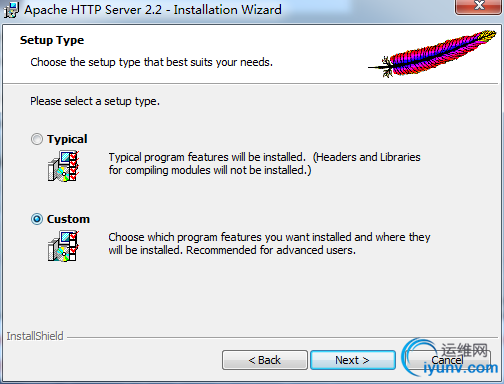

　　选择自定义安装后Next

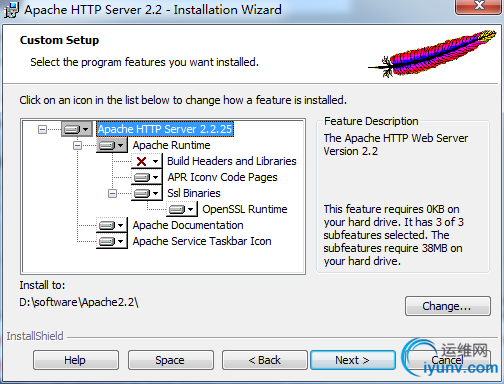

　　设置安装路径 不要有中文或者空格

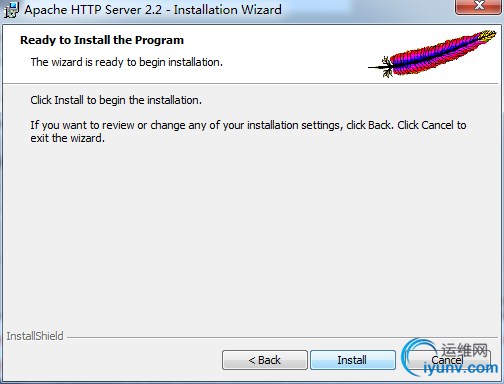

　　开始安装Install

　　安装完成以后在屏幕右下角出现：

　　点击该图标

　　表示当前apache在运行.
　　开始菜单增加了apache的信息

　　
　　打开浏览器输入 http://localhost 得到如下结果：

　　至此 apache 安装成功 ! 耶...
　　
　　     Ⅲ   Apache Http Server 配置

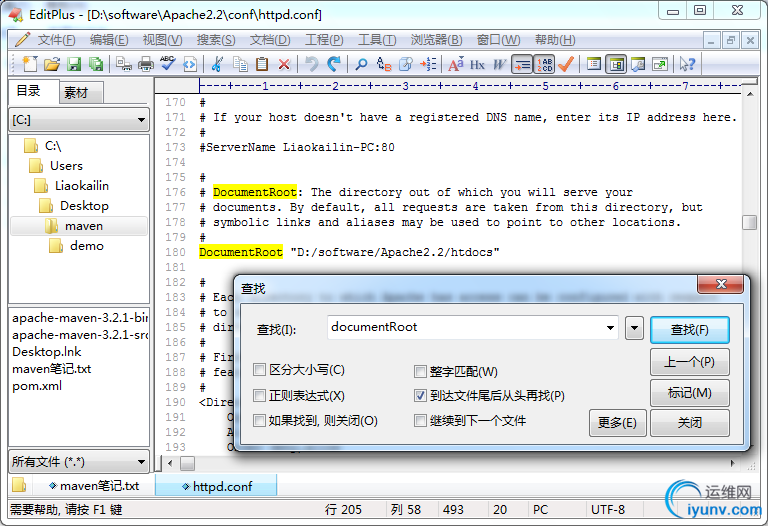

　　           找到安装目录 conf/httpd.conf 文件并打开，搜索documentRoot字段
　　
　　       将DocumentRoot修改如下：

#DocumentRoot "D:/ software/Apache2.2/htdocs" 　　DocumentRoot "d:/deployment"

　　继续往下修改，找到

# # This should be changed to whatever you set DocumentRoot to. # 　　将修改如下 　　#

　　修改完毕以后测试一下修改配置文件是否正确

　　如果正确则命令行窗口会一闪而过。
　　通过以上的配置将apache的工作文件目录修改到了d:\deployment文件夹下，因此在d盘下创建对应的目录，并建立一个index.html文件。apache 默认访问文件目录下index.html文件，在httpd.conf
　　文件中设置 :

# # DirectoryIndex: sets the file that Apache will serve if a directory # is requested. #     DirectoryIndex index.html

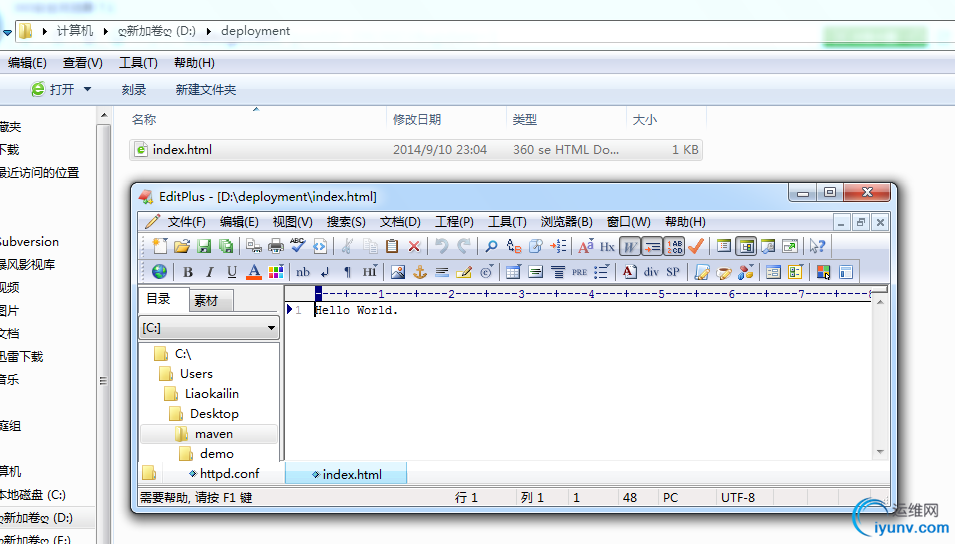

　　建立目录如下：

　　重启apache

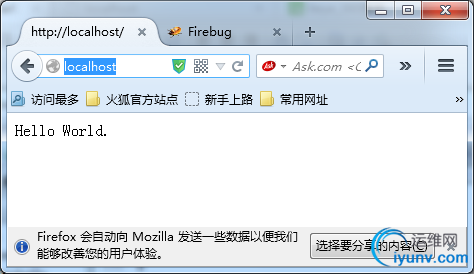

　　访问 http://localhost

　　
　　    Ⅳ tomcat的安装

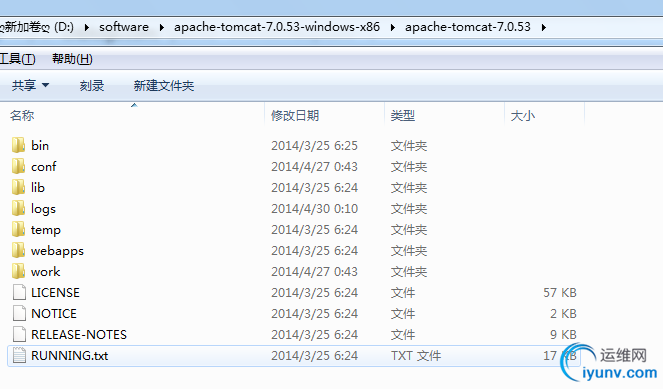

　　      tomcat的安装应该是每个开发人员都会的，这里使用的是解压版的tomcat7
　　
　　    Ⅴ 整合
　　            准备工作都已完毕，整合开始
　　            apache 只能解析静态的文件（例如刚访问的index.html,但是遇到index.jsp就无法解析），如果遇到动态的文件就需要交给web容器来解析（这里是tomcat）。
　　            那么如何将动态资源的解析交给tomcat的 ？？？
　　            apache有一个叫mod_jk的模块，通过配置表示式后将请求通过mod_jk 然后传递给tomcat 。
　　            操作步骤：
　　              1. 加入mod_jk模块

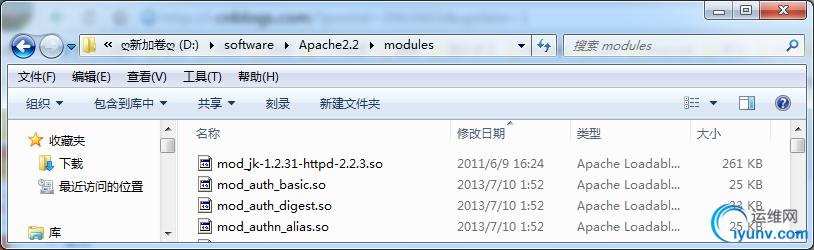

　　                      该模块名称为： mod_jk-1.2.31-httpd-2.2.3.so，将其加入到apache安装目录下modules下

　　
　　
　　
　　
　　              2. 配置解析表达式
　　
　　打开httpd.conf文件，在文件末尾追加如下内容：
　　

LoadModule jk_module modules/mod_jk-1.2.31-httpd-2.2.3.so JKWorkersFile conf/workers.properties JkLogFile logs/mod_jk.log DirectoryIndex index.html index.htm index.jsp index.action ErrorLog logs/error_log.txt CustomLog logs/access_log.txt common 　　JkMount /*WEB-INF ajp13 JkMount /*.action ajp13 JkMount /servlet/* ajp13 JkMount /*.jsp ajp13 JkMount /*.do ajp13 JkMount /*.action ajp13 JkMount /*.json ajp13 JkMount /WebDemo/HelloWorld ajp13

　　

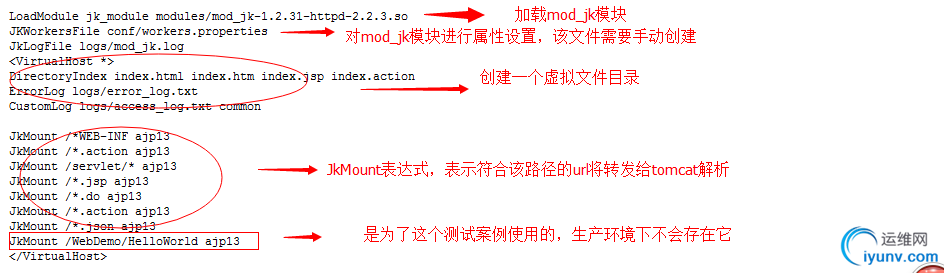

　　该段配置作用如下：

　　在conf目录下建立worders.properties文件，其内容如下

workers.tomcat_home=D:/software/apache-tomcat-7.0.53-windows-x86/apache-tomcat-7.0.53 ps=/ worker.list=ajp13 worker.ajp13.port=8009 worker.ajp13.host=localhost worker.ajp13.type=ajp13

　　√  workers.tomcat_home：用来指定tomcat的位置
　　√  worker.list :指定工作的的web容器映射
　　√  worker.ajp13.host ： 访问host
　　√  worker.ajp13.type： 访问协议

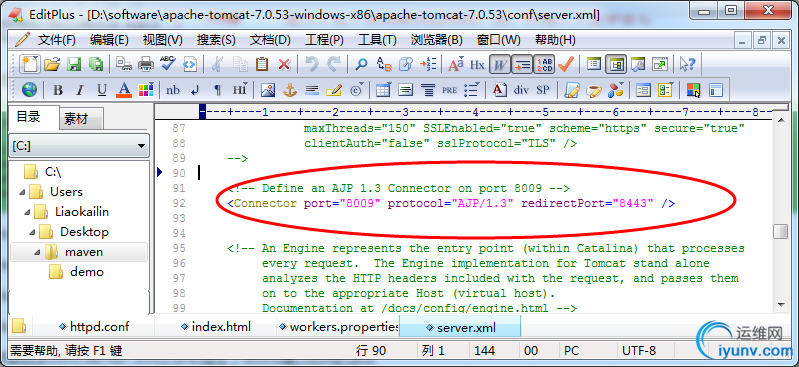

　　在tomcat安装目录conf/server.xml文件中指定了8009端口访问的协议

　　
　　              3. 在tomcat中部署应用，通过apache来访问
　　                  通过maven创建了一个web工程 打包为WebDemo，放入tomcat的webapps目录下，启动tomcat并重启apache，访问 http://localhost/WebDemo 得到
　　

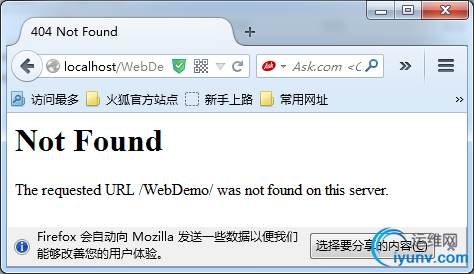

　　               出错了!  这是正常的，此时还需要将webapps下的WebDemo文件夹复制到d:/deployment下，复制好后将其中的WEB-INF文件夹删除（这部分的内容将通过JkMount表达式来传递）

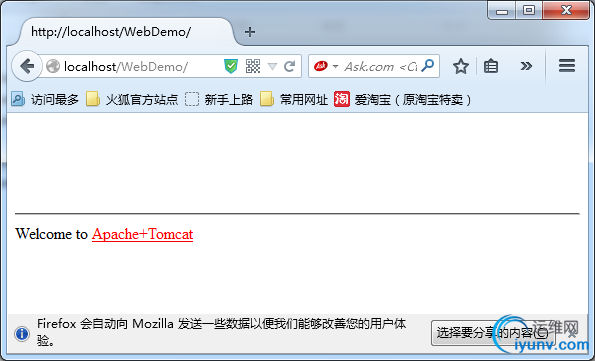

　　              操作完成以后重新访问http://localhost/WebDemo/ 得到（该页面是直接访问d:/deployment目录下的静态文件）
　　
　　               点击链接得到（tomcat解析返回的） ：
　　
　　
　　              至此，整合完毕.
　　              运行图如下：
　　
　　                 注意需要网络管理员屏蔽8080端口.
　　
　　下一篇将具体来描述一下创建的maven工程，对maven进行一个快速入手.
