Windows下Apache+Tomcat做简单负载均衡--使用mod_proxy实现

hebwxw

　　Apache作为前端的Web服务器，将客户端的请求分流到后端的多个Tomcat应用服务器。
　　　　1、准备环境
　　　　　　1）确保已安装好不低于1.5版本的JDK，并配置好相应的环境变量
　　　　　　2）下载Apache HTTP Server
　　　　　　　　2.1）windows版本下载地址：http://archive.apache.org/dist/httpd/binaries/win32/　　我下载的是：httpd-2.2.22-win32-x86-openssl-0.9.8t.msi

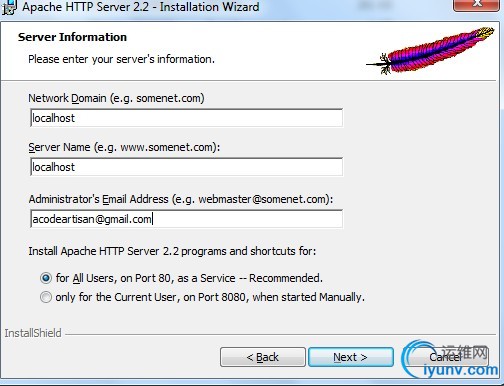

　　　　　　　　2.2）安装Apache HTTP Server，选择典型安装就行了。在安装界面出现Server Information界面时，需要填写Network Domain、Server Name和Administrator's Email Address，我只是在自己的机器上配置，所以我就按如下填写了。

　　　　　　　　填写好之后，一路Next。

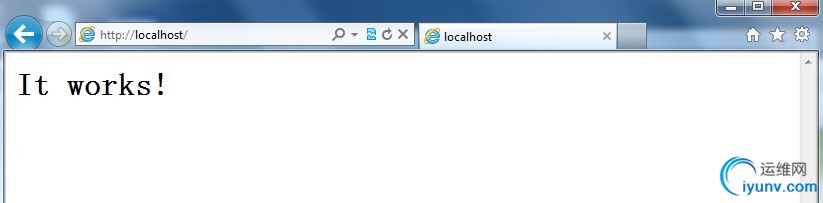

　　　　　　　　2.3）检查Apache HTTP Server是否安装成功，在浏览器输入 http://localhost/ 如果出现下面的页面即可。

　　　　　　3）准备两个Tomcat应用服务器
　　　　　　　　我这里使用的是apache-tomcat-7.0.33.zip

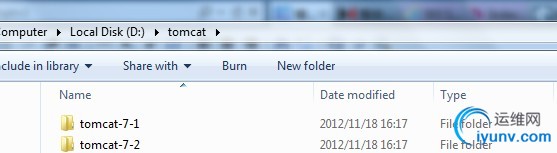

　　　　　　　　解压后分别取名tomcat-7-1和tomcat-7-2

　　2、配置Apache HTTP Server负载均衡
　　　　　　1）修改Apache HTTP Server安装路径conf目录下的httpd.conf文件，找到以下内容，去掉前面的#注释，启用mod_proxy模块



LoadModule proxy_module modules/mod_proxy.so
LoadModule proxy_ajp_module modules/mod_proxy_ajp.so
LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
LoadModule proxy_connect_module modules/mod_proxy_connect.so
LoadModule proxy_ftp_module modules/mod_proxy_ftp.so
LoadModule proxy_http_module modules/mod_proxy_http.so
　　　　　　mod_proxy　　提供HTTP/1.1的代理/网关功能支持
　　　　　　mod_proxy_ajp　　mod_proxy的扩展，提供Apache JServ Protocol支持
　　　　　　mod_proxy_balancer　　mod_proxy的扩展，提供负载均衡支持
　　　　　　mod_proxy_connect　　mod_proxy的扩展，提供对处理HTTP CONNECT方法的支持
　　　　　　mod_proxy_ftp　　mod_proxy的FTP支持模块
　　　　　　mod_proxy_http　　mod_proxy的HTTP支持模块
　　　　　　2）在httpd.conf文件的最后面添加以下内容



ProxyRequests Off

BalancerMember ajp://localhost:8009 loadfactor=1 route=jvm1
BalancerMember ajp://localhost:9009 loadfactor=1 route=jvm2

　　　　　　ProxyRequests Off　　使用反向代理
　　　　　　BalancerMember　　把服务器添加到负载均衡组
　　　　　　loadfactor　　负载比例分配，上面的设置是按1:1的比例给两台服务器分配请求，loadfactor的值是1-100之间
　　　　　　因为是在同一台机器上，所以我把其中一个应用服务器tomcat-7-2的AJP协议端口改为9009，怎么改在后面tomcat的配置中会说，在不同的机器上无需修改。route也要和各自的应用服务器配置的引擎一致
　　　　　　3）找到httpd.conf文件中的Include conf/extra/httpd-vhosts.conf，去掉前面的#注释，导入虚拟主机配置文件。修改后如下



# Virtual hosts
Include conf/extra/httpd-vhosts.conf
　　　　　　4）修改conf目录下extra目录中的httpd-vhosts.conf文件，在文件最后添加以下内容，将80端口的请求转发给负载均衡代理处理器




ServerName localhost
ProxyPass / balancer://cluster/ stickysession=jsessionid nofailover=On
ProxyPassReverse / balancer://cluster/

　　
　　　　3、配置Tomcat的server.xml文件
　　　　　　1）因为是在同一台机器上，所以将其中一个应用服务器tomcat-7-2的端口做如下修改
　　　　　　1.1）找到：




　　　　　　　　修改成：




　　　　　　1.2）找到：




　　　修改成：




　　　　　　1.3）找到：




　　　　　　　　修改成：




　　　　　　2）配置引擎Engine
　　　　　　2.1）找到：




　　　　　　　　tomcat-7-1修改成如下内容，将tomcat-7-1配置成集群成员




　　　　　　　　tomcat-7-2修改成如下内容，将tomcat-7-2配置成集群成员




　　　　　　3）配置一个集群环境中的session复制
　　　　　　3.1）找到：




　　　　　　去掉注释，在tomcat-7-1中修改为：




















　　在tomcat-7-2中修改为：




















　　
　　　　4、在应用程序的web.xml中加入元素使应用程序支持集群
　　　　5、放入session中的对象需要实现序列化接口
　　　　6、测试，建立一个web项目叫webapp。
　　　　　　1）在index.jsp中，把一个值存到session中








My JSP 'index.jsp' starting page



hello,apache and tomcat!  this is index.jsp file.


　　　　　　2）写一个Servlet，把存在session中的值取出



package cn.luxh.servlet;
import java.io.IOException;
import java.io.PrintWriter;
import javax.servlet.ServletException;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
public class MyServlet extends HttpServlet {
public void doGet(HttpServletRequest request, HttpServletResponse response)
throws ServletException, IOException {

System.out.println("Hello,Apache and Tomcat!!!!!!!!====="+request.getSession().getAttribute("myName"));
response.setContentType("text/html");
PrintWriter out = response.getWriter();
out.println("");
out.println("");
out.println("  A Servlet");
out.println("  ");
out.print("    This is ");
out.print(this.getClass());
out.println(", using the GET method");
out.println("  ");
out.println("");
out.flush();
out.close();
}
}
　　　　　　3）配置web.xml







MyServlet
cn.luxh.servlet.MyServlet


MyServlet
/servlet/MyServlet


index.jsp



　　　　　　4）将项目打成war包，分别放到tomcat的webapps目录下
　　　　　　5）启动Apache HTTP Server，启动tomcat-7-1，启动tomcat-7-2

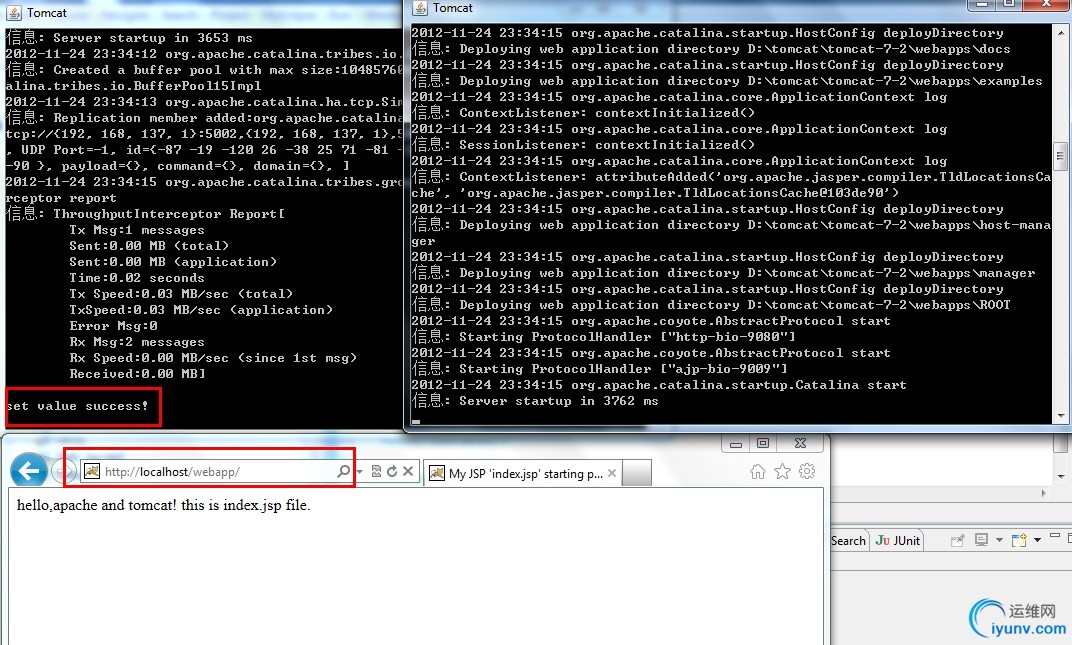

　　　　　　访问：http://localhost/webapp/ ，可以看到请求被分发到tomcat-7-1中，并且把值存到session中

　　

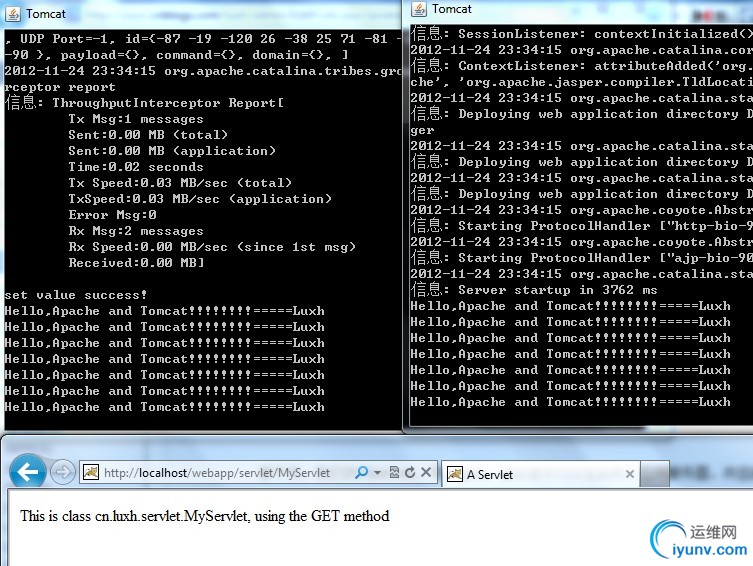

　　接下来，我们不断访问servlet，可以看到，请求被平均分发到两个应用服务器，并且能从session中取到值。

　　

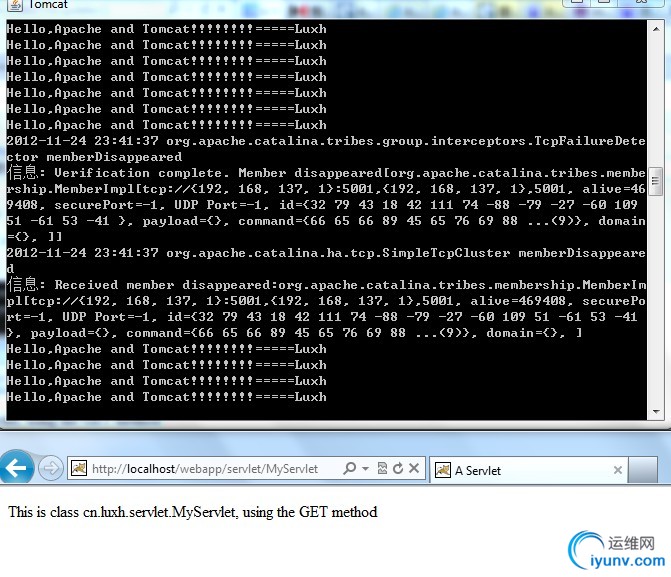

　　　　　　　　接下来，停掉tomcat-7-1，继续不断访问servlet，在剩下的那个tomcat中依然可以取到session中的值
