HCNP学习笔记之OSPF协议原理及配置9-OSPF故障排除

uykjgfh

如何去定位故障的原因以及准确的排除故障，都需要建立在对协议运作非常了解的基础上。
本文就是介绍OSPF故障排除的思路和操作。


用到的命令：

display ip routing-table //先看路由，确定故障位置
display ospf peer      // 根据邻居关系，进一步确定故障点
display ospf error     // 华为，华3路由器专有，思科不支持，很强大
display current-configuration   //不推荐用，现网中配置数据量很大
display current-configuration configuration ospf
display ospf peer brief   //查看状态，排除错误


一 区域内路由故障
先查看路由表，如果有路由，一般是由于上层配置引起的，如防火墙。
如果没有相关条目，通常是由于邻居关系建立错误引起的，首先根据命令display ospf error定位错误，然后根据错误检查OSPF的相关配置，最后修正配置错误即可
display ospf error，结果如下图

从图中可看出，故障原因是router id冲突，确故障点后，用相关配置命令解决即可。

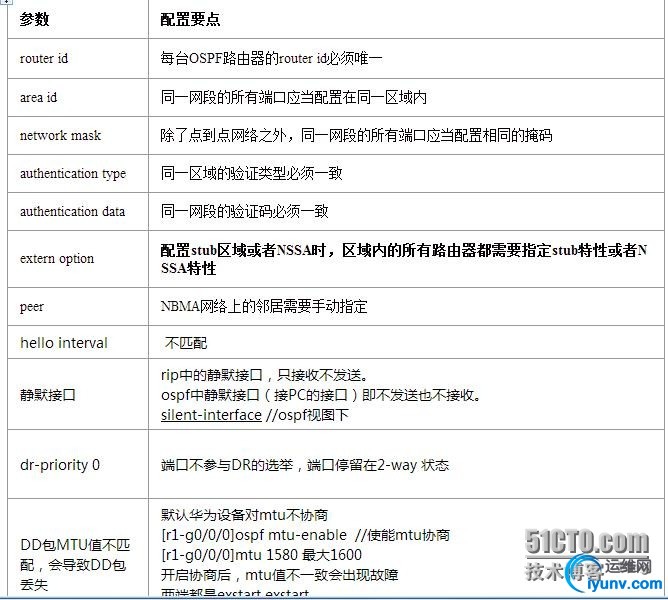

下表列出，常见的错误的原因



二 区域间故障
区域间故障需要结合OSPF路由的宣告过程来排除。
最基本的一点，所有非骨干区域的路由都要通过area0来传递，这么做是为了防环。
看个例子，拓扑如下：

该例中三台路由器通过串口互连，RTA使用1.1.1.1做为Router ID；RTB使用2.2.2.2做为Router ID；RTC使用3.3.3.3做为Router ID。 网段10.1.1.0/30在Area 0中，网段10.2.1.0/30在Area 1中，网段10.3.1.0/30在Area 2中，所有链路使用相同的带宽，因此每台路由器到达对端网段应当有两条等值路径。但实际路由如下图：

原因：


区域间的路由信息只能通过Area 0发布，不能在非骨干区域之间直接发布。
在本例中，RTC不能将到达10.2.1.0/30的路由信息直接发布给RTA，只有Area 1的ABR（RTB）会将到达10.2.1.0/30的路由信息发布给RTA，因此在RTA的路由表中，下一跳只有10.1.1.2（RTB）。
同理 ，在RTB的路由表中，到达网段10.3.1.0/30的路由中，下一跳也只有一个，下一跳为10.1.1.1（RTA）。
解决方案：
在RTB和RTC之间配置一条虚连接（Virtual Link），虚连接使用的Transit Area为Area 1。 RTC可以在骨干区域中发布信息
在RTA和RTC之间再配置一条虚连接（Virtual Link），虚连接使用的Transit Area为Area 2。
在RTB和RTC之间配置虚连接之后，Area 1是Transit区域，RTC只会把Area 2的路由信息通过Area 1发布给RTB，不会把Area 1的路由信息通过Area 2发布给RTA，因此，需要和RTA也建立虚连接，将area1中的路由信息通过area2发布到area0。


三 路由汇聚故障
在有多个ABR地区域中配置路由汇聚地时候，所有的ABR上都要配置汇聚，不能只在一部分ABR上配置汇聚。
示例，拓扑如下：

在RTC上将所有网段配置在Area 1中，在Area 1的ABR上配置路由汇聚，把网段20.1.1.1/32和20.1.1.2/32汇聚成20.1.1.0/24，使ABR在向骨干区域通告时，只通告20.1.1.0/24，抑制明细路由20.1.1.1/32和20.1.1.2/32。
故障：查看RTA的路由表，发现路由不正确，去往明细网段的路由使用RTD做为下一跳，去往汇聚网段的路由使用RTB做为下一跳，两者同时存在。

故障原因分析： 由于去往明细网段的路由使用RTD做为下一跳，说明RTD只通告了明细路由，没有通告汇聚路由，甚至可能没有做路由汇聚；汇聚路由使用RTB做为下一跳，说明RTB正确地通告了路由
