VMware vSphere5.5连接MD3200i详解（二）

uykjgfh

添加iSCSI设备比较简单，在主机-》配置-》存储适配器-》iSCSI SoftwareAdapter下的vmbaxx的属性
在打开的窗口里点击动态发现，iSCSI服务器里填入192.168.100.10，保证这个IP和VMware主机可以通信即可，md3200i有8个IP地址，当你添加后，会在静态发现里面显示出md3200i所有的8个IP。如果不是所有的IP都可以和VMware主机通信，不必担心，MD3200i自己会做出判断，形成路径的时候只会显示可以成功连接的路径。
添加完成之后会提示是否扫描磁盘，如果在前面MD3200i里通过拷贝VMware的WWN值，新建主机端口标识符进行添加万主机的就可以让它扫描磁盘，如果还没有添加，而是如提示的那样等待，那么这时候在回到MD3200i添加主机的操作界面，点击上面的通过选择已知的无关联主机端口标识符进行添加，通过下拉菜单就会看见新的值，对比一下VMware里面iSCSI SoftwareAdapter下的vmbaxx的属性的值是否一致。然后完成主机的添加。
回到VMware界面。扫描磁盘，会出现在MD3200i里面定义的那2个虚拟磁盘，那两个磁盘一定要分开做成两个盘，绝不能把那两个盘合并成一个，为了手动冗余嘛，不然在md3200i里何必做两个虚拟盘呢。

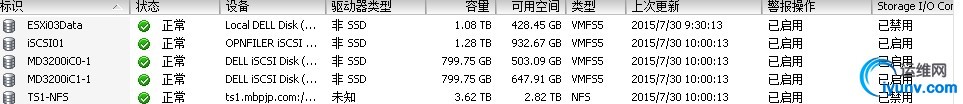

稍后一些时间，就会在存储器里看到做成的两个盘。

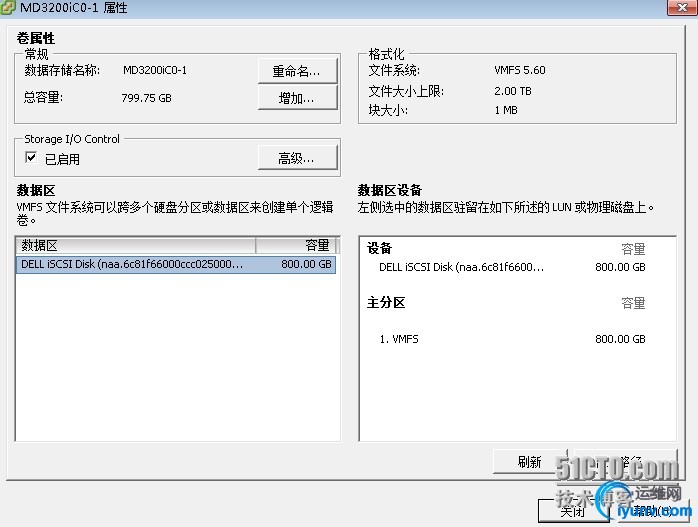

C0和C1分别对应的就是控制器0和1，远程的iscsi存储一般要开启Storage I/O Control，点击磁盘，属性，选择已启用，高级里面的拥堵阀值默认就好，除非是网络响应慢再修改。

这样就有了可以用的网络存储了。但是这还没完，这样默认配置是无法实现负载平衡的。
点击右下角的管理路径，出现一个新窗口

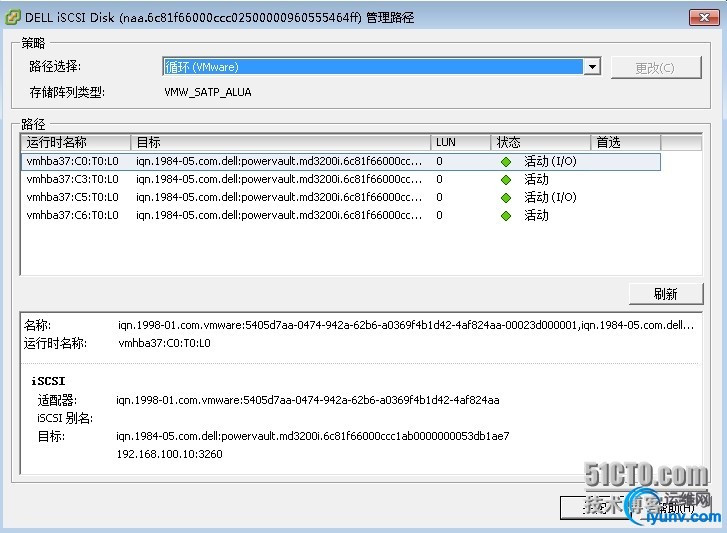

我这个图是已经修改过的，路径选择默认值固定，这时候应该看到只有一个活动（I/O)，当所有4个都是活动的时候才去修改路径选择为循环，就是所谓的轮询Round-Robin，修改过后能看见多了一个活动（I/O)，这时候才是两个网卡负载平衡通信了。
下面截个图能看见详细的图。
下面仔细分析一下。

ESXi03vmnic1网络接口 192.168.100.31/26 vlan200，当通过iSCSI发现存储的IP和其同一网段有两个IP192.168.100.10和192.168.100.11的时候，IP都是可以到达的，但这两个网卡是分属于两个控制器，由于md3200i是强制磁盘绑定控制器，这时md3200i只在IP192.168.100.10响应I/O通信，在VMware里面虽然192.168.100.11可以通信（就是些探知死活的通信），但是不走数据，同样另外一个活动的I/O是在192.168.100.70上，这个IP也是在控制器0上，查看（一）里有IP和控制器的列表。只有当控制器0死了，才会调迁移192.168.100.11和192.168.100.71，当一个网线断了，会只有一个网卡通信，而不会发生虚拟磁盘的绑定从0控制器迁移到1控制器，变成双网卡通信的情况。

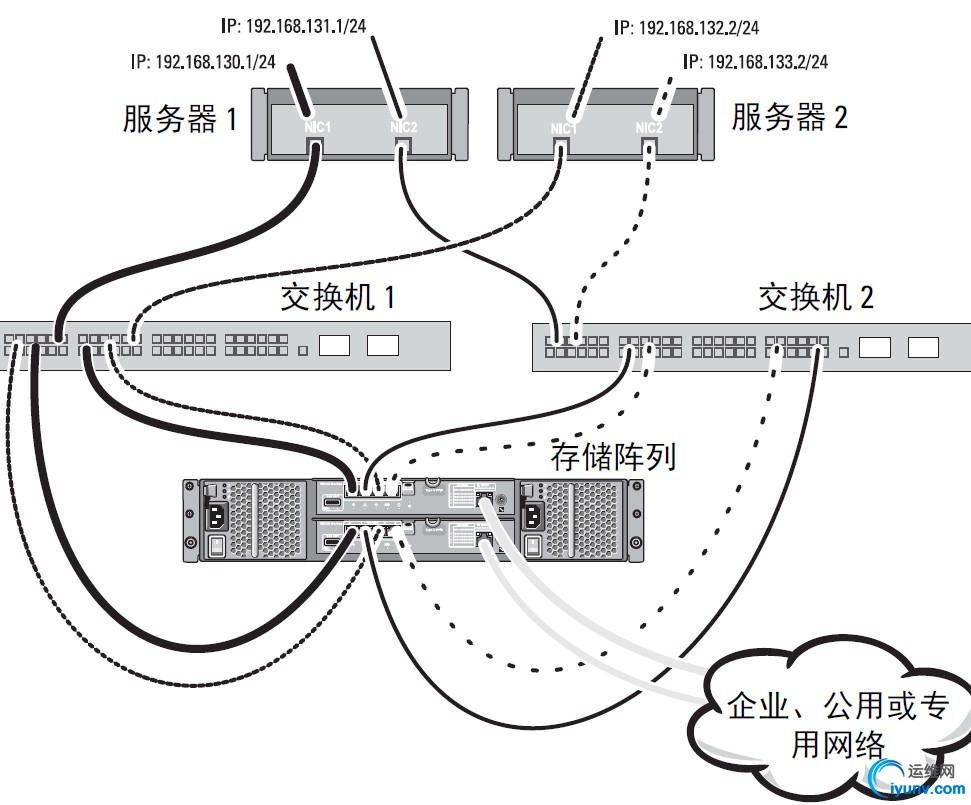

从交换机的配置就可以看出，控制器0的网线接着两个交换机上。MD3200i的白皮书（见powervault-md3200i_Setup Guide_zh-cn第29页），该书描述一个控制器的4个网卡，两两分别接到两个交换机上。这个接续方法考虑良久。以下为该书截图。

原来考虑了一个方案，就是控制的所有接口集中接在一个交换机上。服务器为了冗余，双网卡必须分别接续在两个交换机上，这样两个交换机必须能通信，接到一个交换机上的网卡，而活动的控制器接续在另外一个交换机上，就需要通过中继线到另外一个交换机上，效率不高，占用中继线的带宽；另外如果一个交换机死了，必然会发生虚拟磁盘从一个控制器迁移到另外一个上，不利于稳定，这样迁移也不会换来带宽增加，因为肯定有一个网卡由于交换机的死而不能用，没意义。放弃该方案。
而控制器的接口两两接续到两个交换机，那么一个交换机死了，另外一个交换机还能继续原通信控制器的数据收发，这样虚拟磁盘就不会发生控制器迁移。两个网卡分别接续到两个交换机，也实现流量分别在两个交换机上转发，分散了流量压力，不然都集中到一个交换机上了。

下面说一下只有两个网卡的VMware的接续方法。
本例VMware使用了vcenter里的vSphere Distributed Switch，两个网卡为了冗余均加入vSphere Distributed Switch，对于这样只有两个网卡的机器，使用vlan 202 name SAN2、vlan 203 name SAN3作为存储网段，这个主机的网卡也接在这两个交换机上，已经做了vlan202和203，并在switchport trunk allowed vlan加入202和203

interface GigabitEthernet0/15
description ESXi01vmnic0
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 5-12,100,101,202,203
switchport mode trunk
storm-control broadcast level 10.00
storm-control multicast level 5.00
storm-control action shutdown
spanning-tree portfast trunk

使VMware的分布式交换机可以访问到存储的vlan网段。
下面是要VMware的分布式交换机可以有与之对应的分布式端口组。
打开VMware vcenter管理的  主页-》网络-》创建新的端口组，

创建两个，一个vlan202，一个vlan203.
在主机-》配置-》网络里，看到vSphere标准交换机内容是空的，点击打开vSphere Distributed Switch，点击管理虚拟适配器，应该最少已经存在一个vmk*了。
添加，新建虚拟适配器，只有vmkernel可以选，下一步，选择端口组的下拉菜单里找到刚才做的dvSAN2

同样这里也不能选择vMotion和FT，也不能用于管理流量，配上IP地址：192.168.100.141/26
继续做一个vmk，端口组选vlan203的，配上IP地址：192.168.100.211/26
然后和刚才exsi03机一样在存储适配器里，用动态发现192.168.100.141，完成添加，不要忘了在MD3200i里也要加上esxi01的主机哦。
由于是vcenter在进行全局管理，这时候在存储器里直接就能看见在esxi03上做的那两个虚拟磁盘，不要配置了，自动出现。
虽然esxi03是用IP192.168.100.10和70访问的，esxi01使用192.168.100.130和200访问，但是vcenter自动就辨识它们是一个。什么原因，可以流量存储内容，看见一个.naa.6c81f66000ccc02500000960555464ff这样一个文件夹，里面有一个slotsfile的文件，.naa.6c81f66000ccc02500000960555464ff其实就是存储的虚拟磁盘全局标识符：6c:81:f6:60:00:cc:c0:25:00:00:09:60:55:54:64:ff，.naa后面的值和md3200i里虚拟磁盘全局标识符相同。依靠这个确定是同一块磁盘，虽然访问的途径不同。
