Eclipse Apache CXF 集成

wshmh

一. 安装Eclipse STP
　　详细见《Web Service Eclipse STP 安装.doc》文档。安装文档中包括Eclipse STP，Apache CXF相关的Plugins。
　　
二. 安装Apache CXF
　　详细见《Web Service Eclipse STP 安装.doc》文档。安装文档中包括Apache CXF Runtime的安装。
　　注意：如果安装了Apache Axis2 Tools，注意将相关的Plugins删除，主要包括Axis2_Codegen_Wizard_1.3.0和Axis2_Service_Archiver_1.3.0，否则CXF无法自动从SEI（Service Endpoint Interface） 接口创建WSDL文件。
　　注意：在启动Eclipse之前，需要在eclipse.ini文件中添加相关选项：-Dorg.osgi.framework.bootdelegation=*原因请具体查看下面的链接：http://wiki.eclipse.org/Eclisep_3.3_runtime_options_for_STP.SC#bootdelegation_configuration。否则可能会出现无法自动创建WSDL文件现象。
　　
三. 设置Apache CXF属性

•          菜单选择Window->Preferences->选择SOA Tools->JAX-WS->设置Apache CXF的runtime位置，例如：C:\apps\apache-cxf-2.1。详细见《Web Service Eclipse STP 安装.doc》文档。

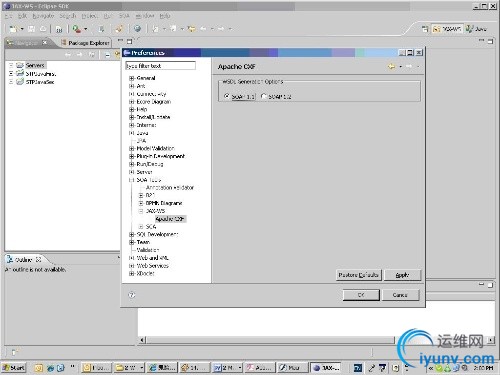

•          菜单选择Window->Preferences->选择SOA Tools->JAX-WS->Apache CXF->设置WSDL Generation Options中选择SOAP1.1。


　　注意：可以选择SOAP1.2，不过WSDL自动生成的时候，缺省只生成soap12的binding，不包括SOAP1.1，对于这种情况可能会出现一个问题：如果用VC（例如：VS2005） Web引用的方式调用的话，会出WS-I兼容性问题，因为它不识别soap12的binding。
　　
  四. 创建JAX-WS项目

•         菜单选择New->Project...->选择SOA-Tools->JAX-WS Java First Project后选择继续

•         在Project Name中输入：scxstp01，选择Finish完成


　　
五. 创建SEI接口

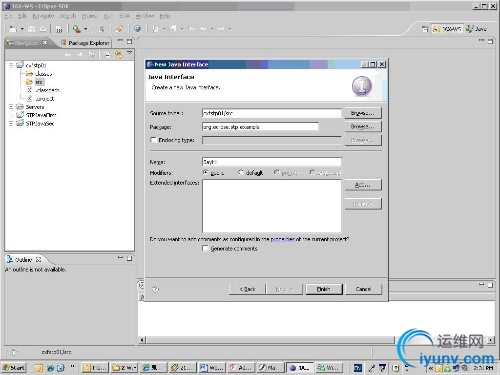

•         菜单选择New->Other…->选择Interface后选择继续


　　


•          在Package中输入：org.eclipse.stp.example，在Name中输入：SayHi，选择完成

•          在SayHi.java文件中添加Interface的方法声明（下面蓝色部分）


package org.eclipse.stp.example; public interface SayHi {        public String SayHello(String value); 　　}

　　
六. 增加@WebMethod注释

•          在Outline视图中选择SayHello方法->菜单中选择SOA->JAX-WS->@Create WebMethod，自动添加相关注释和代码（下面蓝色部分）


package org.eclipse.stp.example; import javax.xml.ws.RequestWrapper; import javax.xml.ws.ResponseWrapper; import javax.jws.WebMethod; public interface SayHi {        @WebMethod(operationName="SayHello", exclude=false) @ResponseWrapper(className="org.eclipse.stp.example.SayHelloResponse", localName="SayHelloResponse", targetNamespace="http://example.stp.eclipse.org/")        @RequestWrapper(className="org.eclipse.stp.example.SayHello", localName="SayHello", targetNamespace="http://example.stp.eclipse.org/")        public String SayHello(String value); 　　}

　　注意：上面定义了OperationName是：SayHello；同时定义了两个类：SayHelloResponse和SayHello
　　
七. 增加@WebService注释

•          在Outline视图中选择SayHi接口->菜单中选择SOA->JAX-WS->@Create WebService，自动添加相关注释和代码（下面蓝色部分）


package org.eclipse.stp.example; import javax.xml.ws.RequestWrapper; import javax.xml.ws.ResponseWrapper; import javax.jws.WebMethod; import javax.jws.WebService; @WebService(name="SayHi", targetNamespace="http://example.stp.eclipse.org/") public interface SayHi {        @WebMethod(operationName="SayHello", exclude=false)        @ResponseWrapper(className="org.eclipse.stp.example.SayHelloResponse", localName="SayHelloResponse", targetNamespace="http://example.stp.eclipse.org/")        @RequestWrapper(className="org.eclipse.stp.example.SayHello", localName="SayHello", targetNamespace="http://example.stp.eclipse.org/")        public String SayHello(String value); 　　}

　　注意：上面定义的Service的名字是SayHi.
　　
八. 创建WSDL文件

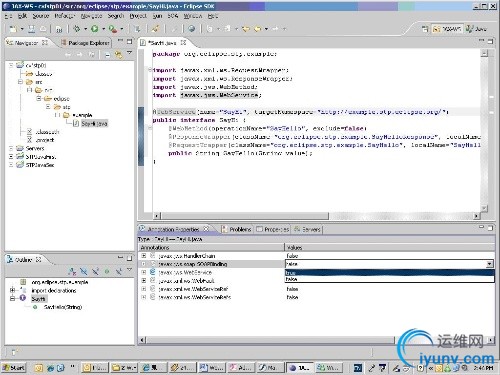

•          在SayHi.java文件中选择@webservice部分->在下面的Annotation Properties中选中javax.jws.soap.SOAPBinding,将缺省的false修改成true；将SOAPBinding中的Style属性从RPC修改成Document。


　　注意：SOAPBinding中RPC模式不支持RequestWrapper方式
　　
  　　l         系统自动添加下面的代码

package org.eclipse.stp.example; import javax.xml.ws.RequestWrapper; import javax.xml.ws.ResponseWrapper; import javax.jws.WebMethod; import javax.jws.WebService; import javax.jws.soap.SOAPBinding; @SOAPBinding(use=SOAPBinding.Use.LITERAL, style=SOAPBinding.Style.DOCUMENT) @WebService(name="SayHi", targetNamespace="http://example.stp.eclipse.org/") public interface SayHi {        @WebMethod(operationName="SayHello", exclude=false)        @ResponseWrapper(className="org.eclipse.stp.example.SayHelloResponse", localName="SayHelloResponse", targetNamespace="http://example.stp.eclipse.org/")        @RequestWrapper(className="org.eclipse.stp.example.SayHello", localName="SayHello", targetNamespace="http://example.stp.eclipse.org/")        public String SayHello(String value); }

　　l         保存项目，系统将自动产生SayHi.wsdl文件（注意：正常的情况肯定会生成这个文件），自动产生的文件：SayHello.java和SayHelloReponse.java。
　　注意：WSDL文件中相关的关于soap:address的部分， ，这里的9090端口和hello只是作用在eclipse的客户端服务器方式测试时会用到。如果发布到tomcat服务器，相关的soap:address会自动改变。
　　l         产生的WSDL的文件如下：
　　
九. 由WSDL创建Java程序

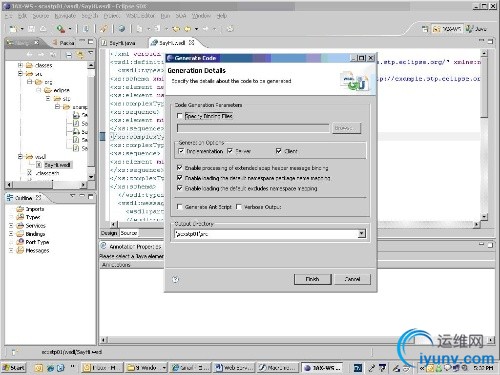

　　l         选择SayHi.wsdl文件->菜单选择SOA->JAX-WS->Generate Code，显示界面如下：
　　

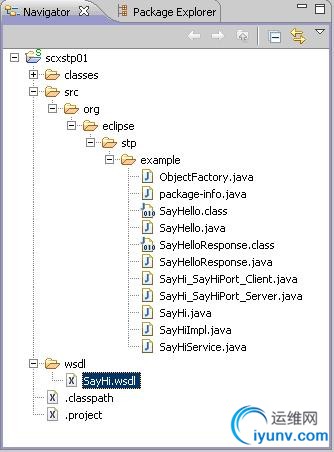

　　  l         选择Finish，代码架构如下：
　　
  　　l         创建的Java程序：ObjectFactory.java, Package-info.java, SayHi_SayHiPort_Client.java, SayHi_SayHiPort_Server.java, SayHiImpl.java, SayHiService.java文件
　　
十. 修改服务器端业务代码
　　l         修改SayHiImpl.java文件中的实现部分（下面蓝色部分），返回“"Hello: " + arg0”

package org.eclipse.stp.example; import java.util.logging.Logger; public class SayHiImpl implements SayHi {     private static final Logger LOG = Logger.getLogger(SayHiImpl.class.getName());     public java.lang.String sayHello(java.lang.String arg0) {         LOG.info("Executing operation sayHello");         System.out.println(arg0);         try {            //java.lang.String _return = "";             java.lang.String _return = "Hello: " + arg0;             return _return;         } catch (Exception ex) {             ex.printStackTrace();             throw new RuntimeException(ex); 　　        }

　　
　　l         SayHi_SayHiPort_Server.java相关代码，下面蓝色部分根据SayHi.wsld文件中的：确定，此地址和Eclipse中测试Server启动端口和URI相关。

package org.eclipse.stp.example; import javax.xml.ws.Endpoint; public class SayHi_SayHiPort_Server{     protected SayHi_SayHiPort_Server() throws Exception {         System.out.println("Starting Server");         Object implementor = new SayHiImpl();         String address = "http://localhost:9090/hello";         Endpoint.publish(address, implementor);     }     public static void main(String args[]) throws Exception {         new SayHi_SayHiPort_Server();         System.out.println("Server ready...");                           Thread.sleep(5 * 60 * 1000);         System.out.println("Server exitting");         System.exit(0);     } }

　　
十一. 修改客户端业务代码
　　       修改SayHi_SayHiPort_Client.java代码中，关于客户端访问的代码

package org.eclipse.stp.example; import java.io.File; import java.net.MalformedURLException; import java.net.URL; import javax.xml.namespace.QName; public final class SayHi_SayHiPort_Client {     private static final QName SERVICE_NAME = new QName("http://example.stp.eclipse.org/", "SayHiService");     private SayHi_SayHiPort_Client() {     }     public static void main(String args[]) throws Exception {         if (args.length == 0) {             System.out.println("please specify wsdl");             System.exit(1);         }         URL wsdlURL = null;         File wsdlFile = new File(args[0]);         try {             if (wsdlFile.exists()) {                 wsdlURL = wsdlFile.toURL();             } else {                 wsdlURL = new URL(args[0]);             }         } catch (MalformedURLException e) {             e.printStackTrace();         }         SayHiService ss = new SayHiService(wsdlURL, SERVICE_NAME);         SayHi port = ss.getSayHiPort();           System.out.println("Invoking sayHello...");          System.out.println("Invoking sayHello...");         //*************Changed by Zhenghao***************         //java.lang.String _sayHi_arg0 = "";         java.lang.String _sayHello_arg0 = "Zhenghao";         //*************Ended Change by Zhenghao**********         java.lang.String _sayHello__return = port.SayHello(_sayHello_arg0);          System.out.println("sayHello.result=" + _sayHello__return);         System.exit(0);     } }

　　
十二. 配置tomcat服务器
12.1 安装库文件（支持CXF）
　　在生产环境中，将CXF下载软件lib和modules目录下的所有jar包拷贝到tomcat安装目录的shared/lib下面。重启Tomcat。
　　
12.2 配置tomcat服务器
　　l         菜单选择File->New->Other…->选择Server->Server后选择Next
　　l         在Server’s Host name中缺省为localhost，选择Apache->Tomcat v5.5 Server后选择Next
　　l         Tomcat Server设置中选择Name：缺省，设置Tomcat installation directory中设置tomcat安装的目录，设置缺省的JRE版本，选择Finish完成

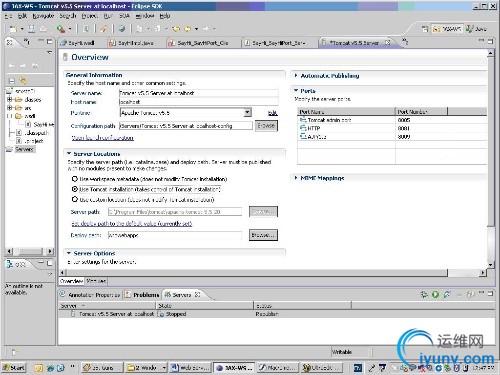

　　l         菜单选择Window->Show View->Other…->选择Server->Server，在Servers的视图中将现在Tomcat v5.5. Server at localhost的状态是Stopped。双击Server想显示Tomcat Server Overview的窗口。
　　l         在Server Location中选择：Use Tomcat installation（take control of Tomcat installation）
　　
  　　l         工具栏中选择保存
12.3 启动tomcat
　　选中本地的tomcat服务器，右键选择start，服务器的状态从stopped到started
　　
十三. 创建Web Service的deployment profile
　　l         菜单选择File->New->Other…->选择SOA Tools->Deployment Profile后选择Next；

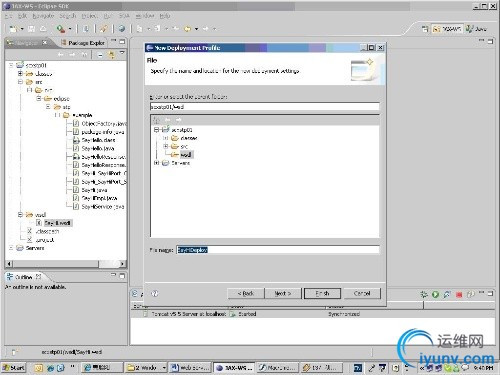

　　l         在scxstp01中点击wsdl，在File Name中输入：SayHiDeploy，如下图：选择Next；
　　
  　　l         在Deployment Description选择继续；Package中选择继续；Target Server选择继续；Summary中选择Finish
　　l         在wsdl目录下将创建SayHiDeploy.deploy项，右边显示deploy文件，在文件显示框中选择Configuration Tab
　　
  　　l         选择Add Target…->在弹出对话框中选择刚才启动的“Tomcat v5.5 Server at localhost”，选择OK，在Server框中将显示刚才添加的target server。
　　l         选择Create Target
　　l         选择Deploy Package
　　l         查看Console Tab，将显示Package Deploy的状态（类似下面的log）

INFO: Creating Service {http://example.stp.eclipse.org/}SayHiService from WSDL: WEB-INF/wsdl/SayHi.wsdl

　　
十四. Web浏览器测试

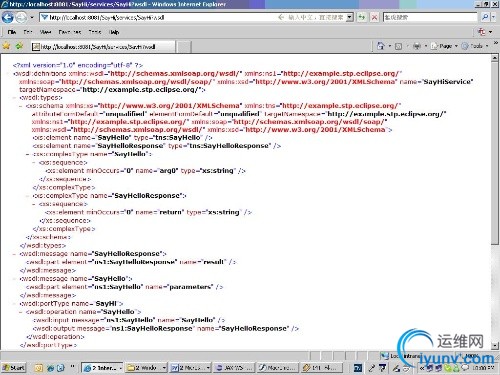

　　在浏览器中输入：http://localhost:8081/SayHi/services/SayHi?wsdl
　　
  　　Deploy后的一个需要注意的地方，binding的地址和名称根据

-

　　
　　在浏览器中输入：http://localhost:8081/SayHi/services/SayHi/SayHello?arg0=bldmickey

- 　　- 　　- 　　  Hello: bldmickey

　　其中SayHello对应的是相应的Operation，其中arg0是参数名称
　　
十五. 客户端测试
　　l         菜单选择Run->Open Run Dialog…->选择Java Application -> SayHi_SayHiPort_Server->选择Run。Console中显示：

Aug 22, 2007 11:15:36 PM sun.reflect.NativeMethodAccessorImpl invoke0 INFO: Started SelectChannelConnector @ 0.0.0.0:9090 　　Server ready...

　　l         菜单选择Run->Open Run Dialog…->选择Java Application -> SayHiClient…->选择Run。Console中显示：

INFO: Creating Service {http://example.stp.eclipse.org/}SayHiService from WSDL: file:/D:/2007/CodeWorm/WebService/SourceCode/CXF/scxstp01/wsdl/SayHi.wsdl Invoking sayHello... 　　sayHello.result=Hello: Zhenghao

　　
　　l         或者在浏览器中测试
　　http://localhost:9090/hello?wsdl
　　结果基本和步骤十四相同，区别在于

- 　　-

　　http://localhost:9090/hello/SayHello?arg0=zhenghao
　　结果基本和步骤十四相同
　　
十六. 部署到生产Tomcat服务器
　　       将SayHi.war文件直接复制到生产服务器上的：tomcat安装目录下的webapps子目录下。修改文件的属性。例如：
　　       修改文件的属主。su成tomcat用户，touch SayHi.war。tomcat将自动生成目录SayHi
　　Web浏览器测试：
　　http://ServerIP:Port/SayHi/services/SayHi?wsdl

- 　　-

　　注意：soap:address将会变成Server的IP地址
　　
　　http://ServerIP:port/SayHi/services/SayHi/SayHello?arg0=bldmickey

- 　　- 　　- 　　  Hello: bldmickey
