RIP协议之初级篇

658uhr

一.基本概述
   RIP（Routing information Protocol，路由信息协议）是第一代动态路由协议，属于距离矢量协议，基于跳数来进行路径选择（最大支持16跳）。RIP目前有：基于IPv4的RIPv1，RIPv2版和基于IPv6的RIPng版
二.特点
   1.OSI层次：应用层协议，基于UDP端口520
   2.算法特征：距离矢量协议
   3.有类与无类：RIPv1是有类，RIPv2是无类
   4.运行范围：IGP（内部网关协议）
   5.最佳路径：管理距离120，度量值----跳数
三.RIP路由分组
    1.Request包

       作用：请求分组，用于初始化时指向路由器邻居请求路由条目

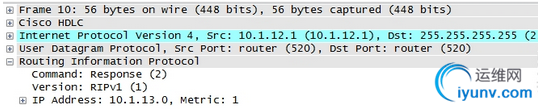

   2.Response包

作用：RIP回复分组，用于更新/发送本地路由信息
四.RIP计时器
  1.更新计时器---30s
     update timer，用于RIP协议周期对外广播路由
  2.失效计时器----180s
     invaild timer，当RIP路由（更新）超过180s时，则宣告此路由失效（possible down）
  3.抑制计时器----180s
     hold down timers，用于防环的，表示此时间范围内，不接收其他路由
  4.刷新计时器----240s
     flushed timers，当RIP路由（更新）超过240s时，则将此路由条目从本地路由表中移除
五.RIP路由算法介绍
    RIP路由算法是Bellman算法（贝尔曼算法）。
    Bellman算法：
    ①如果收到邻居给的路由，若本地没有，则接收。
    ②如果收到邻居给的路由，若本地有，根据度量值对比，择优录取，劣质的就丢弃。
    ③如果收到邻居给的路由，若劣质，但是从原有邻居学到的，也录入。

    针对③：假如R1---->R2有两条路径①和②，在没发生故障之前，R2的路由表存的是最短路径①，当路径①down掉，R1会选择路径②发送数据包给R2，于是此时R2收到R1的数据包只有经过不是最优的路径②的数据包，此时由于没有度量值对比，于是只能接收下来，更新路由表，移除原先的路由表。
六.RIP路由防环
  1.路由防环概述
    由于RIP路由协议具有"坏消息传播得慢"的特点（RIP更新周期30s，失效时间180s造成），于是每台路由器就不能同时或接近同时地完成路由表的更新，所以便有可能产生"路由环路"
  2.RIP的防环机制---5种
    ①水平分割
       定义：从本接口收到的路由条目，不能再从本接口发送出去。（别人送你礼物，你不可能再把同一件礼物送给他吧）
    ②最大16跳
       定义：若RIP的路由条目跳数达到16跳，则此路由失效并且被丢弃
    ③路由中毒
       定义：若RIP的路由条目发送故障时，会将此路由标记为16跳，并发送给邻居，告知邻居此路由有问题，尽快删除该路由条目。
    ④毒性逆转
       定义：若RIP的路由条目发送故障时，会将此路由标记为16跳，并发送给邻居，告知邻居此路由有问题，尽快删除该路由条目，邻居会返回16跳的路由中毒，实现确认。
    ⑤抑制计时器
       定义：当收到故障路由之后，默认会直接删除本故障路由；若此时从远方又收到此路由，则有可能造成再一次的环路；为了解决这个问题，设置抑制计时器，当收到故障路由之后，保持180s之后再删除路由条目。
