apache下jk_mod负载均衡的实现整合tomcat

buns

　　文主要是记录windows下apache+JK+tomcat负载均衡的配置过程，方便自己以后备用，也希望能给刚接触的xd提供参考。实验环境的系统已经安装好了apache2.2.17，安装路径D:\Program Files\Apache2.2\
　　apache http server的安装过程参见：ttp://www.micmiu.com/enterprise-app/server/apache-httpd-install/
　　本文的大概章节分类：

• 1.下载mod_jk

• 2.修改apache相关配置

• 3.tomcat配置修改

• 4.测试负载均衡

• 5.配置apache处理静态文件


　　【一】下载mod_jk
打开tomcat 的主页:http://tomcat.apache.org，左侧download页面：

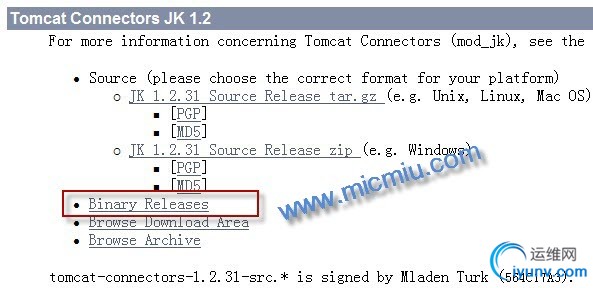

　　选择图中红色标注的链接打开如下：

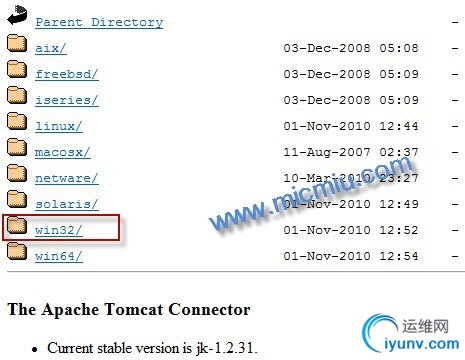

　　选择图中红色标注的链接打开如下：

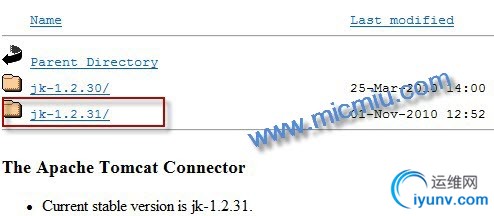

　　选择图中红色标注的链接打开如下：

　　选择图中红色标注的链接打开如下：

　　【二】修改apache相关配置
httpd.conf 路径：D:\Program Files\Apache2.2\conf\httpd.conf
在httpd.conf文件的末尾添加如下内容：

1	# module mod_jk config file

2	Include conf/extra/mod_jk.conf

　　mod_jk.conf
Apache2.2\conf\extra\目录下新建文件：mod_jk.conf，内容如下：

1	#load module mod_jk-1.2.31-httpd-2.2.3.so is for Apache 2.2.x.

2	LoadModule jk_module modules/mod_jk-1.2.31-httpd-2.2.3.so

3

4	#配置 mod_jk conf

5	#加载集群中的workers

6	JkWorkersFile conf/workers.properties

7	#加载workers的请求处理分配文件

8	JkMountFile conf/uriworkermap.properties

9	#指定jk的日志输出文件

10	JkLogFile logs/mod_jk.log

11

#指定日志级别

12	JkLogLevel info

　　workers.properties
Apache2.2\conf\目录下新建文件：workers.properties，内容如下：

1	# worker列表

2	worker.list=LB_worker,jkstatus

3

4	#第一个worker的配置，名为worker_1

5	#tomcat的主机地址，如不为本机，请填写ip地址

6	worker.worker_1.host=localhost

7	#ajp13 端口号，对应tomcat配置文件server.xml中Connector port="8009",默认8009

8	worker.worker_1.port=8009

9	worker.worker_1.type=ajp13

10	#负载的权重值，越高表示负载越大

11	worker.worker_1.lbfactor=1

12

13	#第二个worker的配置，名为worker_2

14	worker.worker_2.host=localhost

15	#ajp13 端口号，对应tomcat配置文件server.xml中Connector port="9009"

16	worker.worker_2.port=9009

17	worker.worker_2.type=ajp13

18	worker.worker_2.lbfactor=1

19

20	#LB_worker,用于负载均衡分发的控制器

21	worker.LB_worker.type=lb

22

#重试次数

23	worker.LB_worker.retries=3

24	#指定负载的worker列表，用逗号分隔

25	worker.LB_worker.balance_workers=worker_1,worker_2

26	#配置session会话是否为粘性

27	#这样负载均衡器lb就会尽量保持一个session，也就是使用户在一次会话中跟同一个Tomcat进行交互

28	worker.LB_worker.sticky_session=true

29	#如果sticky_session设为true时，此处一般设为false

30	worker.LB_worker.sticky_session_force=false

31	#设置运行状态的控制器

32	worker.jkstatus.type=status

　　workers.properties相关参数说明：
http://tomcat.apache.org/connectors-doc/reference/workers.html

• worker.loadbalancer.sticky_session=true

  该参数指定集群是否实现会话粘性，如果设为 true ，则表明为会话粘性，同一个session的请求会分发到同一台tomcat；当多个tomcat有一个session管理器时该值设为 false。



• worker.loadbalancer.sticky_session_force=false

  该参数仅在上面sticky_session=true时才起作用。如果上面的 sticky_session 设为 true 时，建议此处也设为 false




　　uriworkermap.properties
Apache2.2\conf\目录下新建文件：uriworkermap.properties，内容如下：

1	#所有请求都由LB_worker这个worker处理

2	/*=LB_worker

3	#所有包含jkstatus请求的都由名称叫jkstatus的这个worker处理

4	/jkstatus=jkstatus

　　uriworkermap.properties相关参数说明：
http://tomcat.apache.org/connectors-doc/reference/uriworkermap.html
　　【三】tomcat配置修改
有关JDK、tomcat的基本安装配置本文不再作详细介绍，重点介绍与当前负载均衡配置相关的内容，以tomcat7.0.2为例来配置。
[1#] 修改tomcat-7.0.2_1\conf\server.xml
配置文件片段如下：

1

2

5

6

7

8

9

10

11

　　[2#] 修改tomcat-7.0.2_2\conf\server.xml
配置文件片段如下：

1

4

5

6

7

8

9

10

　　【四】测试负载均衡
[1#] 新建测试页面test.jsp
新建页面tomcat-7.0.2_1\webapps\test\test.jsp内容如下：

1

4

　　新建页面tomcat-7.0.2_2\webapps\test\test.jsp内容如下：

1

4

　　[2#]测试负载均衡

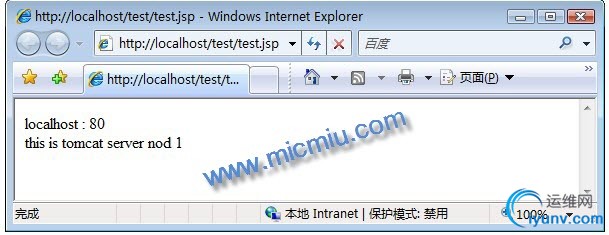

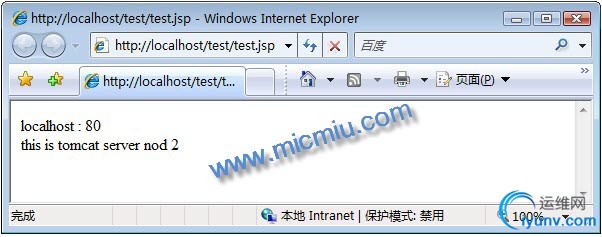

启动好两个tomcat和apache，在浏览器里输入http://localhost/test/test.jsp回车，不断刷新页面会看到两个页面交替显示如下：

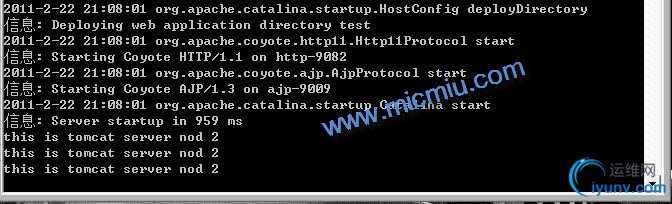

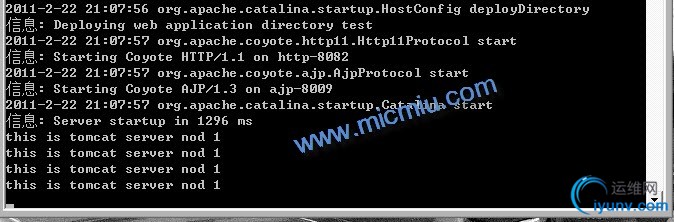

　　同时可以观察到两个tomcat的后台窗口会交替打印日志信息：


　　到此基本实现了负载均衡的配置。

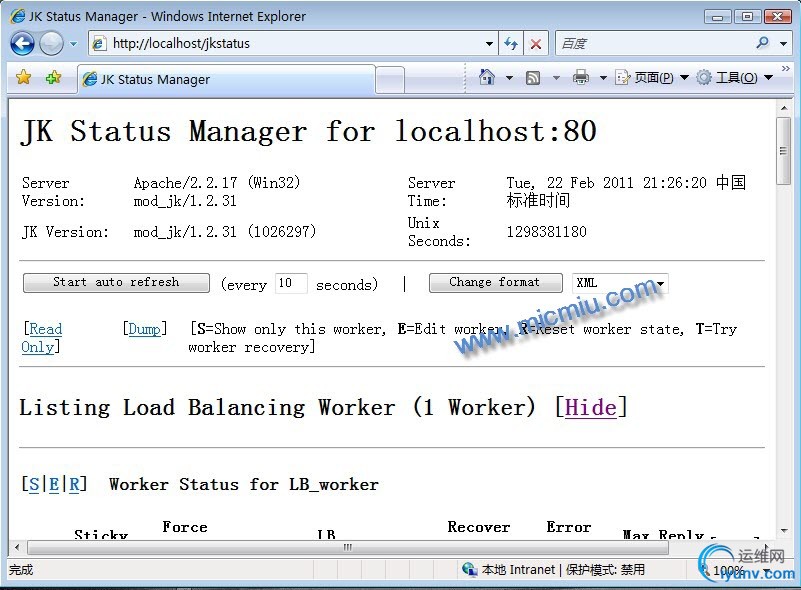

　　在浏览器里地址栏里输入http://localhost/jkstatus回车，可以看到当前的server的一些运行情况：

　　【四】配置apache处理静态文件
[1#] 修改页面tomcat-7.0.2_1\webapps\test\test.jsp内容如下：

1

4

5

6

　　修改页面tomcat-7.0.2_2\webapps\test\test.jsp内容如下：

1

4

5

6

　　[2#] 修改uriworkermap.properties配置文件

1	#所有请求都由LB_worker这个worker处理

2	/*=LB_worker

3	#所有包含jkstatus请求的都由名称叫jkstatus的这个worker处理

4	/jkstatus=jkstatus

5	#所有以.gif、.jpg等等结尾的请求都不经过名称叫LB_worker的worker处理

6	# ! 表示 非 的意思

7	!/*.jpg=LB_worker

　　[3#] 静态文件存放位置
静态文件放在Apache2.2\htdocs\下，它的目录结构和webapps下的目录结构基本相同，新建好相应的目录结构：htdocs\test\images\，复制test.jsp页面用到的inf.jpg图片到images\下，此时基本完成了相应的配置。

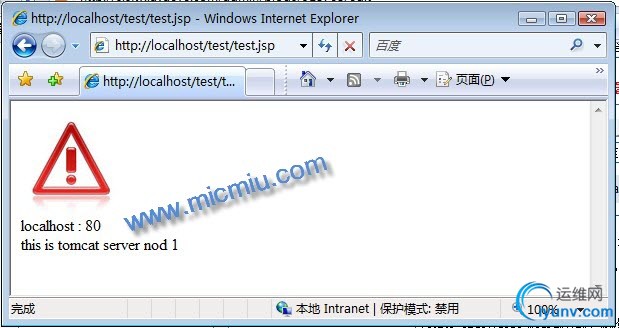

此时在浏览器里在打开http://localhost/test/test.jsp,，刷新又将会看到如下两个页面交替出现：


　　此时静态图片，是由apache http server处理，就不再需要tomcat来处理。
　　
　　下面是对这个过程中遇到的问题的一些解释，告知单work和负载均衡的区别
　　本文主要讲在ubuntu下如何整合apache2与tomcat，假设你已经安装了apache2和tomcat
　　首先安装mod_jk，这个模块负责转发请求到tomcat
　　sudo apt-get install libapache2-mod-jk
　　安装完后，在/etc/apache2/mods-enabled下会多出一个jk.load文件，重启apache2后，apache自动
　　装载这个文件以加载mod_jk.
　　编辑jk的配置文件
　　$ cd /etc/apache2/mods-available
　　$ sudo vi jk.conf
　　输入如下内容
　　
　　# 指出mod_jk模块工作所需要的工作文件workers.properties的位置
　　JkWorkersFile /etc/apache2/workers.properties
　　
　　# Where to put jk logs
　　JkLogFile /var/log/mod_jk.log
　　
　　# Set the jk log level [debug/error/info]
　　JkLogLevel info
　　
　　# Select the log format
　　JkLogStampFormat "[%a %b %d %H:%M:%S %Y]"
　　
　　# JkOptions indicate to send SSL KEY SIZE,
　　JkOptions  +ForwardKeySize +ForwardURICompat -ForwardDirectories
　　
　　# JkRequestLogFormat set the request format
　　JkRequestLogFormat "%w %V %T"
　　
　　# 将所有请求都让tomcat来处理
　　#JkMount /*  worker1
　　
　　
　　JkWorkersFile 这条指令指明worker配置文件的位置。那什么是worker呢？tomcat worker就是一个tomcat
　　实例。
　　
　　JkMount /*  worker1 这句话的意思是把所有的请求都交给tomcat处理，这里我把它注释掉了，因为写在这里是全局的。
　　我们想要依据hostname来配置转发规则，所以不写在这里。
　　
　　接下来我们编辑workers.properties
　　$ sudo vi /etc/apache2/workers.properties
　　内容如下：
　　worker.list=worker1,worker2
　　
　　# Set properties for worker1
　　worker.worker1.type=ajp13
　　worker.worker1.host=localhost
　　worker.worker1.port=8009
　　worker.worker1.lbfactor=50
　　worker.worker1.cachesize=10
　　worker.worker1.cache_timeout=600
　　worker.worker1.socket_keepalive=1
　　worker.worker1.socket_timeout=300
　　
　　# Set properties for worker2
　　worker.worker2.type=ajp13
　　worker.worker2.host=192.168.1.10
　　worker.worker2.port=8009
　　worker.worker2.lbfactor=50
　　worker.worker2.cachesize=10
　　worker.worker2.cache_timeout=600
　　worker.worker2.socket_keepalive=1
　　worker.worker2.socket_timeout=300
　　
　　在这里我们定义了两个worker一个是在本地，一个在192.168.1.10上。
　　worker.worker1.port=8009 8009端口是apahce mod_jk与tomcat交换数据的端口，这个端口要与tomcat
　　的配置文件中的一致.在tomcat目录/conf/server.xml里，应该有如下行:
　　
　　
　　如果你的tomcat这里配置的是其它端口，你也要修改worker.properties中的相应端口号。
　　
　　假设apache所在的服务器ip绑定了两个域名，一个为blog.mysite.com,另一个为bbs.mysite.com
　　假设worker1所在的tomcat部署着blog程序，worker2所在的tomcat提供bbs服务。
　　
　　blog.mysite.com的apache的虚拟主机的配置文件内容如下：
　　
　　
　　ServerAdmin webmaster@localhost
　　ServerName blog.mysite.com
　　JkMount /* worker1
　　
　　
　　bbs.mysite.com的apache的虚拟主机的配置文件内容如下：
　　
　　
　　ServerAdmin webmaster@localhost
　　ServerName bbs.mysite.com
　　JkMount /* worker2
　　
　　
　　如果blog.mysite.com和bbs.mysite.com部署在同一个tomcat下，也就是我们只有一个worker，那么我们
　　需要在tomcat的配置文件加入虚拟主机的配置。修改tomcat目录/conf/server.xml，加入下面的配置内容即可。
