Apache MINA 框架详解

cyc1111

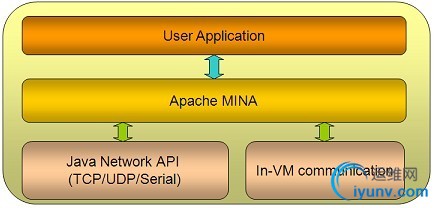

　　MINA 总体视图:

　　从以上图我们可以看出：NIMA基于你的应用(客户端或服务端)与底层网络之间，它可以基于TCP,UDP,或VM或甚至一个RS-232C 串口行协议的客户端。

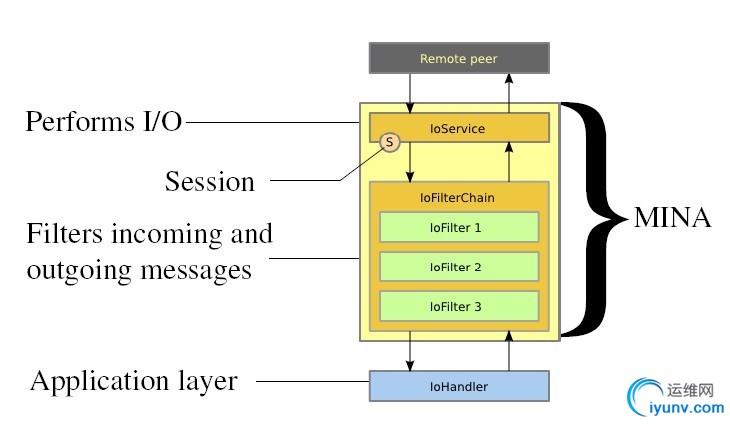

　　NIMA每个组成部分的作用：
　　
　　
　　

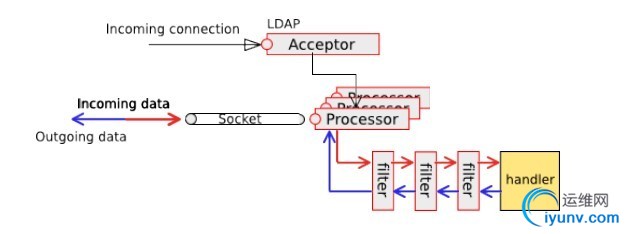

　　工作流程：
　　
　　
　　总体来说，NIMA框架分为三层：
　　1、I/O Service ——执行I/O操作
　　2、I/O Filter Chain——过滤链
　　3、I/O Handler——业务逻辑处理
　　所以要创建一个基于NIMA框架的应用程序，你必须：

• Create an I/O service - 创建一个已经(*Acceptor)服务

• Create a Filter Chain - 创建一系列的Filters并加入到过滤链

• Create an I/O Handler - 实现自己的业务逻辑


　　

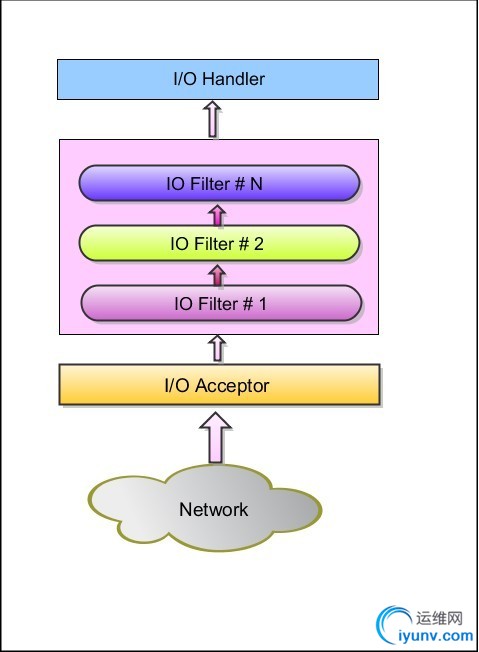

　　服务端框架图：

　　服务端主要逻辑思路：

• IOAcceptor 监听网络数据包传入的连接；

• 为每个新的连接创建一个session,同一个端口—+ip的后续请求将通过session进行处理；

• 同一个session收到的所有数据，通过过滤链进行过滤.通过PacketEncoder/Decoder进行有效的编码，解码处理；

• 最后根据自己的业务需求完成Handler的业务逻辑处理.


　　

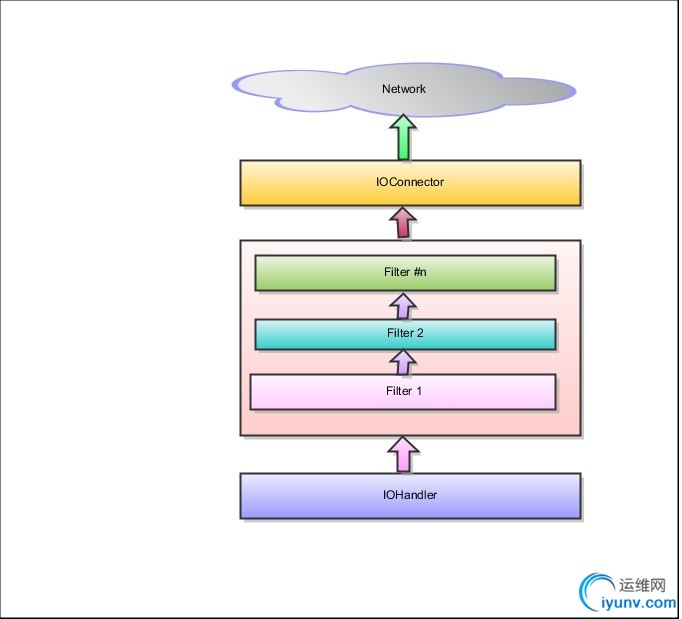

　　客户端框架图：
　　
　　
　　
　　客户端主要逻辑思路：

• 客户端首先创建一个IOConnector , 连接一个server；

• 连接之后，一个session被创建关联相关的连接；

• 应用程序通过session向服务端发送数据,数据经过一系列的过滤链之后发送给服务端；

• 所有的收到的信息需通过过滤链之后达到IOHandler进行业务逻辑处理；
