Tomcat的架构

kinila

　　一个tomcat实例或者服务是tomcat容器分层架构中最高级别的组件。一个虚拟机中只允许存在一个tomcat实例。这样做确保了其他运行在同一个物理机上tomcat服务器里的应用程序的安全，以防tomcat或者虚拟机宕机。
　　当然，你可以在物理机中运行多个实例，但是你必须把java进程分别运行于各个不同的网络端口。
　　Tomcat实例由一组应用程序容器组成，他们具有良好的组织分层。分层中的核心组件是Catalina servlet engine. Catalina实际上是一个实现了Java Servlet API的java servlet 容器。
　　下面这个XML表示的是tomcat容器之间的关系。

　　

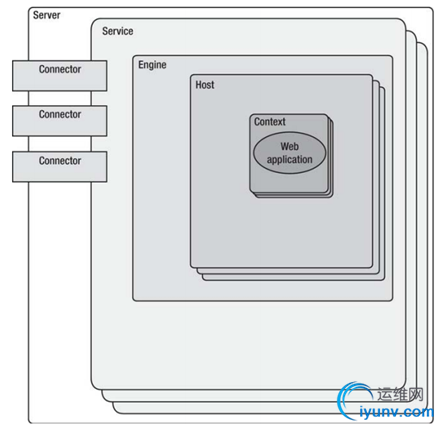

　　一个Server由1至多个Service组成，每个service又由1-n个connector及单个Engine组成，Engine则由Host组成，Host最终配置了web目录。如下图
　　

　　
　　也就是说，一个tomcat实例可以被分割成一组容器，包括Server, Service, Connector, engine ,host, Context.默认情况下，这些内容被配置在tomcat/conf/server.xml中。Connector用于处理客户端request/response请求。Engine接收所有来自父Service里的Connector的request。
