LVS-DR+Ldirectord+FreeNas实现负载均衡群集

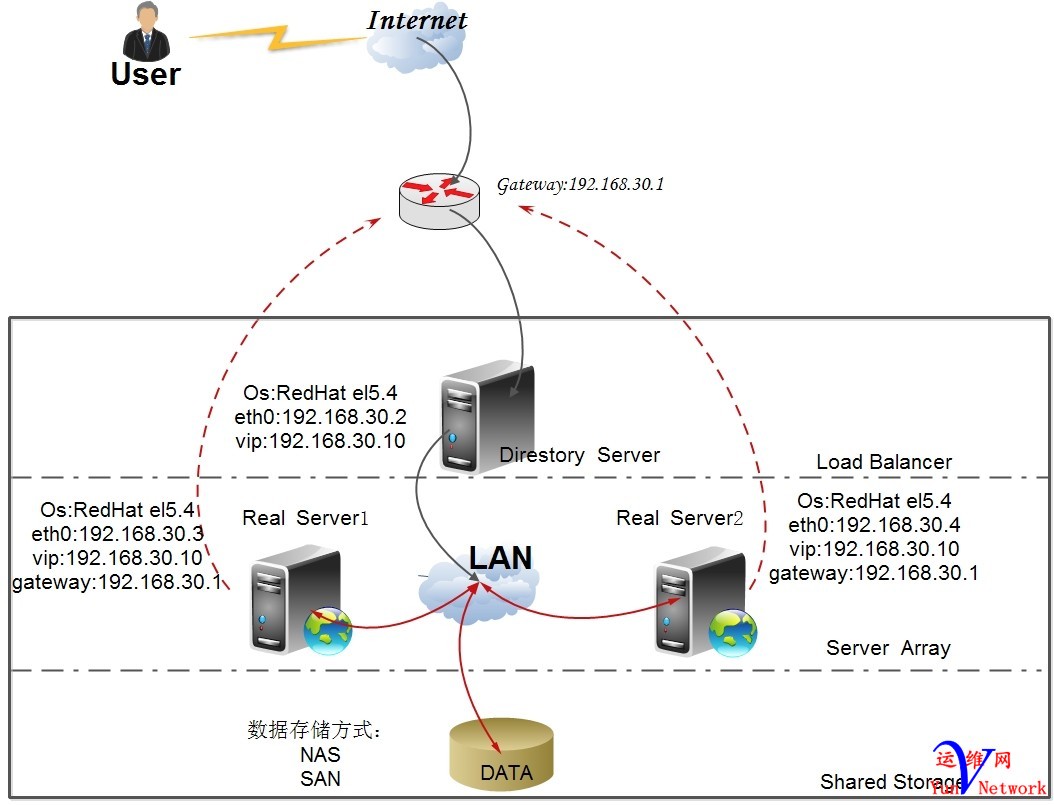

图中的VIP指的是虚拟IP地址，还可以叫做LVS集群的服务IP，在DR、TUN模式中，用户的请求由Directory Server转交给Real Server，返回的数据包是由Real Server直接返回给用户的，所以，在Director Server上以及集群的每个节点上都需要设置这个地址。此IP在Real Server上一般绑定在回环地址上，例如lo:0，同样，在Director Server上，虚拟IP绑定在真实的网络接口设备上，例如eth0:0。
各个Real Server可以是在同一个网段内，也可以是相互独立的网段，还可以是分布在internet上的多个服务器.

服务器名	IP地址	网关	虚拟设备名	虚拟IP
Directory Server	192.168.30.2	192.168.30.1	eth0：0	192.168.30.10
Real Server1	192.168.30.3	192.168.30.1	lo：0	192.168.30.10
Real Server2	192.168.30.4	192.168.30.1	lo：0	192.168.30.10

安装前准备：
Redhat Enterprise Linux 5.4内核默认支持lvs，为了方便编译安装IPVS管理软件，在安装操作系统时，建议选择如下这些安装包：
开发工具：development tools、x software development、gnome software、development、kde software development。
系统安装完毕，可以通过如下命令检查kernel是否已经支持LVS的ipvs模块：
[iyunv@localhost~]#modprobe -l |grep ipvs

如果有类似上面的输出，表明系统内核已经默认支持了IPVS模块。接着就可以安装IPVS管理软件了。
一、安装Lvs软件
1、在Director Serve上安装IPVS管理软件
IPVS提供的软件包有源码方式的也有rpm方式的，这里介绍下源码方式安装IPVS,首先从http://www.linuxvirtualserver.org/software/ipvs.html下载对应版本的ipvs源码，由于我们这里采用的操作系统为rhel5.4版本，因此，下载对应的ipvsadm-1.24版本，接着进行安装：
[iyunv@localhost~]#tar zxvf ipvsadm-1.24.tar.gz -C /usr/local/src/
[root@localhostipvsadm-1.24]# cd /usr/local/src/ipvsadm-1.24/
[root@localhostipvsadm-1.24]# make
[root@localhostipvsadm-1.24]# make install
注意：在make时可能会出现错误编译信息，这是由于编译程序找不到对应内核的原因，按照如下操作就可以正常编译：
[iyunv@localhost~]#ln -s /usr/src/kernels/2.6.18-164.el5-i686/ /usr/src/linux
//创建以个系统内核的软链接到/usr/src/linux中
也可以下载rpm安装包，通过rpm方式进行安装：
[iyunv@localhost~]#rpm –ivh ipvsadm-1.24-6.1.i386.rpm
//rpm包安装会比较方便，网上也有rpm格式的。
安装完成之后，执行命令：

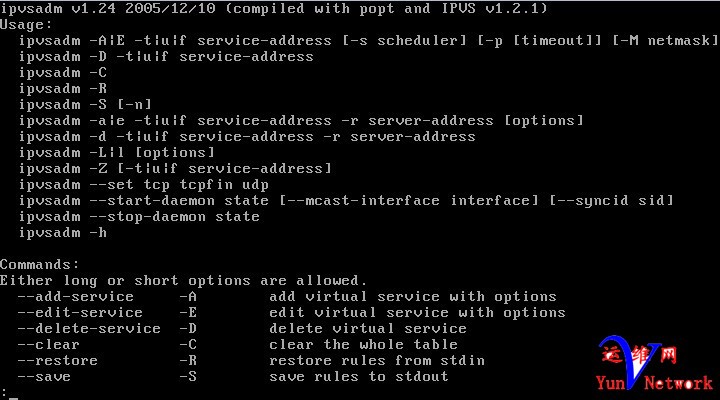

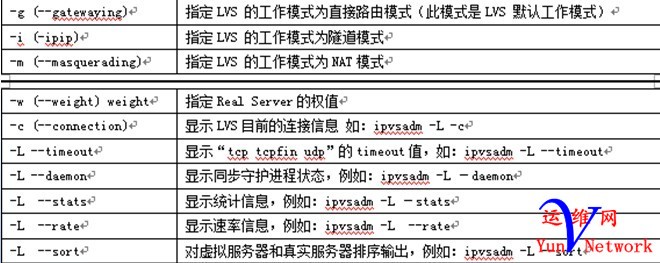

[iyunv@localhost~]# ipvsadm --help |less
//分页查看ipvsadm的命令帮助手册，如果无法执行，说明安装失败。




使用举例如下：
[iyunv@localhost ~]#ipvsadm -A -t 192.168.30.2:80 -s rr -p 600
以上表示在内核的虚拟服务器列表中添加一条192.168.30.2的虚拟服务器记录，并且指定此虚拟服务器的服务端口为80，然后指定此虚拟服务器的调度策略为轮询调度，并且在每个real server上的持续服务时间为600秒，即10分钟
[iyunv@localhost ~]#ipvsadm -A -t 192.168.30.2:21 -s wlc
以上表示在内核的虚拟服务器列表中又添加了一条192.168.30.2的虚拟服务器，此虚拟服务器的服务端口为21，即FTP服务。使用的调度策略为wlc，即加权最少链接算法。
[iyunv@localhost ~]#ipvsadm -a -t 192.168.30.2:80 -r 192.168.30.3:80 –g
[iyunv@localhost ~]#ipvsadm -a -t 192.168.30.2:80 -r 192.168.30.4:80 –g
以上两条设置表示在虚拟服务器192.168.30.2中添加两条新的Real Server记录，两个Real Server的IP分别为192.168.30.4和192.168.30.4，参数“-g”指定了虚拟服务器的工作模式为直接路由模式，即DR模式。
一、配置LVS群集
本次试验基于DR模型的LVS集群来搭建www服务，实现负载均衡。
以下是Director Server的配置：
在Director Server上配置LVS负载均衡集群，有两种方法：
通过ipvsadm命令行进行配置
通过Redhat提供的工具piranha来配置LVS
放法1、 通过ipvsadm命令行方式配置LVS

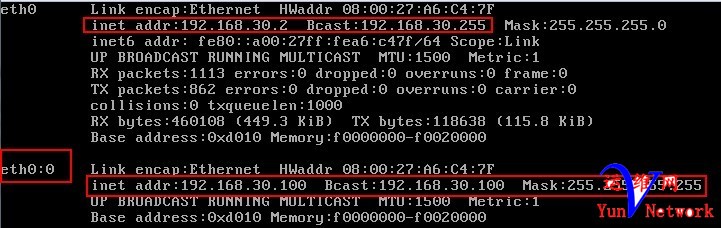

① 安装IPVS后，就可以配置LVS集群了，首先在Director Server上绑定一个虚拟IP（也叫VIP），此IP用于对外提供服务，执行如下命令：
[iyunv@localhost~]#ifconfig eth0:0 192.168.30.100 netmask255.255.255.255 up
此处在eth0设备上绑定了一个虚拟设备eth0:0，同时设置了一个虚拟IP是192.168.30.100，也就是上面我们规划的IP地址，需要特别注意的是，这里的子网掩码为255.255.255.255。

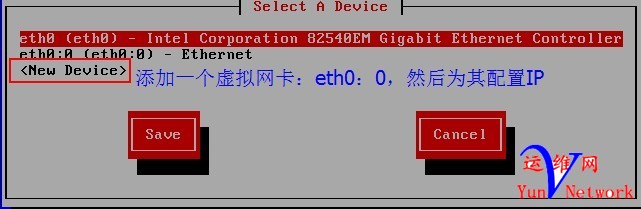

以上的命令是临时添加IP，如果系统重启就会消失，所以最好再使用“setup”命令来永久添加，因为eth0：0是虚拟网卡，所以在配置时要注意。


② 然后给设备eth0:0指定一条路由，执行如下指令：
[iyunv@localhost~]#route add -host 192.168.30.100 dev eth0:0
//添加一条到192.168.30.100/32网络的路由
[iyunv@localhost~]#echo "1" >/proc/sys/net/ipv4/ip_forward
//开启Linux的路由转发功能
指令中，参数值为1时启用ip转发，为0时禁止ip转发。其实在DR模式中，开启系统的包转发功能不是必须的，而在NAT模式下此操作是必须的。

③ 配置ipvs，命令如下：
[iyunv@localhost~]#ipvsadm –C
//清除内核虚拟服务器列表中的所有记录
[iyunv@localhost~]#ipvsadm -A -t 192.168.30.100:80 -s rr
//添加一条新的虚拟IP记录,192.168.30.100
[iyunv@localhost ~]#ipvsadm -a -t 192.168.30.100:80-r 192.168.30.3:80 -g
[iyunv@localhost~]#ipvsadm -a -t 192.168.30.100:80 -r 192.168.30.4:80 -g
//新加虚拟IP记录中添加两条新的Real Server记录，并且指定LVS 的工作模式为直接路由模式。（-g表示dr模型，默认的模式，-I表示tunel模型，-m表示nat模型）
④ 最后，启动LVS服务，执行如下操作：
[iyunv@localhost~]#ipvsadm
这样，LVS在Director Server上的配置就完成了.

方法2、 通过Redhat提供的工具piranha来配置LVS
Piranha是REDHAT提供的一个基于Web的LVS配置软件，可以省去手工配置LVS的繁琐工作，同时，也可单独提供cluster功能，例如，可以通过Piranha激活Director Server的后备主机，也就是配置Director Server的双机热备功能。
① Piranha工具的安装非常简单，下载Piranha的rpm包，进行安装即可：
[iyunv@localhost ~]#rpm –ivh piranha-0.8.2-1.i386.rpm
Piranha安装完毕后,会产生/etc/sysconfig/ha/lvs.cf文件，默认此文件是空的，可以通过Piranha提供的web界面配置此文件,也可以直接手动编辑此文件，编辑好的lvs.cf文件内容类似如下:
[iyunv@localhost~]# more /etc/sysconfig/ha/lvs.cf
serial_no= 18 #序号。
primary= 192.168.30.2 #指定主Director Server的真实IP地址，是相对与有备用的Director Server而言的，也就是给Director Server做HA Cluster。
service= lvs #指定双机的服务名。
backup_active= 0 #是否激活备用Director Server。“0”表示不激活，“1”表示激活。
backup= 0.0.0.0 #这里指定备用Director Server的真实IP地址，如果没有备用Director Server，可以用“0.0.0.0”代替。
heartbeat= 0 #是否开启心跳，1表示开启，0表示不开启。
heartbeat_port= 539 #指定心跳的UDP通信端口。
keepalive= 5 #心跳间隔时间，单位是秒。
deadtime= 10 #如果主Director Server在deadtime(秒)后没有响应，那么备份Director
Server就会接管主Director Server的服务。
network= direct #指定LVS的工作模式，direct表示DR模式，nat表示NAT模式，tunnel表示TUNL模式。
debug_level= NONE #定义debug调试信息级别。
virtualwww.ixdba.net{ #指定虚拟服务的名称。
active= 1 #是否激活此服务。
address= 192.168.30.100 eth0:0 #虚拟服务绑定的虚拟IP以及网络设备名。
port= 80 #虚拟服务的端口。
send= "GET / HTTP/1.0" #给real server发送的验证字符串。
expect= "HTTP" #服务器正常运行时应该返回的文本应答信息，用来判断real server是否工作正常。
use_regex= 0 # expect选项中是否使用正则表达式，0表示不使用，1表示使用。
load_monitor= none #LVS中的Director Server能够使用 rup 或 ruptime 来监视各个realserver的负载状态。该选项有3个可选值，rup、ruptime和none，如果选择rup，每个real server就必须运行rstatd服务。如果选择了ruptime，每个real server就必须运行 rwhod 服务。
scheduler= rr #指定LVS的调度算法。
protocol= tcp #虚拟服务使用的协议类型。
timeout= 6 #real server失效后从lvs路由列表中移除失效real server所必须经过的时间，以秒为单位。
reentry= 15 #某个real server被移除后，重新加入lvs路由列表中所必须经过的时间，以秒为单位。
quiesce_server= 0 #如果此选项为1.那么当某个新的节点加入集群时，最少连接数会被重设
为零，因此LVS会发送大量请求到此服务节点，造成新的节点服务阻塞，
建议设置为0。
serverRS1 { #指定real server服务名。
address= 192.168.30.3 #指定real server的IP地址。
active= 1 #是否激活此real server服务。
weight= 1 #指定此real server的权值，是个整数值，权值是相对于所有real server节点而言的，权值高的real server处理负载的性能相对较强。
}
serverRS2 {
address= 192.168.30.4
active= 1
weight= 1
}
}
② 编辑完成,然后启动pulse服务,即启动lvs服务
[iyunv@localhost~]#service pulse start
同理，此种方式下也要启用系统的包转发功能：
[iyunv@localhost~]#echo "1" >/proc/sys/net/ipv4/ip_forward
到此为止，Piranha工具方式配置Director Server完毕。
一、配置Real Server
在lvs的DR和TUn模式下，用户的访问请求到达真实服务器后，是直接返回给用户的，而不再经过前端的Director Server，因此，就需要在每个Real server节点上增加虚拟的VIP地址，这样数据才能直接返回给用户。
由于Real Server中的配置相同，这里只以Server1为例：
1、禁止本地的arp响应，由于虚拟ip，也就是上面的VIP地址，是Director
Server和所有的Real server共享的，如果有ARP请求VIP地址时，DirectorServer与所有Real server都做应答的话，就出现问题了，因此，需要禁止Real server响应ARP请求。修改系统配置文件：
vim /etc/sysctl.conf
# net.ipv4.conf.all.arp_announce = 2
# net.ipv4.conf.all.arp_ignore = 1
//防止响应arp包
[iyunv@Server1~]# sysctl -p
//重新加载配置文件

1、修改IP地址
[iyunv@Server1~]# ifconfig eth0 192.168.30.3
[iyunv@Server1~]# ifconfig lo：0 192.168.30.100 netmask 255.255.255.255
[iyunv@Server1~]# route add –host 192.168.2.100/32 dev lo:0
2、安装httpd
因为本次试验只是利用www来进行负载均衡测试，所以使用rpm来安装web服务。
[iyunv@Server1~]# rpm -ivh httpd-2.2.3-31.el5.i386.rpm
[iyunv@Server1~]# echo “Server1” > /var/www/html/index.html
[iyunv@Server1~]# server httpd start
说明：在Server2上做同样的配置
一、测试负载均衡
在Director上安装httpd服务，只需开启服务即可。
使用一台客户机来访问http:192.168.30.100，每刷新一次，就会访问不同的站点。


此时说明已经实现了负载均衡。以上为了试验的效果，所以将数据分别存放在两台服务器中，但是在实际中，用户访问同一个IP应该得到相同的信息。为了让数据统一，我们应该使用共享存储。
一、Ldirectord监控Real Server
1、以上是通过轮询机制来实现负载均衡，但是如果某一台Real Server宕掉后，
Director依然在LVS路由表中记录着后方的每一台Real Server，将请求轮流发送给后方的Real Server，这样就会降低服务的效率。所以应该在Director中监控后方的Real Server的健康状况，当某个服务器宕掉后，应该立即做出处理。
在heartbeat中，ldirectord其实是作为它的一个插件出现的，所以它默认包含在heartbeat软件包中，Ldirectord的核心作用是监控Real Server节点状态，当Real Server失效时，把它从虚拟服务器列表中删除，恢复时重新添加到列表，同时，它还能调用ipvsadm自动创建LVS路由表。要通过ldirectord监控节点状态，只需启动ldirectord服务，整个集群系统就可以运行起来。在前面我们是通过命令添加虚拟服务以及后方的Real Server，如果使用ldirectory的话，类似的命令是写在配置文件中的。所以如果使用ldirectory服务的话，可以不使用前面的命令添加虚拟服务。需要说明的是，ldirectord和Piranha都具有监控Real Server的功能，如果是通过Piranha工具配置LVS，就无需使用ldirectord，Piranha工具对应的系统进程是pluse，此进程也会自动调用ipvsadm创建LVS路由表，同时会利用自身的nanny守护进程监控real server的状态
2、安装heartbeat-ldirector服务。
如果直接使用rpm来安装的话，会有许多的依赖关系，安装会失败。

最好使用yum来进行安装，我这里使用的是本地yum来，安装heartbeat的所有rpm包
软件包：
heartbeat-2.1.4-9.el5.i386.rpm
heartbeat-devel-2.1.4-9.el5.i386.rpm
heartbeat-gui-2.1.4-9.el5.i386.rpm
heartbeat-ldirectord-2.1.4-9.el5.i386.rpm
heartbeat-pils-2.1.4-10.el5.i386.rpm
heartbeat-stonith-2.1.4-10.el5.i386.rpm
libnet-1.1.4-3.el5.i386.rpm
perl-MailTools-1.77-1.el5.noarch.rpm
//下载地址：http://yunpan.cn/QbFZ4REqCjP8w

[iyunv@localhostHeartbeat]# yum localinstall *.rpm


3、修改ldirectord配置文件
安装完成后，默认的安装路径为/etc/ha.d，同时需要将模板配置文件拷贝到这个目录下，执行如下命令：
[iyunv@localhostroot]# rpm -q heartbeat-ldirectord -d
/usr/share/doc/heartbeat-ldirectord-2.1.4/COPYING
/usr/share/doc/heartbeat-ldirectord-2.1.4/README
/usr/share/doc/heartbeat-ldirectord-2.1.4/ldirectord.cf
/usr/share/man/man8/ldirectord.8.gz
[iyunv@localhostroot]# cp /usr/share/doc/heartbeat-ldirectord-2.1.4/ldirectord.cf /etc/ha.d/
可以通过执行如下命令启动或关闭ldirectord服务
[iyunv@localhostroot]# /etc/init.d/ldirectord {start|stop}
或者使用命令：
[iyunv@localhostroot]# serveice ldirectord start | stop
[iyunv@localhostroot]# chkconfig ldirectord on
//将ldirectord服务添加到开机启动

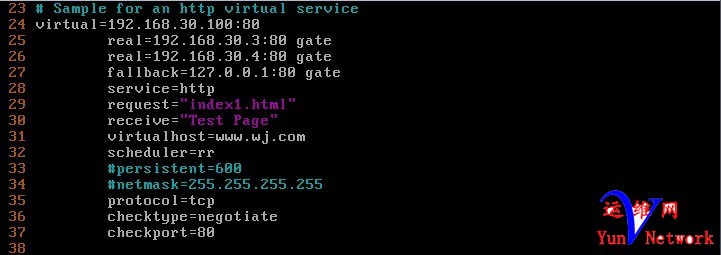

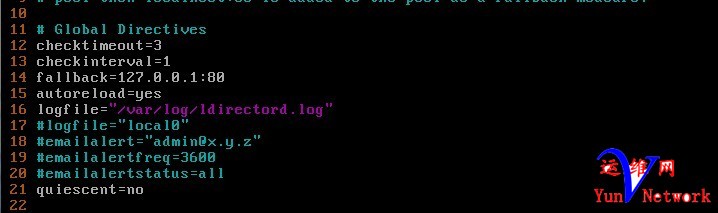

Ldirectord的配置文件是/etc/ha.d/ldirectord.cf，下面详述下这个文件每个参数的含义：

checktimeout=3 #判定real server出错的时间间隔。
checkinterval=1 #指定ldirectord在两次检查之间的间隔时间。
fallback=127.0.0.1:80
#当所有的real server节点不能工作时，web服务重定向的地址。
autoreload=yes
#是否自动重载配置文件，选yes时，配置文件发生变化，自动载入配置信息。
logfile="/var/log/ldirectord.log"
#设定ldirectord日志输出文件路径。
quiescent=no
#当选择no时，如果一个节点在checktimeout设置的时间周期内没有响应，ldirectord将会从LVS的路由表中直接移除real server，此时，将中断现有的客户端连接，并使LVS丢掉所有的连接跟踪记录和持续连接模板，如果选择为yes，当某个real server失效时，ldirectord将失效节点的权值设置为0，新的连接将不能到达，但是并不从LVS路由表中清除此节点，同时，连接跟踪记录和程序连接模板仍然保留在Director上。
注意：以上几行为ldirectord.cf文件的“全局”设置，它们可以应用到下面多个虚拟主机，下面是每个虚拟主机的配置。

virtual=192.168.30.100:80 #指定虚拟的IP地址和端口号，注意，在virtual行后面的行必
须缩进4个空格或以一个tab字符进行标记。
real=192.168.30.3:80gate #指定Real Server服务器地址和端口，同时设定LVS工作模式，
用gate表示DR模式，ipip表示TUNL模式，masq表示NAT模式。
real=192.168.30.4:80gate
fallback=127.0.0.1:80gate
service=http #指定服务的类型，这里是对http服务做负载均衡。
request="index1.html" #ldirectord将根据指定的Real Server地址，结合该选项给出的请求路径，发送访问请求，检查Real Server上的服务是否正常运行，确保这里给出的页面地址是可访问的，不然ldirectord会误认为此节点已经失效，发生错误监控现象。
receive="TestPage" #指定请求和应答字串。
//在后方的Real Server的web站点下，要有一个index.html的页面，内容是“Test Page”，用来检测其服务是否正常。
virtualhost=www.wj.com #虚拟服务器的名称，随便指定。
scheduler=rr #指定调度算法，这里是rr（轮叫）算法。
protocol=tcp #指定协议的类型，LVS支持TCP和UDP协议。
checktype=negotiate #指定Ldirectord的检测类型，默认为negotiate。
checkport=80 #指定监控的端口号。
1、创建测试页面。
[iyunv@Server1~]# echo “Test Page” >/var/www/html/index1.html
[iyunv@Server2~]# echo “Test Page” >/var/www/html/index1.html
2、测试ldirectord服务
[iyunv@localhost~]# ipvsadm -l

当某个服务器宕掉后，LVS中的表就会删除该服务器的记录，当该服务器恢复后，就自动添加该服务器的记录。

如果ldirectord配置文件中的“quiescent=yes”，那么在LVS表中不会删除该服务器的记录，只是Director Server不会将用户的请求转发给它。
一、FreeNas共享存储
在实际生活中，用户访问同一个web服务器时，响应的内容应该一样。这里为了试验效果，所以将两个服务器中的网页内容设为不同。为了能够实现用户访问的一致性，最好的方法是在后方实现共享存储。这里使用的Freenas来实现共享存储。FreeNAS是网络附加存储(NAS)服务专用操作系统(FreeBSD的简化版)。基于
m0n0wall防火墙，该系统通过提供磁盘管理及RAID软件，可让用户将PC转换为NAS服务器。支持FTP/NFS/RSYNC/CIFS/AFP/UNISON/SSH协议。

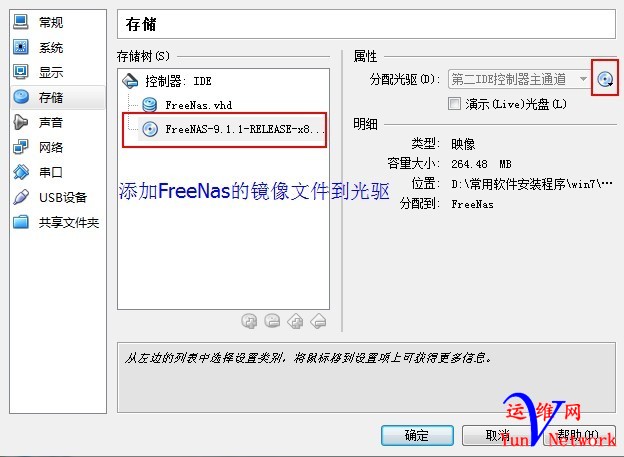

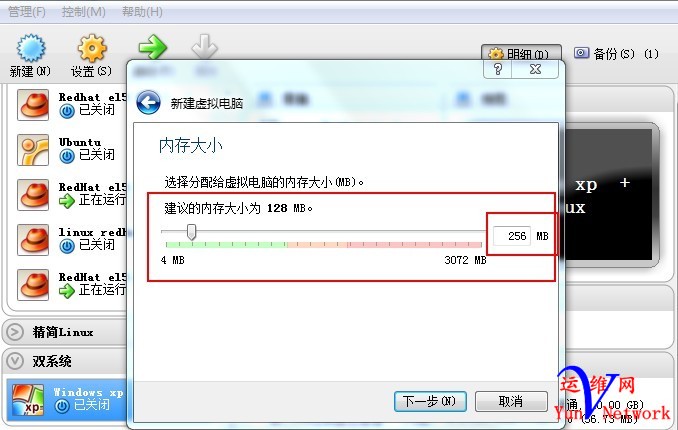

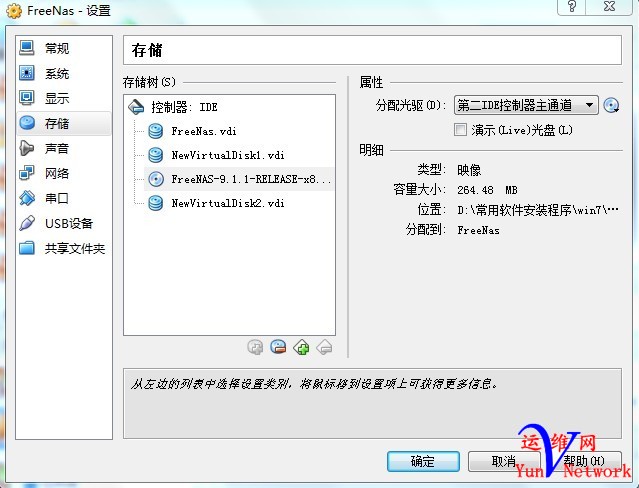

1、新建一个虚拟机








1、启动虚拟机
接下来就是安装FreeNas，和安装Linux系统差不多。

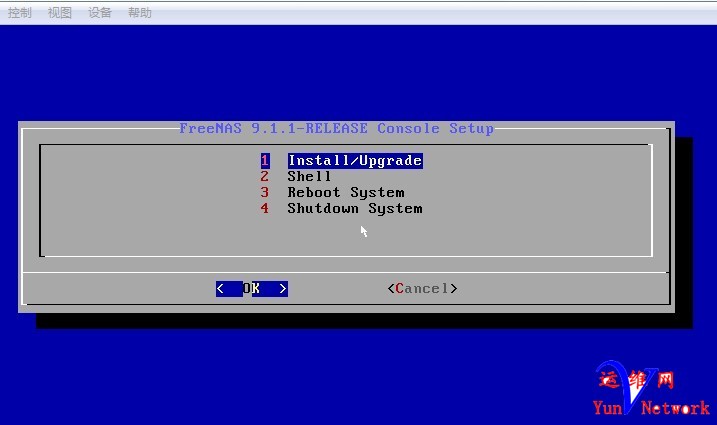

Step1： Install/Upgrade

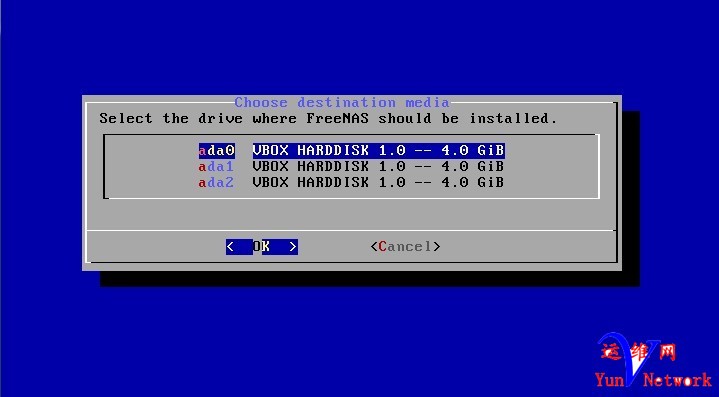

Step2：选择安装到哪块硬盘，因为只有一块硬盘所以这里只显示一个，如果有多个，可以自由选择。

Step3：格式化硬盘的警告信息。

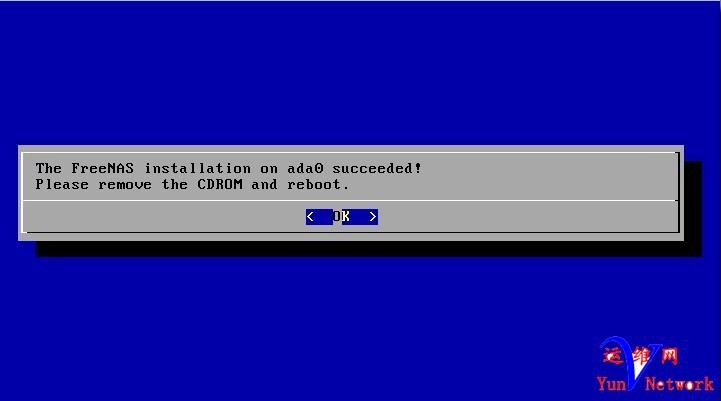

Step4：取出光驱中的镜像，重启系统。

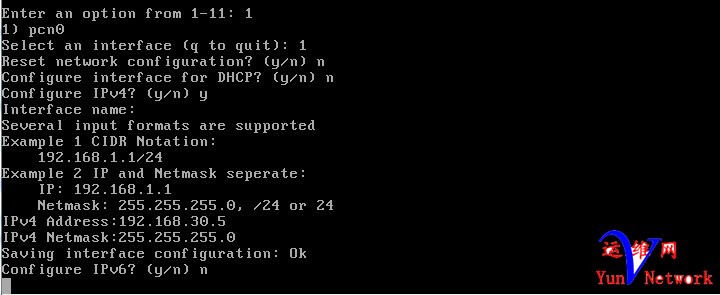

Step5：配置FressNas的IP




如果FreeNas服务器和Real Server不在同一个网段，需要配置FreeNas的网关即默认路由。

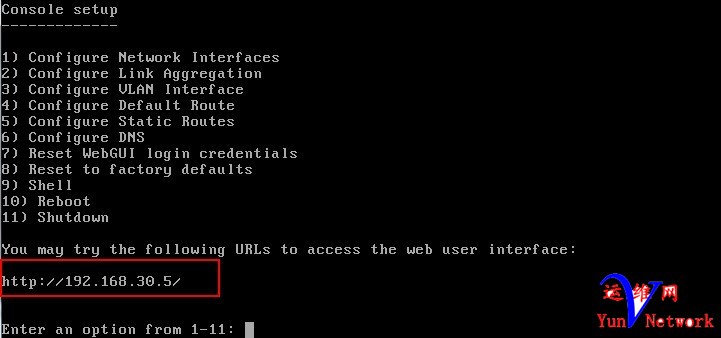

Step6:通过web来进行管理FreeNas

登录后，为了安全起见最好修改一些你的管理员密码，为了使用方便，可以将页面的语言改为中文。

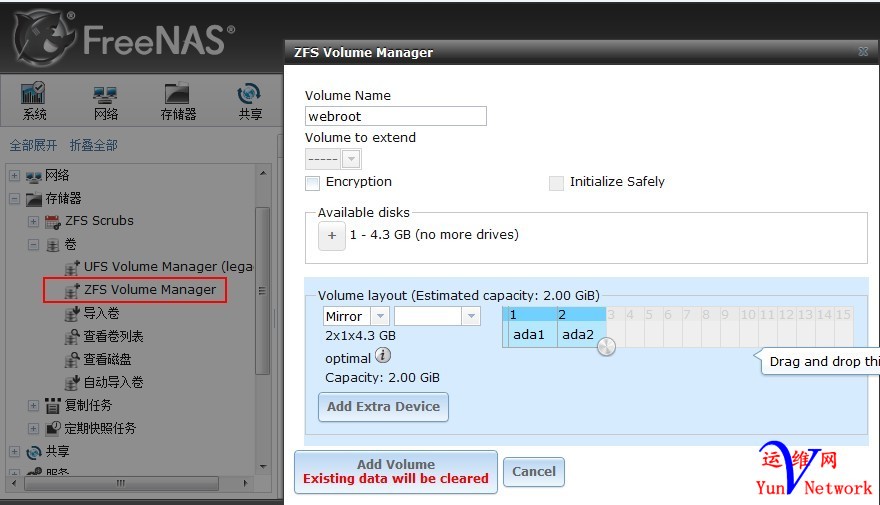

Step7：创建NFS服务



Step8：创建一个共享文件夹


查看192.168.30.5上的共享文件
[iyunv@Server1~]# showmount -e 192.168.30.5
//查看共享文件
[iyunv@Server1~]# mount 192.168.30.5:/mnt/webroot /var/www/html/
//临时挂载192.168.30.5上的共享文件到/var/www/html目录中

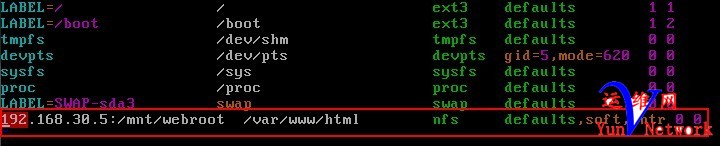

[iyunv@Server1~]# vim /etc/fstab
[iyunv@Server1~]# mount –a

[iyunv@Server1~]# mount

//永久挂载
挂载成功之后，你就可以在Real Server中操作后方FreeNas中NFS服务中共享的文件。将web页面放到/mnt/webroot目录中，以后用户不论通过哪个Real Server都是访问和操作同一个web页面。这种方式文件级别的共享，缺点是效率比较低，优点是有锁机制（同一时间只能有一个用户编辑）和推送机制（用户看到的内容是一样的）



说明：FreeNas镜像下载--》http://www.freenas.org/
