Tomcat源码分析之—容器整体结构

Izhuceul

　　Tomcat有多个容器组成，而Container也就是容器与Connecter连接器是Tomcat最核心的两个模块，Connecter连接器接收客户端的请求，并根据客户端的请求传递给Container处理并作出相应。
　　Tomcat中有多个层次的容器对象：Engine、Host、Context、Wrapper，这些容器是有层级关系的。

• Engine：代表整个Tomcat的Servlet引擎，可以包含一个或多个子容器

• Host：    表示一个虚拟主机，包含多个Context

• Context ：表示一个ServletContext，包含一个或多个Wrappers容器

• Wrappers：表示一个独立的Servlet定义，可以是多个servlet或一个servlet实例


　　所有的容器都继承ContainerBase抽象类， ContainerBase抽象类实现Container接口，Container继承Lifecycle接口用于实现对容器的生命周期的统一管理。

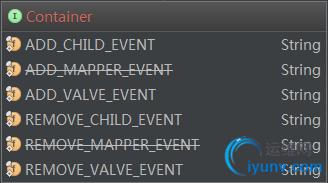

　　Container接口定义了静态字段来表示添加或移除子容器时的事件类型（如下图）：



　　通过下面图片我们看下ContainerBase的类结构，由于篇幅有限方法过多这里就不列出接口、类的字段与方法了：



                                               ContainerBase类图

   1、Lifecycle接口：就是我们前面介绍过的用于控制Tomcat所有组件生命周期的接口定义。
   2、LifecycleBase抽象类：实现了Lifecycle接口用户Tomcat所有组件生命周期的管理类。
   3、MBeanRegistration接口：用于使Tomcat支持JMX而定义的接口。
   4、LifecycleMBeanBase抽象类：继承了LifecycleBase与实现了MBeanRegistration接口，实现了JMX的支持。
   5、Container接口：就是我们所有容器的接口，定义了容器通用的字段还有方法。
   6、ContainerBase抽象类：所有容器的基类，实现了一些子容器管理的方法（添加、移除、查找），子容器的启动、实现了容器事件监听对象的管理、包括对Loader、      Logger、Manager、Realm、Resources组件的管理、还包括了Pipeline、Valve对象的管理等。　　Tomcat所有容器类图如下（省略了字段、方法）：

　　容器类图
　　
　　这节就先分析到这里，下面我们在详细分析Tomcat中的每个容器。
