keepalived+lvs实现高可用的负载均衡

lionhg

###############################################

keepalived

keepalived+lvs实现高可用的负载均衡

测试

###############################################



keepalived

keepalived是一个类似于layer3, 4 & 5交换机制的软件，也就是我们平时说的第3层、第4层和第5层交换。Keepalived的作用是检测web服务器的状态，如果有一台web服务器死机，或工作出现故障，Keepalived将检测到，并使用ipvsadm将有故障的web服务器从ipvs规则中剔除，当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的web服务器。

Layer3,4&5工作在IP/TCP协议栈的IP层，TCP层，及应用层,原理分别如下：



Layer3：Keepalived使用Layer3的方式工作式时，Keepalived会定期向服务器群中的服务器发送一个ICMP的数据包（既我们平时用的Ping程序）,如果发现某台服务的IP地址没有激活，Keepalived便报告这台服务器失效，并将它从服务器群中剔除，这种情况的典型例子是某台服务器被非法关机。Layer3的方式是以服务器的IP地址是否有效作为服务器工作正常与否的标准。在本文中将采用这种方式。

Layer4：Layer4主要以TCP端口的状态来决定服务器工作正常与否。如web server的服务端口一般是80，如果Keepalived检测到80端口没有启动，则Keepalived将把这台服务器从服务器群中剔除。

Layer5：Layer5就是工作在具体的应用层了，比Layer3,Layer4要复杂一点，在网络上占用的带宽也要大一些。Keepalived将根据用户的设定检查服务器程序的运行是否正常，如果与用户的设定不相符，则Keepalived将把服务器从服务器群中剔除。

keepalived+lvs实现高可用的负载均衡

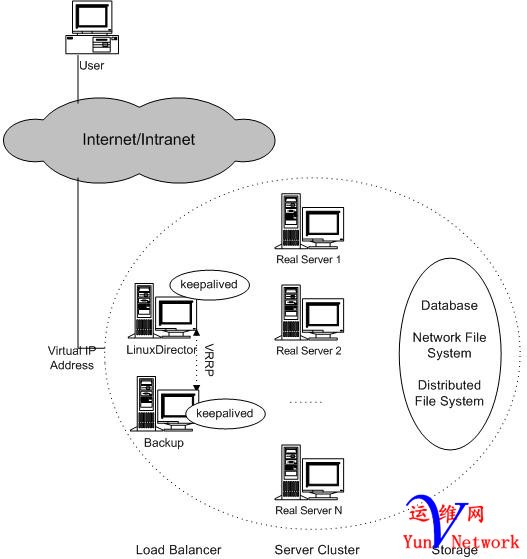

架构图：



realserver端脚本


#!/bin/bash
#
# Script to start LVS DR real server.
# description: LVS DR real server
#
.  /etc/rc.d/init.d/functions
VIP=192.168.1.33
host=`/bin/hostname`
case "$1" in
start)
       # Start LVS-DR real server on this machine.
        /sbin/ifconfig lo down
        /sbin/ifconfig lo up
        echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
        echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
        echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
        /sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
        /sbin/route add -host $VIP dev lo:0
;;
stop)
        # Stop LVS-DR real server loopback device(s).
        /sbin/ifconfig lo:0 down
        echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
        echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
        echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
;;
status)
        # Status of LVS-DR real server.
        islothere=`/sbin/ifconfig lo:0 | grep $VIP`
        isrothere=`netstat -rn | grep "lo:0" | grep $VIP`
        if [ ! "$islothere" -o ! "isrothere" ];then
            # Either the route or the lo:0 device
            # not found.
            echo "LVS-DR real server Stopped."
        else
            echo "LVS-DR real server Running."
        fi
;;
*)
            # Invalid entry.
            echo "$0: Usage: $0 {start|status|stop}"
            exit 1
;;
esac
安装httpd并建立测试页面如下：



Director端配置

安装ipvsadm和keepalived


yum install ipvsadm
rpm -ivh  keepalived-1.2.7-5.el5.i386.rpm
director_master的配置vim /etc/keepalived/keepalived.conf


! Configuration File for keepalived
global_defs {
   notification_email {
        root@localhost   #报警收件人地址
   }
   notification_email_from root@localhost  #报警发件人地址
   smtp_server 127.0.0.1                   #设置smtp服务地址
   smtp_connect_timeout 30                 #设置连接smtp服务的超时时间
   router_id LVS_DEVEL                     #发送邮件的主体信息
}
vrrp_script chk_schedown {                 #自定义脚本
   script "[ -e /etc/keepalived/down ] && exit 1 || exit 0"
   interval 1    #重试时间间隔
   weight -5     #减权重
   fall 2
   rise 1
}
vrrp_instance VI_1 {
    state MASTER             #制定keepalived角色
    interface eth0           #制定检测网络接口
    virtual_router_id 54     #虚拟路由标示码
    priority 100             #权重，1-255之间
    advert_int 1             #设置同步检查的时间间隔，单位是秒
    authentication {
        auth_type PASS       #验证类型为PASS
        auth_pass soulboy    #验证密码
    }
    virtual_ipaddress {
        192.168.1.33/24 dev eth0 label eth0:0  #设置虚拟IP
    }
     track_script {
        chk_schedown
    }
    notify_master "/etc/keepalived/notify.sh -n master -a 192.168.1.33"
    notify_backup "/etc/keepalived/notify.sh -n backup -a 192.168.1.33"
    notify_fault "/etc/keepalived/notify.sh -n fault -a 192.168.1.33"

}
virtual_server 192.168.1.33 80 {  #定义虚拟服务器
    delay_loop 6                  #设置健康检查时间
    lb_algo wrr                   #设置负载调度算法
    lb_kind DR                    #设置LVS工作模式
    nat_mask 255.255.255.0
    persistence_timeout 50
    protocol TCP                  #设置转发协议的类型

    sorry_server 127.0.0.1 80     #设置紧急服务器
    real_server 192.168.1.10 80 {
        weight 1
        HTTP_GET {
            url {
              path /
                status_code 200
            }
            connect_timeout 2
            nb_get_retry 3
            delay_before_retry 1
        }
}
    real_server 192.168.1.20 80 {
        weight 1
        HTTP_GET {
            url {
              path /
                status_code 200
            }
            connect_timeout 2
            nb_get_retry 3
            delay_before_retry 1
                }
        }
    }
}
director_backup的配置vim /etc/keepalived/keepalived.conf


! Configuration File for keepalived
global_defs {
   notification_email {
        root@localhost
   }
   notification_email_from root@localhost
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}
vrrp_script chk_schedown {
   script "[ -e /etc/keepalived/down ] && exit 1 || exit 0"
   interval 1
   weight -5
   fall 2
   rise 1
}
vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 54
    priority 99
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass soulboy
    }
    virtual_ipaddress {
        192.168.1.33/24 dev eth0 label eth0:0
    }
    track_script {
        chk_schedown
    }
    notify_master "/etc/keepalived/notify.sh -n master -a 192.168.1.33"
    notify_backup "/etc/keepalived/notify.sh -n backup -a 192.168.1.33"
    notify_fault "/etc/keepalived/notify.sh -n fault -a 192.168.1.33"
}
virtual_server 192.168.1.33 80 {
    delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.0
    persistence_timeout 50
    protocol TCP

    sorry_server 127.0.0.1 80

    real_server 192.168.1.10 80 {
        weight 1
        HTTP_GET {
            url {
              path /
                status_code 200
            }
            connect_timeout 2
            nb_get_retry 3
            delay_before_retry 1
        }
}
    real_server 192.168.1.20 80 {
        weight 1
        HTTP_GET {
            url {
              path /
                status_code 200
            }
            connect_timeout 2
            nb_get_retry 3
            delay_before_retry 1
                }
        }
    }
}
通知脚本vim /etc/keepalived/notify.sh


#!/bin/bash
#
ifalias=${2:-eth0:0}
interface=$(echo $ifalias | awk -F: '{print $1}')
vip=$(ip addr show $interface | grep $ifalias | awk '{print $2}')
contact='root@localhost'
workspace=$(dirname $0)
notify() {
    subject="$ip change to $1"
    body="$ip change to $1 $(date '+%F %H:%M:%S')"
    echo $body | mail -s "$1 transition" $contact
}
case "$1" in
    master)
        notify master
        exit 0
    ;;
    backup)
        notify backup
        /etc/rc.d/init.d/httpd restart
        exit 0
    ;;
    fault)
        notify fault
        exit 0
    ;;
    *)
        echo 'Usage: $(basename $0) {master|backup|fault}'
        exit 1
    ;;
esac

测试
启动director_master的keepalive服务并查看ipvs规则


#####查看ipvs规则
[iyunv@master ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.33:80 wrr
  -> 192.168.1.20:80              Route   1      0          0
  -> 192.168.1.10:80              Route   1      0          0
#####查看网络信息
[iyunv@master ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:0C:29:C2:5E:01
          inet addr:192.168.1.61  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fec2:5e01/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:67996 errors:0 dropped:0 overruns:0 frame:0
          TX packets:116217 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:15418633 (14.7 MiB)  TX bytes:8387202 (7.9 MiB)
          Interrupt:67 Base address:0x2024
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:C2:5E:01
          inet addr:192.168.1.33  Bcast:0.0.0.0  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          Interrupt:67 Base address:0x2024
启动director_backup的keepalive服务并查看ipvs规则


#####查看ipvs规则
[iyunv@backup ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.33:80 wrr
  -> 192.168.1.20:80              Route   1      0          0
  -> 192.168.1.10:80              Route   1      0          0
#####查看网络信息
[iyunv@backup ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:0C:29:FA:52:D6
          inet addr:192.168.1.62  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fefa:52d6/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:115068 errors:0 dropped:0 overruns:0 frame:0
          TX packets:82940 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:19740061 (18.8 MiB)  TX bytes:6476242 (6.1 MiB)
          Interrupt:67 Base address:0x2024

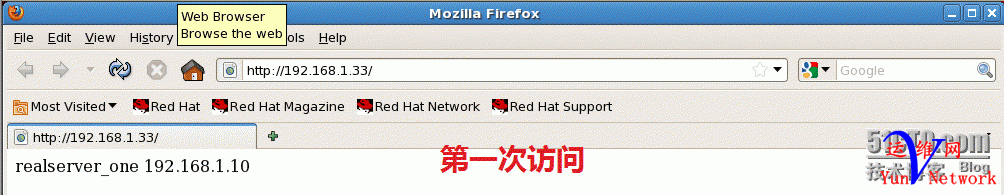

使用客户端访问VIP

停止director_master的keepalived服务发现VIP消失


[iyunv@master ~]# service keepalived stop
Stopping keepalived:                                       [  OK  ]
[iyunv@master ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:0C:29:C2:5E:01
          inet addr:192.168.1.61  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fec2:5e01/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:69371 errors:0 dropped:0 overruns:0 frame:0
          TX packets:118587 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:15609985 (14.8 MiB)  TX bytes:8588490 (8.1 MiB)
          Interrupt:67 Base address:0x2024
在director_backup查看网络信息，发现VIP已成功转移


[iyunv@backup ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:0C:29:FA:52:D6
          inet addr:192.168.1.62  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fefa:52d6/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:116816 errors:0 dropped:0 overruns:0 frame:0
          TX packets:84293 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:19932196 (19.0 MiB)  TX bytes:6597535 (6.2 MiB)
          Interrupt:67 Base address:0x2024
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:FA:52:D6
          inet addr:192.168.1.33  Bcast:0.0.0.0  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          Interrupt:67 Base address:0x2024

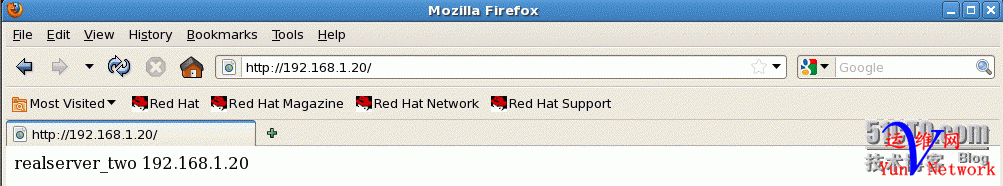

停止realserver_one的httpd服务


[iyunv@realserver_one ~]# service httpd stop
Stopping httpd:                                            [  OK  ]
director_backup查看ipvs规则，发现realserver_one已经被踢出


[iyunv@backup ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.33:80 wrr
  -> 192.168.1.20:80              Route   1      0          0
客户端访问VIP发现页面恒为node2

停止realserver_two的httpd服务


[iyunv@realserver_two ~]# service httpd stop
Stopping httpd:                                            [  OK  ]
director_backup查看ipvs规则，发现紧急站点生效


[iyunv@backup ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.33:80 wrr
  -> 127.0.0.1:80                 Local   1      0          0
客户端访问VIP发现页面为自定义警告页面

分别启动realserver_one和realserver_two的httpd服务


#####realserver_one
[iyunv@realserver_one ~]# service httpd start
Starting httpd: httpd: apr_sockaddr_info_get() failed for realserver_one
httpd: Could not reliably determine the server's fully qualified domain name, using 127.0.0.1 for ServerName
                                                           [  OK  ]
#####realserver_two
[iyunv@realserver_two ~]# service httpd start
Starting httpd: httpd: apr_sockaddr_info_get() failed for realserver_two
httpd: Could not reliably determine the server's fully qualified domain name, using 127.0.0.1 for ServerName
                                                           [  OK  ]
再次查看director_backup发现ipvs规则已经恢复


[iyunv@backup ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.33:80 wrr
  -> 192.168.1.20:80              Route   1      0          0
  -> 192.168.1.10:80              Route   1      0          0
客户端访问VIP发现负载正常


启动director_master的keepalived服务并查看网络信息发现VIP成功转移


[iyunv@master ~]# service keepalived start
Starting keepalived:                                       [  OK  ]
[iyunv@master ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:0C:29:C2:5E:01
          inet addr:192.168.1.61  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fec2:5e01/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:70394 errors:0 dropped:0 overruns:0 frame:0
          TX packets:118644 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:15679204 (14.9 MiB)  TX bytes:8593207 (8.1 MiB)
          Interrupt:67 Base address:0x2024
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:C2:5E:01
          inet addr:192.168.1.33  Bcast:0.0.0.0  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          Interrupt:67 Base address:0x2024
在director_backup查看网络信息发现VIP消失


[iyunv@backup ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 00:0C:29:FA:52:D6
          inet addr:192.168.1.62  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fefa:52d6/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:118485 errors:0 dropped:0 overruns:0 frame:0
          TX packets:87004 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:20112822 (19.1 MiB)  TX bytes:6791097 (6.4 MiB)
          Interrupt:67 Base address:0x2024
lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:6781 errors:0 dropped:0 overruns:0 frame:0
          TX packets:6781 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:2122280 (2.0 MiB)  TX bytes:2122280 (2.0 MiB)

水莹儿

内练一口气，外练一口屁。

沈阳格力专卖店

爱护环境，人人有病。

搜ijsio

所有刻骨铭心的爱都灵魂游离于床上的瞬间！

xiguaqq20

如果有一双眼睛陪我一同哭泣，就值得我为生命受苦。

hongmeigui22027

害怕再一次的奋不顾身，背后无可预知的万一。

mmdbcn

从长远来看，没有人会失恋。我们只不过是在走向最后的恋情途中
