WS BasicHttpBinding 安全解析（7）Certificate验证（IIS宿主）

zaoqiden

　　本节使用Transport安全模式来做Certificate验证，因为TransportCredentialOnly模式不支持证书。　　Certificate验证需要客户端或者服务端提供证书，从而进行身份验证。首先我们在vs2010的命令行使用如图11-42所示的命令创建两个证书，分别用于服务端和客户端。

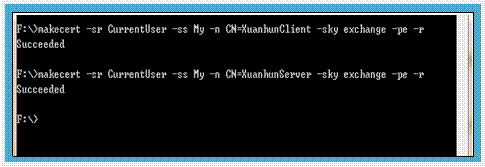

图11-42 创建证书　　证书创建完成之后，我们在MMC控制台添加证书管理单元，然后将两个证书转移到受信任存储区，如图11-43。

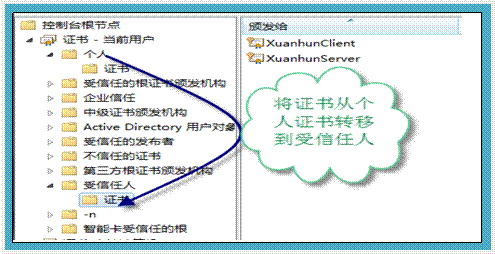

图11-43 将证书转移到受信任存储区　　说明：　　图11-43所示的过程我们也完全可以在命令行把证书直接生成到指定的区域，这里主要的目的是告诉大家如何统一的管理证书。　　因为传输安全模式下使用的是SSL链接，当然这需要我们在IIS配置站点的https绑定。　　我们重新创建一个和站点同名的证书--wcfservicewebsite.com，然后将其导出到本地。打开IIS，首先切换到IIS7.5的服务器管理，单击“服务器证书”，为服务器添加证书。然后回到服务站点管理视图，编辑站点绑定，选择添加的证书。回到站点管理视图，点击“SSL设置”，勾选“要求SLL”，如图11-44。

图11-44 配置站点要求SSL　　此时访问站点会报告证书无效，因为是本地生成的证书没有经过验证的颁发机构，如图11-45所示。

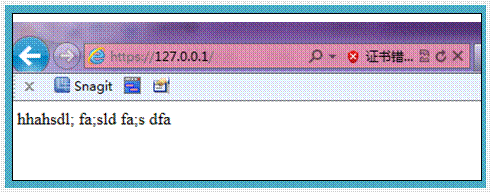

图11-45 访问https链接证书错误　　此时我们可以单击IE上的红叉，根据提示来将此证书安装到受信任的颁发机构中，如图11-46和图11-47。

图11-46 选择安装证书

图11-47 将证书安装到受信任的根证书颁发机构　　再次刷新站点，我们看到是通过验证的锁头标志，如图11-48。

图11-48 证书通过验证　　首先我们看看不设置客户端凭据情况下Transport模式下的通信是什么样的，修改服务端配置为代码清单11-100所示的内容。　　代码清单11-100 不设置客户端凭据









<bindings>
<basicHttpBinding>
<binding
name="basicBindingConf">
<security
mode="Transport">
<transport
clientCredentialType="None">
</transport>
</security>
</binding>
</basicHttpBinding>
</bindings>
......


　　　　客户端根据服务端做相应的调整，之后设置可以通过https获取元数据，配置如代码清单11-101






<behavior name="WcfHelloService.ServiceBehavior">
<serviceMetadata
httpsGetEnabled="true"/>
</behavior>
　　　　客户端相应的将endpoint的address修改为：　　<endpoint address=https://wcfservicewebsite.com/HelloService.svc.../>。　　运行测试站点，结果如图11-49。

图11-49 Transport模式无凭据测试结果　　从图11-49的结果结合服务端代码，我们可以知道当前采用的是匿名访问。那么传输层是不是保证了传输安全呢？我们Fiddler的捕获结果，如代码清单11-102。　　代码清单11-102 Transport模式下捕获的数据





CONNECT wcfservicewebsite.com:443 HTTP/1.1
Host: wcfservicewebsite.com
Proxy-Connection: Keep-Alive
The data sent represents an SSLv3-compatible ClientHello handshake. For your
convenience, the data is extracted below.
Major Version: 3
Minor Version: 1
Random: 4E 07 11 12 D7 AE D1 35 94 52 CF CE B9 EA BF 8C 5B 4E B2 D4 86 0A BC
E6 D2 61 C4 97 BC 1C 11 DA
SessionID: empty
Ciphers:
[002F] TLS_RSA_AES_128_SHA
[0035] TLS_RSA_AES_256_SHA
[0005] SSL_RSA_WITH_RC4_128_SHA
[000A] SSL_RSA_WITH_3DES_EDE_SHA
[C013] TLS1_CK_ECDHE_RSA_WITH_AES_128_CBC_SHA
[C014] TLS1_CK_ECDHE_RSA_WITH_AES_256_CBC_SHA
[C009] TLS1_CK_ECDHE_ECDSA_WITH_AES_128_CBC_SHA
[C00A] TLS1_CK_ECDHE_ECDSA_WITH_AES_256_CBC_SHA
[0032] TLS_DHE_DSS_WITH_AES_128_SHA
[0038] TLS_DHE_DSS_WITH_AES_256_SHA
[0013] SSL_DHE_DSS_WITH_3DES_EDE_SHA
[0004] SSL_RSA_WITH_RC4_128_MD5
　　代码清单11-102的内容是客户端发送的请求内容，Fiddler显示的并不是原始数据，但是足以证明数据在传输层面得到了保护，被加密传输，可以设置Fiddler对SSL进行解密，解密后的请求数据如代码清单11-103所示。　　代码清单11-103 实际的请求信息





POST https://wcfservicewebsite.com/HelloService.svc HTTP/1.1
Content-Type: text/xml; charset=utf-8
VsDebuggerCausalityData:
uIDPo9B4edYyOw5ClT+7ozgCtOoAAAAAqjlegWjQxkCz0d14I8iaZDw+0oZgJs5BgmW5E+f6yIkACQAA
SOAPAction: "http://tempuri.org/IHelloService/GetHello"
Host: wcfservicewebsite.com
Content-Length: 133
Expect: 100-continue
Accept-Encoding: gzip, deflate
Connection: Keep-Alive
<s:Envelope
xmlns:s="http://schemas.xmlsoap.org/soap/envelope/"><s:Body><GetHello
xmlns="http://tempuri.org/"/></s:Body></s:Envelope>
　　　　现在我们来配置服务端和客户端证书，分别使用上面生成的两个证书。接下来我们配置服务端证书，如代码清单11-104。　　代码清单11-104 配置服务端证书





<serviceBehaviors>
<behavior
name="WcfHelloService.ServiceBehavior">
<serviceMetadata
httpGetEnabled="true"/>
<serviceDebug
includeExceptionDetailInFaults="false"/>
<serviceCredentials>
<clientCertificate>
<authentication
certificateValidationMode="PeerTrust"/>
<certificate
findValue="xClient"
storeLocation="CurrentUser"
storeName="TrustedPeople"
x509FindType="FindBySubjectName"/>
</clientCertificate>
<serviceCertificate
x509FindType="FindBySubjectName"
storeLocation="CurrentUser"
storeName="TrustedPeople"
findValue="xServer"
/>
</serviceCredentials>
</behavior>
</serviceBehaviors>
　　　　证书配置和NetTcpBinding没有什么区别，这里我就不重复了，如果您还有疑惑可以参考前文。服务端配置好以后，我们从浏览器访问https://wcfservicewebsite.com/HelloService.svc，却出现如图11-50所示的错误。

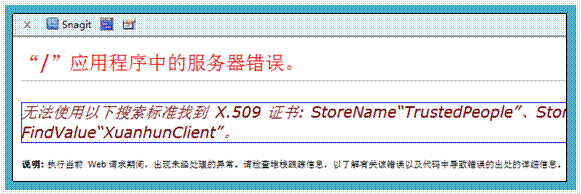

图11-50 找不到证书错误　　我在Window7上做测试偶尔会出现这样的错误，有可能是证书存储区的缓存机制造成的，不过将证书存储在LocalMachine上，可以迅速找到。这可能和IIS托管有关，笔者对此没有深入研究，如果您遇到同样的问题可以尝试将证书放在LocalMachine存储区上。　　更新测试站点的配置，更新后客户的相关配置如代码清单11-105所示。　　代码清单11-105 客户端证书配置





<system.serviceModel>
<behaviors>
<endpointBehaviors>
<behavior
name="clientBehavior">
<clientCredentials>
<clientCertificate
findValue="XuanhunClient"
storeLocation="CurrentUser"
storeName="TrustedPeople"
x509FindType="FindBySubjectName"/>
<serviceCertificate>
<authentication
certificateValidationMode="None"/>
</serviceCertificate>
</clientCredentials>
</behavior>
</endpointBehaviors>
</behaviors>
<bindings>
<basicHttpBinding>
…...
<security
mode="Transport">
<transport
clientCredentialType="Certificate" proxyCredentialType="None">
</transport>
</security>
</binding>
</basicHttpBinding>
</bindings>
<client>
<endpoint
address="https://wcfservicewebsite.com/HelloService.svc"
binding="basicHttpBinding"
bindingConfiguration="BasicHttpBinding_IHelloService"
contract="HelloServiceReferenceForBasic.IHelloService"
name="BasicHttpBinding_IHelloService" behaviorConfiguration="clientBehavior">
</endpoint>
</client>
</system.serviceModel>
　　　　代码清单11-105的配置中，我们将endpoint的address属性更改为https连接https://wcfservicewebsite.com/HelloService.svc"，并配置<authentication certificateValidationMode="None"/>使得客户端不验证服务端证书。　　启动测试站点，得到了如图11-51的错误。

图11-51 SSL配置不一致错误　　出现图11-51的错误的原因在于服务本身要求客户端必须传递证书，而IIS的SSL设置没有对客户证书设置成必须。按图11-52修改就可以了。

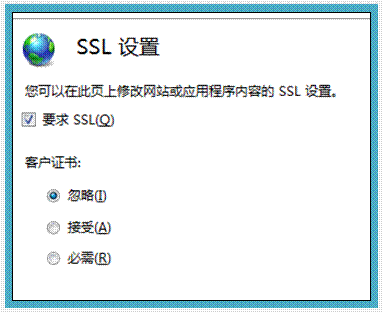

图11-52 设置IIS的SSL　　现在我们再次运行测试站点，结果如图11-53。

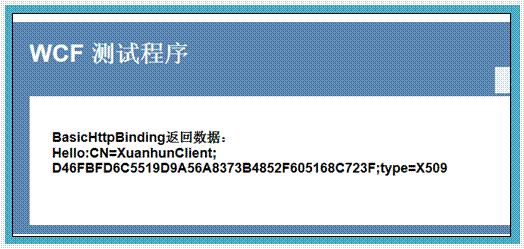

图11-53 Certificate验证成功　　图11-53中成功的返回证书标识和验证类型X509，说明服务端对客户端证书的验证成功。
