　　瀚海拾贝（一）HTTP协议/IIS 原理及ASP.NET运行机制浅析【图解】







前言
　　前一段在整理邮件的时候发现几年前和CDD老师交流时的一份邮件.下面是简单摘要:
　　“从技术角度来说，无论哪一个阵营，跟新技术都是不可避免的，也是很累的，当然作为一个程序员来说，也是必须的。要想让技术的更新对自己的影响减小，基础就必须打牢。所以,底层的东西和抽象层的东西需要下一番功夫。因为说到底，无论什么技术，无非就是架构和最终的实现，技术框架只是应用开发的一个平台一种技术，如果了解了具体的东西，技术更新对你来说就没什么影响了，或者换句话说，你要学一种新的技术，速度和效率会非常之高。”
　　上面一段话对自己的影响很大,可能大家在踏入“程序人生”的时候都会存在一些迷茫和彷徨。尽管我是属于那种相当热爱Proramming的一份子,但是面对万花筒般的技术分支也曾徘徊犹豫过.徘徊之余要做的事情便是夯实基础,寻找自己的兴趣与方向.对技术的迭代,以不变应万变才是王道.
　　正因为如此,所以也不会存在银弹之说.如果真的有银弹的话那么我信奉的是:程序=数据结构+算法
　　我选择的方向是Web,也相信Web终究会是互联网的未来.这篇文章简单谈一下自己对.NET平台下Web基础的一些浅解,由于自己水平有限,不足之处烦请见谅.

HTTP协议
　　HTTP协议是浏览器和服务器双方共同遵循的规范.是一种基于TCP/IP(传输层协议,相对应的有UDP)的"应用层协议"
　　PS:TCP/UDP是广泛使用的网络通信协议,UDP协议具有不可靠性和不安全性,
　　相对来说TCP协议是基于连接和三次握手的(相对可靠与安全),然而B/S架构的网站,由于同时在线的人数会很多,如果都与服务器保持连接状态.服务器的承载是相当大的,
　　因而衍生出HTTP协议.简单的说:请求发起之后服务器端立刻关闭连接并释放资源.也正因为如此,HTTP协议通常被理解为”无状态”的.
　　当然维系"状态"的手段有很多;如 Session/Cookie等 这里暂且不多做讨论.
　　先来看一下典型的OSI七层模型 图解
　　
　　HTTP最通俗的理解 请求/响应.
　　图示:

　　HTTP报文信息
　　HTTP Request Header

　　HTTP Response Header

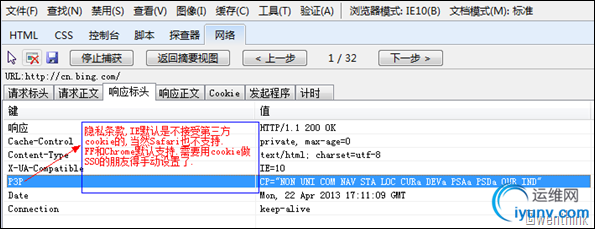

　　当然,也可以通过设置改变浏览器的选项.这里不做详细说明.不清楚的可以Google.
　　给出ASP.NET下添加P3P头信息的例子
　　HttpContext.Current.Response.AddHeader("p3p", "CP=\"IDC DSP COR ADM DEVi TAIi PSA PSD IVAi IVDi CONi HIS OUR IND CNT\"");
　　有兴趣详细了解的可以参考 MSDN 中关于部署 P3P的文章。
　　
　　下面是老生常谈的内容了(熟悉的朋友,自行跳过,权当温习下了 : )   )
　　请求头（消息头）包含（客户机请求的服务器主机名，客户机的环境信息等）： Accept：用于告诉服务器，客户机支持的数据类型  （例如：Accept:text/html,image/*）       Accept-Charset：用于告诉服务器，客户机采用的编码格式        Accept-Encoding：用于告诉服务器，客户机支持的数据压缩格式        Accept-Language：客户机语言环境        Host:客户机通过这个服务器，想访问的主机名        If-Modified-Since：客户机通过这个头告诉服务器，资源的缓存时间        Referer：客户机通过这个头告诉服务器，它（客户端）是从哪个资源来访问服务器的（防盗链）        User-Agent：客户机通过这个头告诉服务器，客户机的软件环境（操作系统，浏览器版本等）        Cookie：客户机通过这个头，将Coockie信息带给服务器        Connection：告诉服务器，请求完成后，是否保持连接        Date：告诉服务器，当前请求的时间
　　一个http响应代表服务器端向客户端回送的数据，它包括：     一个状态行，若干个响应消息头，以及实体内容      状态行：  例如：  HTTP/1.1  200 OK   （协议的版本号是1.1  响应状态码为200  响应结果为 OK）
　　响应头(消息头)包含: Location：这个头配合302状态吗，用于告诉客户端找谁       Server：服务器通过这个头，告诉浏览器服务器的类型        Content-Encoding：告诉浏览器，服务器的数据压缩格式        Content-Length：告诉浏览器，回送数据的长度        Content-Type：告诉浏览器，回送数据的类型        Last-Modified：告诉浏览器当前资源缓存时间        Refresh：告诉浏览器，隔多长时间刷新        Content-Disposition：告诉浏览器以下载的方式打开数据。例如： context.Response.AddHeader("Content-Disposition","attachment:filename=icon.jpg");                                        context.Response.WriteFile("icon.jpg");        Transfer-Encoding：告诉浏览器，传送数据的编码格式        ETag：缓存相关的头（可以做到实时更新）        Expries：告诉浏览器回送的资源缓存多长时间。如果是-1或者0，表示不缓存        Cache-Control：控制浏览器不要缓存数据   no-cache        Pragma：控制浏览器不要缓存数据          no-cache        Connection：响应完成后，是否断开连接。  close/Keep-Alive        Date：告诉浏览器，服务器响应时间

IIS运行过程
　　有了上面的HTTP协议的知识回顾,下面来让我们看下IIS是怎样工作的?
　　IIS 5.X 已经距离我们很远了.好吧 XP默认的好像是的… 为万恶的IE6 默哀下0.0  .
　　这里我们来看一下IIS 6 的图示

　　
　　根据上图简单分析下IIS6的运行过程
　　在 User Mode 下，http.sys 接收到 http request，然后它会根据 IIS 中的 Metabase 查看基于该 Request 的 Application 属于哪个 Application Pool， 如果该 Application Pool 不存在，则创建之。否则直接将 request 发到对应 Application Pool 的 Queue中。
　　每个 Application Pool 对应着一个 Worker Process — w3wp.exe，(运行在 User Mode 下)。在 IIS Metabase 中维护着 Application Pool 和 Worker Process 的Mapping。WAS（Web Administrative Service）根据这样一个 mapping，将存在于某个 Application Pool Queue 的 request 传递到对应的 Worker Process (如果没有，就创建这样一个进程)。在 Worker Process 初始化的时候，加载 ASP.NET ISAPI，ASP.NET ISAPI 进而加载 CLR。最后通过 AppManagerAppDomainFactory 的 Create 方法为 Application 创建一个 Application Domain；通过 ISAPIRuntime 的  ProcessRequest 处理 Request，进而将流程进入到 ASP.NET Http Runtime Pipeline。
　　PS几个知识点:

• HTTP.SYS：（Kernel）的一个组件，它负责侦听（Listen）来自于外部的HTTP请求,根据请求的URL将其转发给相应的应用程序池 (Application Pool)。当此HTTP请求处理完成时，它又负责将处理结果发送出去.为了提供更好的性能，HTTP.SYS内部建立了一个缓冲区，将最近的HTTP请求处理结果保存起来。

• Application Pool:  IIS总会保持一个单独的工作进程：应用程序池。所有的处理都发生在这个进程里，包括ISAPI dll的执行。对于IIS6而言，应用程序池是一个重大的改进，因为它们允许以更小的粒度控制一个指定进程的执行。你可以为每一个虚拟目录或者整个Web站点配置应用程序池，这可以使你很容易的把每一个应用程序隔离到各自的进程里，这样就可以把它与运行在同一台机器上其他程序完全隔离。从Web处理的角度看，如果一个进程死掉，至少它不会影响到其它的进程。        当应用程序池接收到HTTP请求后，交由在此应用程序池中运行的工作者进程Worker Process: w3wp.exe来处理此HTTP请求。

• Worker Process: 当工作者进程接收到请求后，首先根据后缀找到并加载对应的ISAPI扩展 (如:aspx 对应的映射是aspnet_isapi.dll)，工作者进程加载完aspnet_isapi.dll后，由aspnet_isapi.dll负责加载ASP.NET应用程序的运行环境即CLR (.NET Runtime)。        Worker Process运行在非托管环境，而.NET中的对象则运行在托管环境之上(CLR)，它们之间的桥梁就是ISAPI扩展。

• WAS（Web Admin Service）：这是一个监控程序，它一方面可以存取放在InetInfo元数据库（Metabase）中的各种信息，另一方面也负责监控应用程序池（Application Pool）中的工作者进程的工作状态况，必要时它会关闭一个老的工作者进程并创建一个新的取而代之。


　　再来看下网上对IIS7经典模式下的图解
　　IIS 7 应用程序池的托管管道模式“经典”模式也是这样的工作原理。这种模式是兼容 IIS 6 的方式， 以减少升级的成本。

　　小插曲
　　场景假定:
　　截获客户端的请求，并对请求进行重写。在IIS6中，请求的截获动作只能被限制在IIS加载aspnet_isapi.dll后，也就是说：如果该请求不是明确针对asp.net资源的请求(比如这个请求只是一个静态文件的请求，如www.iyunv.com/index.html，这时我们就便不能在代码中编写截获请求的逻辑，因为IIS6是根据URL的后缀来映射并加载对应的isapi的，如果一个请求的url是:www.iyunv.com/index.aspx，根据".aspx"这个后缀,IIS6可以得知这个请求是针对asp.net资源的，应该加载aspnet_isapi.dll创建.net运行时并运行asp.net页面的代码，但很明显，诸如"www.iyunv.com/index.html"这种请求,IIS6通常认为不是对asp.net资源的请求，因此不会加载aspnet_isapi.dll来运行asp.net，我们即使在asp.net页面中编写了拦截请求的代码，也不会被执行。当然，这里我说通常是有原因的，因为我们可以在IIS6中添加通配符程序映射的方式，或者在web.config中对某种请求手动添加处理程序的方式，来迫使IIS6为非asp.net资源类型的请求加载aspnet_isapi.dll。IIS6中对请求的执行流程如上.
　　咦,有木有人和我一样想到了URL Routing 和URL Rewriting ?
　　这里不做说明,大叔手记16传送门:http://www.iyunv.com/TomXu/archive/2011/12/27/2303486.html
　　这个问题先放一下~~了解II7的集成模式也许可以有一些思绪
　　让我们再来看下IIS官网上对IIS7的图解
　　传送门 :http://www.iis.net/learn/get-started/introduction-to-iis/introduction-to-iis-architecture

　　1、当客户端浏览器开始 HTTP 请求一个WEB 服务器的资源时，HTTP.sys 拦截到这个请求。
　　2、HTTP.sys 联系 WAS 获取配置信息。
　　3、WAS 向配置存储中心(applicationHost.config)请求配置信息。
　　4、WWW 服务接收到配置信息，配置信息指类似应用程序池配置信息，站点配置信息等等。
　　5、WWW 服务使用配置信息去配置 HTTP.sys 处理策略。
　　6、WAS为请求创建一个进程(如果不存在的话)
　　7、工作者进程处理请求并对HTTP.sys做出响应.
　　8、客户端接受到处理结果信息。

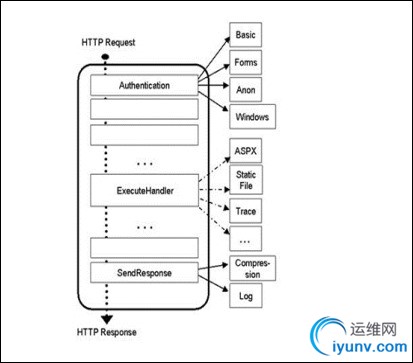

　　IIS  7 应用程序池的托管管道模式(集成模式)华丽的变身

　　IIS7中对asp.net的请求不再是分两条处理管道，而是将asp.net和IIS集成起来，这样做的好处是统一了请求验证工作，加强了asp.net对于请求的控制能力等等。在IIS7中，asp.net不再像IIS6一样只限定于aspnet_isapi.dll中，而是被解放出来，从IIS接收到HTTP请求开始，即进入asp.net的控制范围，asp.net可以存在于一个请求在IIS中各个处理阶段。甚至可以为部署在IIS7中的PHP应用提供基于asp.net的验证身份验证功能(传送门:http://msdn.microsoft.com/zh-cn/magazine/cc135973.aspx)。
　　好吧,戛然而止一下,篇幅有限:IIS部分告一段落 留一些遐想空间.
　　再来分析ASP.NET的运行机制

ASP.NET运行机制
　　在IIS6图示中我们分析到“ AppManagerAppDomainFactory 的 Create 方法为 Application 创建一个 Application Domain；通过 ISAPIRuntime 的  ProcessRequest 处理 Request，进而将流程进入到 ASP.NET Http Runtime Pipeline。”

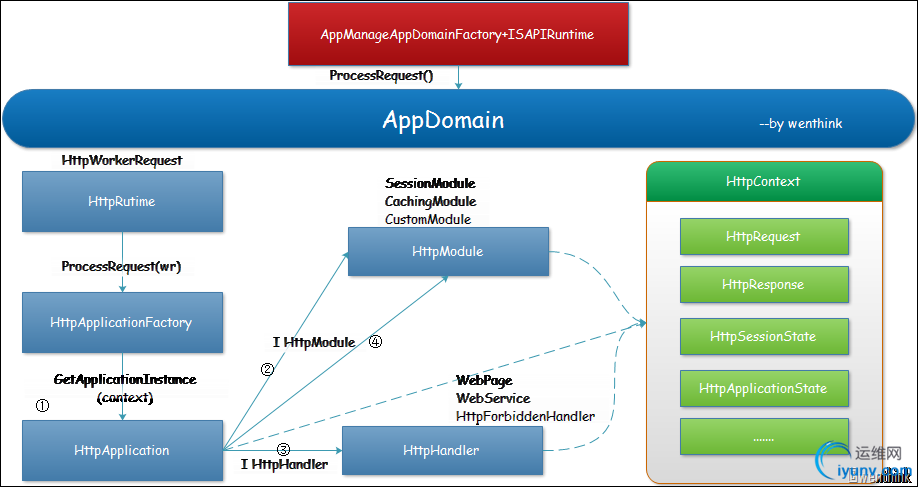

　　下面我们来看一下AppDomain运行过程图示

　　AppDomain的作用,相信大家都很了解了吧.这里简明扼要的写几点:
　　一个AppDomain中的代码创建的对象不能由另一个AppDomain中的代码直接访问(只能使用按引用封送或者按值封送,起到了很好的隔离作用).
　　AppDomain可以卸载 CLR不支持从AppDomain中卸载一个程序集的能力,但可以告诉CLR卸载一个AppDomain,从而达到卸载当前包含在该AppDomain内的所有程序集.
　　AppDomain 可以单独保护 当宿主加载一些代码之后,可以保证这些代码不会被破坏(或读取)宿主本身使用的一些重要的数据结构.
　　AppDomain可以单独配置 设置主要影响CLR在AppDomain中加载程序集的方式,涉及搜索路径、版本绑定重定向、卷影复制及加载器的优化。
　　由以上几点可以看出AppDomain确保了Windows系统及其中运行的应用程序的健壮性。AppDomain提供了保护、配置和终止其中每一个应用程序所需的隔离性。
　　再来看下ProcessRequest的过程
　　
　　简单分析一下上图
　　ProcessRequest(HttpWorkerRequest wr)中判断wr是否为null,然后判断管线是否完整,再调用ProcessRequestNoDemand(wr)方法,
　　并判断当前RequestQueue 是否为null,接着计算等待时间并更新管线数 CalculateWaitTimeAndUpdatePerfCounter(wr);
　　重置wr开始时间wr.ResetStartTime();调用ProcessRequestNow(wr)方法,并调用ProcessRequestInternal(wr)方法
　　继续图例

　　ProcessRequestInternal方法如下:





1  private void ProcessRequestInternal(HttpWorkerRequest wr)
2  {
3      HttpContext context;
4      try
5      {
6          context = new HttpContext(wr, false);//由HttpWorkerRequest生成HttpContext
7      }
8      catch
9      {
10
11        //常见的400错误,就是在这里捕捉到滴
12          wr.SendStatus(400, "Bad Request");
13          wr.SendKnownResponseHeader(12, "text/html; charset=utf-8");
14          byte[] bytes = Encoding.ASCII.GetBytes("<html><body>Bad Request</body></html>");
15          wr.SendResponseFromMemory(bytes, bytes.Length);
16          wr.FlushResponse(true);
17          wr.EndOfRequest();
18          return;
19      }
20      wr.SetEndOfSendNotification(this._asyncEndOfSendCallback, context);
21      Interlocked.Increment(ref this._activeRequestCount);
22      HostingEnvironment.IncrementBusyCount();
23      try
24      {
25          try
26          {
27              this.EnsureFirstRequestInit(context);
28          }
29          catch
30          {
31              if (!context.Request.IsDebuggingRequest)
32              {
33                  throw;
34              }
35          }
36          context.Response.InitResponseWriter();
37          IHttpHandler applicationInstance = HttpApplicationFactory.GetApplicationInstance(context);
38  //得到HttpApplication
39
40  if (applicationInstance == null)
41          {
42              throw new HttpException(System.Web.SR.GetString("Unable_create_app_object"));
43          }
44          if (EtwTrace.IsTraceEnabled(5, 1))
45          {
46              EtwTrace.Trace(EtwTraceType.ETW_TYPE_START_HANDLER, context.WorkerRequest, applicationInstance.GetType().FullName, "Start");
47          }
48          if (applicationInstance is IHttpAsyncHandler)
49          {
50              IHttpAsyncHandler handler2 = (IHttpAsyncHandler) applicationInstance;
51              context.AsyncAppHandler = handler2;
52              handler2.BeginProcessRequest(context, this._handlerCompletionCallback, context);//届时 HttpApplication处理请求
53          }
54          else
55          {
56              applicationInstance.ProcessRequest(context);
57              this.FinishRequest(context.WorkerRequest, context, null);
58          }
59      }
60      catch (Exception exception)
61      {
62          context.Response.InitResponseWriter();
63          this.FinishRequest(wr, context, exception);
64      }
65  }

　　再看下GetApplicationInstance(context) 实例化Application的方法


View Code


1 internal static IHttpHandler GetApplicationInstance(HttpContext context)
2 {
3     if (_customApplication != null)
4     {
5         return _customApplication;
6     }
7     if (context.Request.IsDebuggingRequest)
8     {
9         return new HttpDebugHandler();
10     }
11     _theApplicationFactory.EnsureInited();
12     _theApplicationFactory.EnsureAppStartCalled(context);
13     return _theApplicationFactory.GetNormalApplicationInstance(context);
14 }
　　
　　最后调用的GetNormalApplicationInstance方法中对当前空闲的application数目进行判断,调用
　　application.InitInternal(context, this._state, this._eventHandlerMethods)方法,
　　this.InitModules()初始化所有的Modules，包含用户自定义的HttpModules
　　this._stepManager.BuildSteps(this._resumeStepsWaitCallback);//管道事件序列
　　贴一下源码:





1 internal override void BuildSteps(WaitCallback stepCallback)
2 {
3     ArrayList steps = new ArrayList();
4     HttpApplication app = base._application;
5     bool flag = false;
6     UrlMappingsSection urlMappings = RuntimeConfig.GetConfig().UrlMappings;
7     flag = urlMappings.IsEnabled && (urlMappings.UrlMappings.Count > 0);
8     steps.Add(new HttpApplication.ValidatePathExecutionStep(app));
9     if (flag)
10     {
11         steps.Add(new HttpApplication.UrlMappingsExecutionStep(app));
12     }
13     app.CreateEventExecutionSteps(HttpApplication.EventBeginRequest, steps);
14     app.CreateEventExecutionSteps(HttpApplication.EventAuthenticateRequest, steps);
15     app.CreateEventExecutionSteps(HttpApplication.EventDefaultAuthentication, steps);
16     app.CreateEventExecutionSteps(HttpApplication.EventPostAuthenticateRequest, steps);
17     app.CreateEventExecutionSteps(HttpApplication.EventAuthorizeRequest, steps);
18     app.CreateEventExecutionSteps(HttpApplication.EventPostAuthorizeRequest, steps);
19     app.CreateEventExecutionSteps(HttpApplication.EventResolveRequestCache, steps);
20     app.CreateEventExecutionSteps(HttpApplication.EventPostResolveRequestCache, steps);
21     steps.Add(new HttpApplication.MapHandlerExecutionStep(app));
22     app.CreateEventExecutionSteps(HttpApplication.EventPostMapRequestHandler, steps);
23     app.CreateEventExecutionSteps(HttpApplication.EventAcquireRequestState, steps);
24     app.CreateEventExecutionSteps(HttpApplication.EventPostAcquireRequestState, steps);
25     app.CreateEventExecutionSteps(HttpApplication.EventPreRequestHandlerExecute, steps);
26     steps.Add(new HttpApplication.CallHandlerExecutionStep(app));
27     app.CreateEventExecutionSteps(HttpApplication.EventPostRequestHandlerExecute, steps);
28     app.CreateEventExecutionSteps(HttpApplication.EventReleaseRequestState, steps);
29     app.CreateEventExecutionSteps(HttpApplication.EventPostReleaseRequestState, steps);
30     steps.Add(new HttpApplication.CallFilterExecutionStep(app));
31     app.CreateEventExecutionSteps(HttpApplication.EventUpdateRequestCache, steps);
32     app.CreateEventExecutionSteps(HttpApplication.EventPostUpdateRequestCache, steps);
33     this._endRequestStepIndex = steps.Count;
34     app.CreateEventExecutionSteps(HttpApplication.EventEndRequest, steps);
35     steps.Add(new HttpApplication.NoopExecutionStep());
36     this._execSteps = new HttpApplication.IExecutionStep[steps.Count];
37     steps.CopyTo(this._execSteps);
38     this._resumeStepsWaitCallback = stepCallback;
39 }

　　到这里想必能够使大家对ASP.NET管道机制能够有一个简单的回顾.当然还有很多地方没有详细分析.
　　
　　再来总结一下IIS运行过程及ASP.NET管道机制:
　　Request→ (Internet )  HTTP.sys 监听 → WAS (IIS6 web Admin Service /IIS7 (Windows Activation Service) 接收请求
　　→(传入)Application Pool's → w3wp.exe(检查URL后缀)
　　→(加载)ISAPI扩展[aspnet_isapi.dll] → 注册映射
　　构造HttpRuntime类 →ProcessRequest方法
　　HttpContext实例产生(Request,Response,Session  and so on…)
　　HttpRuntime 调用 HttpApplicationFactory加载HttpApplication对象
　　穿越HttpModule到达HttpHandler
　　简单用140个字符(即一条微博的字数)概括:
　　Request→ (Internet ) HTTP.sys →(WAS)→Application Pool's → w3wp.exe→ISAPI→ Map→ (Pipeline)HttpWorkerRequest→AppDomain→HttpRuntime→ProcessRequest()→ HttpContext(Request,Response)→ HttpRuntime→HttpApplicationFactory→HttpApplication→ HttpModule→HttpHandler→EndRequest
　　以上为个人学习摘要，如有错误，欢迎指正！！
　　补充
　　1:刚刚看到dudu发的一个闪存,里面提到了Application pool 与 AppDomain 的区别 来自stackoverflow,希望对大家有所帮助.
　　2:WAS缩写在IIS6中的指的是(Web Admin Service),在IIS7中指的是(Windows Activation Service)  缩写一样.这个在写文章的时候注意到过,但是没有深入考虑. 理解不是很到位.  暂不妄下断言.  欢迎斧正!! :-)
