搭建LVS负载均衡集群

fdsfdfe

负载均衡可以用LVS方案，但是为了防止单点故障，可以选择lvs+keepalived组合保证高可用性

重点：每个节点都同步时间

1	ntpdate time.windows.com

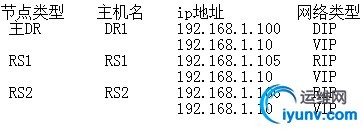

1.环境简介

操作系统：Centos6.6

DR上装：ipvs管理工具：ipvsadm，keepalived

realserver上装：nginx或者Apache

一、理论篇1.lvs集群的组成 LVS服务器系统由三部分组成
     1）负载均衡层：
         位于整个系统的最前端，避免单点故障一般由2台或2台以上负载调度器组成
     2）服务器群组层
         是一组真正提供服务的机器组成，Real server 可以是：Web、Ftp、mail等。4
     3）共享存储层
         为Real server提供共享存储空间和内容一致性的存储区域
         Directory是整个LVS的核心，只能安装在Linux和FreeBSD上，
         Real server可以是所有系统平台
2.lvs三种模式：  *NAT:
     原理：DR收到请求数据包后，根据调度算法找到对应的RS，把数据包的目的IP改成RS的IP，并将请求分发给这台RS，RS收到数据包并处理完成后，将数据再发给DR，DR把数据包原地址改成自己的IP，目的IP改成客户端的IP
     优点：节省IP地址，因为只有DR需要一个公网IP地址
     缺点：所有的请求包和应答包都经过DR（负载均衡器），服务器节点过多时，大量数据包都经过负载均衡器处理速度就会变慢
  *直连路由-DR：
     原理：DR收到请求数据包后，根据调度算法找到对应的RS，把数据包的目的MAC改成RS的MAC（因为IP一致），并将请求分发给这台RS，RS收到数据包并处理完成后，由于IP一致，将数据直接返回给客户端
     优点：DR只是分发请求，而且应答包由RS直接返回给客户，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈
     缺点：每台机器都需要一个公网IP，
  *隧道-Tun：
    原理：（将一个IP报文封装在另一个IP报文中，所以可以跨网段。）DR收到请求数据包后，根据调度算法找到对应RS，RS收到后，把报文解封获得目的地址为VIP的报文，如果VIP地址被配置在本地，就会处理这个请求，处理完将数据直接返回给客户端
     优点：如果跑在公网上，就可以对不同的地区分发，可以跨城市。
3.lvs四种调度算法：轮询（rr）：           按照请求顺序轮流分发到后端RS
加权轮询（wrr）：      权值高的获得的任务更多
最小连接数（lc）：     动态的将请求建立到连接数较少的RS上
加权最小连接数（wlc）：调度器自动询问RS的真实负载情况，并动态的调整权
4.ipvsadm参数
  1)添加虚拟服务器语法：
        ipvsadm  -A t|u|f   [vip_addr:port] [-s 指定算法]
        -A：添加
        -t：TCP协议
        -u：UDP协议
        -f：防火墙标记
        -D：删除
        -E：修改
        -L：查看
  2)添加真实服务器语法
       ipvsadm  -a t|u|f   [vip_addr:port] [-r RSip_addr]  [-g|i|m]  [-w weight]
        -a：添加
        -t：TCP协议
        -u：UDP协议
        -f：防火墙标记
        -r：指定真实服务器IP
        -g：DR模式
        -i：TUN模式
        -m：NAT模式
        -w：指定权值
        -d：删除
        -e：修改
        -l：查看
  3)通用：
        ipvsadm  -ln  查看规则
        service ipvsadm save 保存规则
        ipvsadm -R < path/to/somefile
  4)实例：

1 2 3

ipvsadm -A -t 192.168.1.10：80 -s wrr ipvsadm -a -t 192.168.1.10：80 -r 192.168.1.107 -g -w 4 ipvsadm -a -t 192.168.1.10：80 -r 192.168.1.108 -t -w 3

二、实战篇1.搭建DR模式的LVS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1）Directory：      安装ipvsadm     yum -y install  ipvsadm      配置VIP    ifconfig eth0:0 192.168.1.10 broadcast 192.168.1.10 netmask 255.255.255.255      添加路由       route add -host 192.168.1.10 dev eth0        添加虚拟服务器 ipvsadm -A -t 192.168.1.10：80  -s wrr           添加后端RS1    ipvsadm -a -t 192.168.1.10：80  -r  192.168.1.105 -g  -w  2            添加后端RS2    ipvsadm -a -t 192.168.1.10：80  -r  192.168.1.106 -g  -w  2       保存           service ipvsadm save<pre name="code" class="html">           查看           ipvsadm -ln   1）RS节点：                echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce                echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce               echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore               echo 1 >/proc/sys/net/ipv4/conf/eth0/arp_ignore               上面配置调整Linux内核ARP响应参数，阻止更新VIP的MAC地址，避免冲突      配置VIP     ifconfig lo:0  192.168.1.10 braodcast 192.168.1.10 netmask 255.255.255.255     添加路由     route add  -host 192.168.1.10 dev lo:0      启动服务     service httpd start
