WCF X.509证书创建与IIS宿主设置

jqkyp

　　首先说明，仅仅使用证书只解决了数据明文安全问题的，但请求是否合法，还要通过其它手段，如：双向证书验证 或者 证书+用户验证的方案

VS控制台下创建证书示意：
　　1，默认创建证书 makecert -n "CN=www.ecepdi.com"  Wcf_EdocFileService.cer                  (-n搬发给)
　　2, 创建自签名搬发者证书 makecert -n "CN=www.ecepdi.com"  -r Wcf_EdocFileService.cer               (-r代表自签署)
　　3,创建带私钥部分.pvk的证书 makecert -n "CN=www.ecepdi.com"  -r -sv Wcf_EdocFileService.pvk Wcf_EdocFileService.cer
　　4,创建指定位置证书 makecert -r -pe -n "CN=www.ecepdi.com"  -sr LocalMachine -ss My -sky exchange    (-sr 位置 -n 存储位置)
　　参数明细参与
　　MSDN http://msdn.microsoft.com/zh-cn/bfsktky3(vs.80).aspx
　　如果是IIS做宿主的话最好采好第4种方式，将证书生成到LocalMachine 下My目录， 因为放到CurrentUser/My 下即使设置了密钥的Newwork Service/IIS_USER权限也没法正常读取密钥 ，
　　所以建议生成到LocalMachine/My下    makecert -r -pe -n "CN=www.ecepdi.com"  -sr LocalMachine -ss My -sky exchange
　　

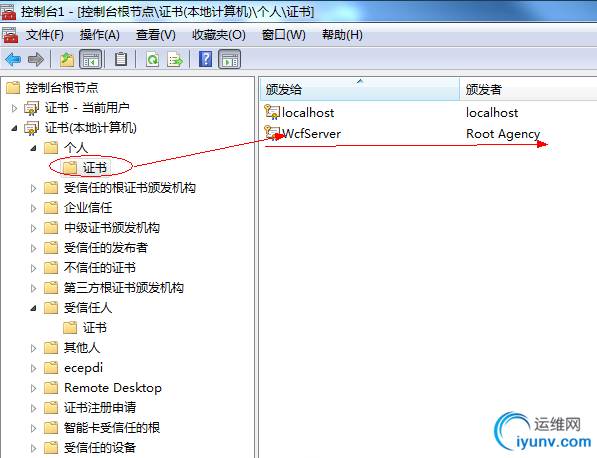

　　完成证书制作后，可以通过mmc添加单元->证书->添加本地计算机 找到个人下刚生成的证书。

　　你可以将证书复制到其它受信区（个人/受信人/受信任的搬发机构等），只要设置好对应的WCF节点指向这些区，当然设置None就会检索所有区域
　　<authentication certificateValidationMode="None"/> 可以访问所有受信区，如果需要设置固定位置，则证书位置与WCF此节点设置要一致
　　

设置IIS宿主对密钥访问权限
　　此时WCF IIS宿主仍无法读取到读取密钥 可以借助下面两种方式实现
　　1，下载FindPrivateKey.exe工具，通过命令查找指定证书
　　FindPrivateKey My LocalMachine -n "CN=www.ecepdi.com"    或
　　FindPrivateKey My LocalMachine -t "指纹密钥"
　　查找到对应的密钥存放位置，然后找到此文件，在文件属性安全添加Network Service/IIS_USERS 用户的读权限
　　2.下载winhttpcertcfg.exe工具（还要设置IIS_USERS的权限）
　　WinHttpCertCfg.exe -g -c LOCAL_MACHINE\MY -s "证书名" -a Network Service
　　设置完成后，IIS宿主不是马上就可以访问密钥，所以不要急，可以iisreset命令重启IIS
　　
　　此时在IIS宿主就可以正常访问WCF服务了 ，平时在VS调试时，大家用的都是VS的服务器，所以不会碰到此类问题，但部署到IIS就发现不能正常访问了。
　　建议WEB开发时，把项目属性->WEB->使用本地IIS WEB服务器，以免碰到VS里调试正常但到IIS就不正常了，就不知道怎么回事了。
　　

使用证书应避免客户端与服务端时间差超过5分钟,当两端时间相差过长,则会证书安全错误.(可能原因加密过期)

WCF IIS 站点x.509证书Web.config配置
　　服务端:


View Code


<system.serviceModel>
    <bindings>
      <wsHttpBinding>
        <binding name="wsHttpEndpointBinding">
          <security>
            <message clientCredentialType="Certificate" />
          </security>
        </binding>
      </wsHttpBinding>
    </bindings>
    <services>
      <service name="DemoService.FileService" behaviorConfiguration="DemoService.FileServiceBehavior">
        <endpoint address="" binding="wsHttpBinding" contract="DemoService.IFileService" bindingConfiguration="wsHttpEndpointBinding">
          <identity>
            <dns value="localhost" />
          </identity>
        </endpoint>
        <endpoint address="mex" binding="mexHttpBinding" contract="IMetadataExchange" />
      </service>
    </services>
    <behaviors>
      <serviceBehaviors>
        <behavior name="DemoService.FileServiceBehavior">
          <serviceMetadata httpGetEnabled="true" />
          <serviceDebug includeExceptionDetailInFaults="false" />
          <serviceCredentials>
            <clientCertificate>
              <authentication certificateValidationMode="None"/>
            </clientCertificate>
            <serviceCertificate findValue="WcfServer"
                                storeLocation="LocalMachine"
                                storeName="My"
                                x509FindType="FindBySubjectName" />
          </serviceCredentials>
        </behavior>
      </serviceBehaviors>
    </behaviors>
  </system.serviceModel>
　　客户端：


View Code


<system.serviceModel>
        <bindings>
            <wsHttpBinding>
              <binding name="WSHttpBinding_IFileService" closeTimeout="00:01:00"
               openTimeout="00:01:00" receiveTimeout="00:10:00" sendTimeout="00:01:00"
               bypassProxyOnLocal="false" transactionFlow="false" hostNameComparisonMode="StrongWildcard"
               maxBufferPoolSize="524288" maxReceivedMessageSize="1073741824"
               messageEncoding="Text" textEncoding="utf-8" useDefaultWebProxy="true"
               allowCookies="false">
                    <readerQuotas maxDepth="32" maxStringContentLength="8192" maxArrayLength="1073741824"
                        maxBytesPerRead="4096" maxNameTableCharCount="16384" />
                    <reliableSession ordered="true" inactivityTimeout="00:10:00"
                        enabled="false" />
                    <security mode="Message">
                        <transport clientCredentialType="Windows" proxyCredentialType="None"
                            realm="" />
                        <message clientCredentialType="Certificate" negotiateServiceCredential="true"
                            algorithmSuite="Default" establishSecurityContext="true" />
                    </security>
                </binding>
            </wsHttpBinding>
        </bindings>
        <client>
            <endpoint address="http://localhost:8066/DemoService/FileService.svc"
                binding="wsHttpBinding" bindingConfiguration="WSHttpBinding_IFileService"
                contract="Edoc.IFileService" name="WSHttpBinding_IFileService"
                 behaviorConfiguration="WSHttpBinding_IFileService"      >
                <identity>
                    <dns value="WcfServer" />
                </identity>
            </endpoint>
        </client>
       <behaviors>
        <endpointBehaviors>
          <behavior name="WSHttpBinding_IFileService">
            <clientCredentials>
              <clientCertificate findValue="WcfServer" x509FindType="FindBySubjectName" storeLocation="LocalMachine" storeName="My"/>
              <serviceCertificate>
                <authentication certificateValidationMode="None"/>
              </serviceCertificate>
            </clientCredentials>
          </behavior>
        </endpointBehaviors>
      </behaviors>
    </system.serviceModel>
　　
在测试过程中，客户端配置 <identity> <dns value="WcfServer" /></identity> 会被要求设置指向服务端的证书名，所以DNS这个位置不是IP地址而服务端的证书名。
　　

WCF IIS站点 双向证书 配置
　　服务端:


View Code


<system.serviceModel>
        <services>
   <service behaviorConfiguration="DocumentFileService.FileServiceBehavior"
    name="DocumentFileService.FileService">
    <endpoint address="" binding="wsHttpBinding" contract="DocumentFileService.IFileService" bindingConfiguration="DocumentFileService.IFileService">
     <identity>
      <dns value="localhost" />
     </identity>
    </endpoint>
    <endpoint address="mex" binding="mexHttpBinding" contract="IMetadataExchange" />
   </service>
  </services>
    <behaviors>
   <serviceBehaviors>
    <behavior name="DocumentFileService.FileServiceBehavior">
     <serviceMetadata httpGetEnabled="true" />
     <serviceDebug includeExceptionDetailInFaults="false" />
     <serviceThrottling maxConcurrentCalls="1000" maxConcurrentSessions="1000" maxConcurrentInstances ="1000"/> <!-- 并发控制,最大连接数-->
      <serviceCredentials>
        <clientCertificate>
          <authentication certificateValidationMode="Custom" customCertificateValidatorType="DocumentFileService.ServiceX509CertificateValidator,DocumentFileService"/>
        </clientCertificate>
        <serviceCertificate findValue="EdocFileServer" storeLocation="LocalMachine" storeName="My" x509FindType="FindBySubjectName"/>
      </serviceCredentials>
    </behavior>
   </serviceBehaviors>
  </behaviors>
    <bindings>
      <wsHttpBinding>
        <binding name="DocumentFileService.IFileService">
          <security mode="Message">
            <message clientCredentialType="Certificate" />
          </security>
        </binding>
      </wsHttpBinding>
    </bindings>
  </system.serviceModel>
　　客户端:


View Code


  <system.serviceModel>
    <bindings>
      <wsHttpBinding>
        <binding name="WSHttpBinding_IFileService" closeTimeout="00:01:00" openTimeout="00:01:00" receiveTimeout="00:10:00" sendTimeout="00:01:00" bypassProxyOnLocal="false" transactionFlow="false" hostNameComparisonMode="StrongWildcard" maxBufferPoolSize="524288" maxReceivedMessageSize="1073741824" messageEncoding="Text" textEncoding="utf-8" useDefaultWebProxy="true" allowCookies="false">
          <readerQuotas maxDepth="32" maxStringContentLength="8192" maxArrayLength="1073741824" maxBytesPerRead="4096" maxNameTableCharCount="16384"/>
          <reliableSession ordered="true" inactivityTimeout="00:10:00" enabled="false"/>
          <security mode="Message">
            <transport clientCredentialType="Windows" proxyCredentialType="None" realm=""/>
            <message clientCredentialType="Certificate" negotiateServiceCredential="true" algorithmSuite="Default" establishSecurityContext="true"/>
          </security>
        </binding>
      </wsHttpBinding>
    </bindings>
    <client>
      <endpoint address="http://ecepdi-da2:8066/FileService.svc" binding="wsHttpBinding" bindingConfiguration="WSHttpBinding_IFileService" contract="EdocFileService.IFileService" name="WSHttpBinding_IFileService" behaviorConfiguration="WSHttpBinding_IFileService">
        <identity>
          <dns value="EdocFileServer"/>
        </identity>
      </endpoint>
    </client>
    <behaviors>
      <endpointBehaviors>
        <behavior name="WSHttpBinding_IFileService">
          <clientCredentials>
            <clientCertificate findValue="EdocFileClient" x509FindType="FindBySubjectName" storeLocation="LocalMachine" storeName="My"/>
            <serviceCertificate><!--关闭客户端验证服务端证书过程-->
              <authentication certificateValidationMode="Custom" customCertificateValidatorType="ECEPDI.Document.WCF_X509.ClientX509CertificateValidator,ECEPDI.Document"/>
            </serviceCertificate>
          </clientCredentials>
        </behavior>
      </endpointBehaviors>
    </behaviors>
  </system.serviceModel>
