ASP.NET和IIS工作原理

jsnjzlw

　　图为iis6.0 运行asp.net的原理。

• 　　browser向iis发送HTTP请求，HTTP.SYS将其分发给W3SVC（World Wide Web Publishing Service）,后者解析请求，若是静态网页，直接响应给browser；若是动态网页,IIS无法直接处理，寻找存放在Metabase中的 扩展程序映射表，找到对应的ISAPI DLL。（aspx，ashx对应的处理程序是aspnet_isapi.dll）

• 　　由ASP.NET ISAPI 通过一个Http PipeLine的管道将这个Http请求加载到工作进程w3wp.exe（每个应用程序池对应一个），由CLR处理。

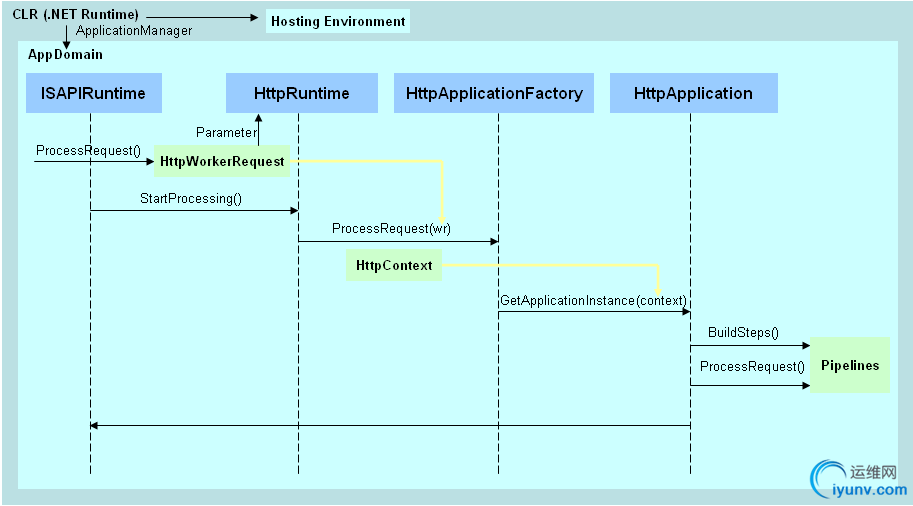

• 　　CLR处理。如下图。


　　IIS和ASP.NET分别在两个不同的管道中，各自有机制来处理HTTP请求。管道间通过ISAPI互相连通。（基于IIS6.0，7.0中两者集成）
　　HTTP请求--->IIS-->ASP.NET-->IIS-->Browser
　　IIS管道是非托管的，而ASP.NET管道是托管的。
　　
　　CLR管道的详细处理过程：

　　由ISAPI aspnet_isapi.dll加载CLR环境。

• 　　IsapiRuntime运行时被加载，接管了HTTP请求后，创建IsapiWorkerRequest对象来封装当前的HTTP请求，随后把对象传递给ASP.NET运行时HttpRuntime。

• 　　HttpRuntime会根据IsapiWorkerRequest对象创建表示当前HTTP请求的上下文对象HttpContext。

• 　　HttpApplicationFactory会创建或者从HttpApplication对向池中选取可用的HttpApplication对象，处理完后释放。

• 　　HttpApplication在初始化中，ASP.NET会根据配置文件加载HttpModule对象（用于注册HttpApplication对应的事件，将所需的操作注入Htt请求的处理流程）

• 　　Http请求最终由HttpHandler处理。不同的资源类型对应不同的HttpHandler。
