RHCS+ISCSI+web构建高可用性群集

hlid

RHCS
Rhel 4.0支持的节点数目是16个节点
Rhel 5.0 支持的节点数目是100个节点
RHCS是一个多节点，多应用的高可性的负载群集。



环境：perl-Config-General-2.40-1.el5.noarch.rpm
scsi-target-utils-0.0-5.20080917snap.el5.i386.rpm
iscsi-initiator-utils
luci
rucci

一．安装后方存储iscsi数据服务
1）更改本地主机名称
[iyunv@localhost ~]# hostname target.a.com
[iyunv@localhost ~]# vim/etc/sysconfig/network

2）安装iscsi主文件
[iyunv@localhost ~]# mkdir /mnt/cdrom
[iyunv@localhost ~]# mount /dev/cdrom/mnt/cdrom/
[iyunv@localhost ~]# cd /mnt/cdrom/ClusterStorage/
[iyunv@target ClusterStorage]# rpm -ivh perl-Config-General-2.40-1.el5.noarch.rpm
[iyunv@localhost ClusterStorage]# rpm -ivh scsi-target-utils-0.0-5.20080917snap.el5.i386.rpm

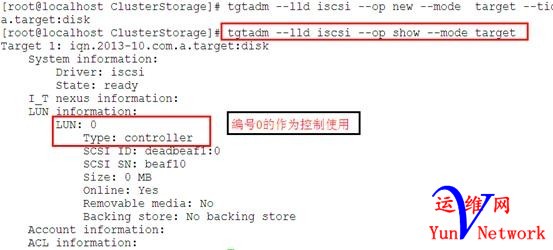

3）增加一块磁盘做为控制磁盘使用
[iyunv@localhost ClusterStorage]# tgtadm --lld iscsi --op new --mode target--tid=1 --targetname iqn.2013-10.com.a.target:disk
图9

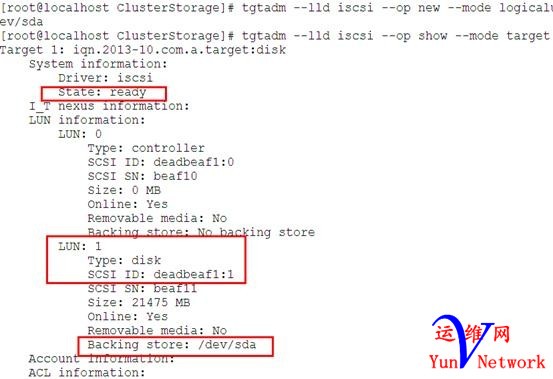

4）第二块开始作为存储使用
[iyunv@localhost ClusterStorage]# tgtadm--lld iscsi --op new --mode logicalunit --tid 1 --lun 1 --backing-store/dev/sda


5)存储的ACL访问控制
[iyunv@target ClusterStorage]# tgtadm --lld iscsi --op bind --mode=target --tid=1 --initiator-address=192.168.3.0/24


6）编辑iscsi服务配置文件
[iyunv@localhost ClusterStorage]# vim /etc/tgt/targets.conf

选项	功能描述
……	Iscsi目标输出，配置域的开始及结束
iSCSI Qualified Name(IQN)	输出iscsi限定名称，格式为：iqn.yyyy-mm.com.example:storage.tape1.sys1.xyz. 不做dns解析，相当于一个标识
Backing-store	后备存储，一般指非实际的物理盘，如lvm卷、某个分区、文件组成的块设备等
Direct-store	直接存储，与backing-sotre想对，指实际的物理磁盘，如整个硬盘等，系统中一般表示为sdb、sdc等。
Initator-address	发起者地址，指定该资源只允许某些客户机使用；格式可以是ip地址，也可以是192.168.30.0/24格式来描述一个网段
Incominguser	使用chap认证协议，有target来认证initator端，格式为“incominguser username userpassword”
OutgoingUsername	使用chap认证协议，由initator来认证target端，格式为“outgoingusername username userpassword”，较少使用。

7）启动服务
[iyunv@target ClusterStorage]# service tgtd start
[iyunv@target ClusterStorage]# chkconfig tgtd on
8）查看服务状态
[iyunv@target ClusterStorage]# netstat -a |grep iscsi


二．节点1服务器的配置安装
1)配置node1的主机名
[iyunv@localhost~]# vim /etc/sysconfig/network

[iyunv@localhost ~]# hostname node1.a.com
[iyunv@localhost~]# logout
2)配置Directory的本地DNS
[iyunv@node1~]# vim /etc/hosts

3)配置本地yum
[iyunv@node1~]# mkdir /mnt/cdrom
[iyunv@node1~]# mount /dev/cdrom /mnt/cdrom/
[iyunv@node1~]# vim /etc/yum.repos.d/rhel-debuginfo.rep

[url=]4)[/url]调整系统时间于硬件的时间一致
[iyunv@node1~]# hwclock –s

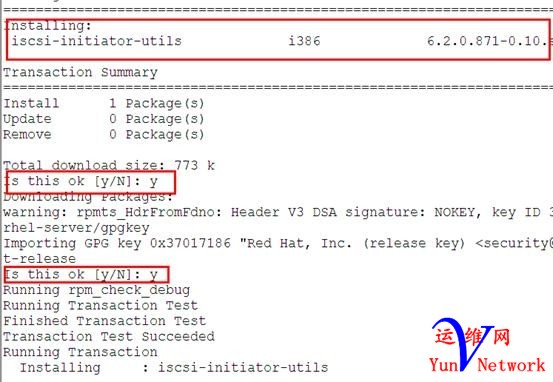

5）安装iscsi-initiator
[iyunv@node1~]# yum install[url=] iscsi-initiator-utils[/url]


6）启动iscsi服务


7）发现后方存储设备
[iyunv@node1~]# iscsiadm --mode discovery --type sendtargets --portal 192.168.3.30


8）登陆后方存储服务器
///注：这里使用这条语句登陆可以，或者重新启动也会自动进行登陆
[iyunv@node1~]# iscsiadm --mode node --targetname iqn.2013-10.com.a.target:disk --portal192.168.3.30:3260 --login


从后方存储服务器上查看


9）为了能够让后方存储能够方便产看某用户登陆，需要更改本用户的iqn
[iyunv@node1 ~]# vim /etc/iscsi/initiatorname.iscsi


10）重新启动该服务，会发现用户已经自动登陆。

三．节点2服务器配置
说明：node1上的配置和node2基本一样。需要注意的地方是：
1）iqn能于节点1能分开就可以
[iyunv@node1~]# vim /etc/iscsi/initiatorname.iscsi

2）重启启动该服务

3）从后方服务查看是否node2已经登陆

四.luci在节点1安装
Luci只是为用户提供一个配操作界面，可以安装在任何的服务上面，luci是一个项目，文件大小有27M,而每个节点需要安装ricci..这里我把luci安装在node1节点上
1）安装luci

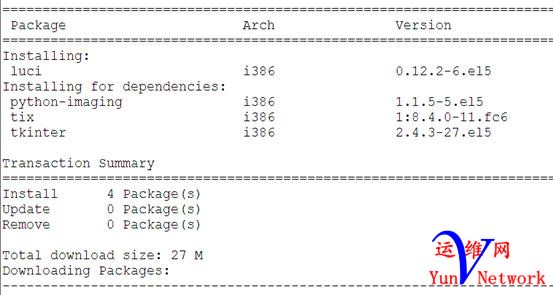

[iyunv@node1~]# yum install luci -y


2）安装完成需要对luci进行初始化，初始化账户，重新分布内存，要求用户重新把luci重新启动
[iyunv@node1~]# luci_admin init
3）节点1和节点2需要都安装ricci
[iyunv@node1 ~]# yum install ricci



4）启动ricci服务

5）通过Opera浏览器来访问https://192.168.2.10:8084或者https://nod1.a.com:8084这里我们是把luci安装在node1节点上.

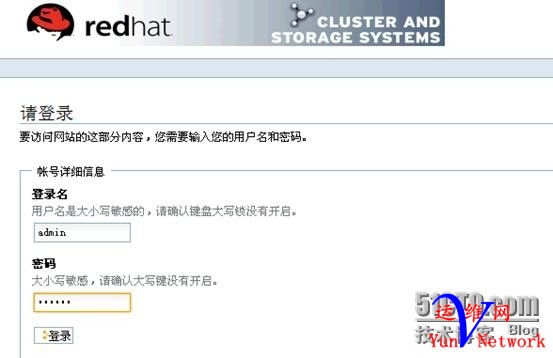

1）登陆界面输入用户的账号密码，密码是在用户初始化的时候，密码会要求用户重新设置

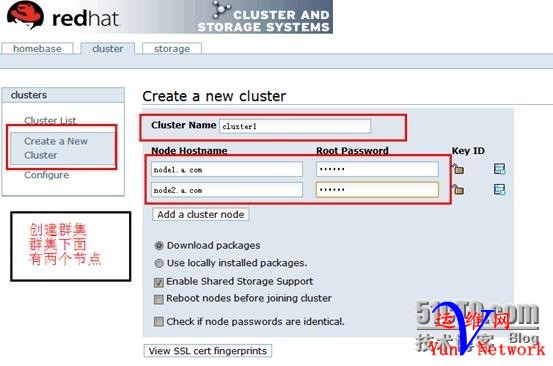

3）添加群集节点

4）需要两个节点上面的rucci都是启动的

5）正在把节点1和节点2添加到rhcs群集

6）通过Cluster list 来查看已经添加的节点数目

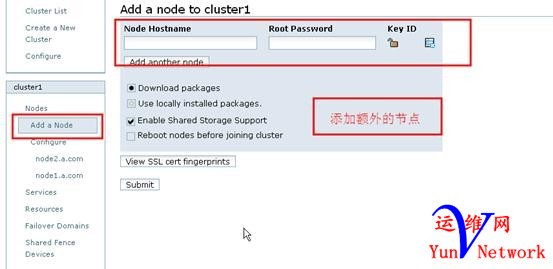

7）添加额外的节点数

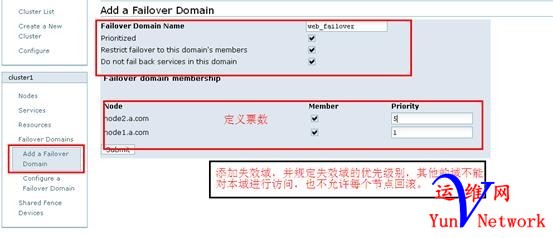

8）定义失效域，设置的节点1的级别，这里票数越高，就会成为主节点

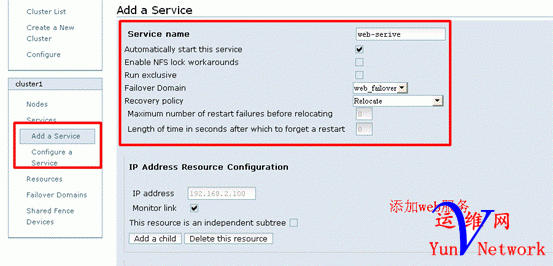

9）添加服务，需要在节点上，把每个节点安装好，这里我们添加的是apache服务

10）为apache添加控制脚本

11）Apache添加资源，包括IP地址，配置文件，控制脚本

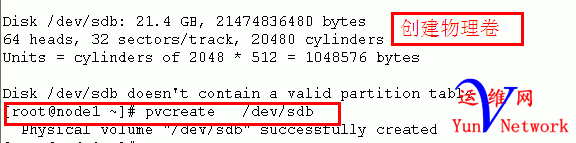

12）添加存储，首先为后方存储创建物理卷

13）需要把物理卷添加到卷组，

14）把卷组添加到逻辑卷

15）对逻辑卷进行格式化，gfs是rhcs群集文件系统，具有锁机制，推送机制

16）磁盘的文件挂载

17）在rhcs添加存储
