端口聚合Port-Channel

mancha

端口汇聚是一种逻辑上的抽象过程，将一组具备相同属性的端口，抽象成一个逻辑端口。port channel是一组物理端口的集合体，在逻辑上被当作一个物理端口。对用户来讲，完全可以将这个port channel 当作一个端口使用，因此不仅能增加网络的带宽，还能提供链路的备份功能。  为使port channel 正常工作，port channel 的成员端口必须具备以下相同的属性：
　　1 端口均为全双工模式；
       2 端口速率相同；
       3 端口的类型必须一样，比如同为以太口或同为光纤口；

　　4 端口同为access 端口并且属于同一个vlan 或同为trunk 端口；
       5 如果端口为trunk 端口，则其allowed vlan 和native vlan属性也应该相同。
　PAgP(Port Aggregation Protocol)端口聚集协议帮助在快速以太通道链接中联系自动生成
   LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚的协议
PAGP 属于cisco私有协议，LACP是公有协议。
PAgP的工作模式 ------- 对应的 LACP工作模式

　　on（开） ------- on

　　auto（自动） ------- passive

　　desirable（主动）------- active

以上来自互联网

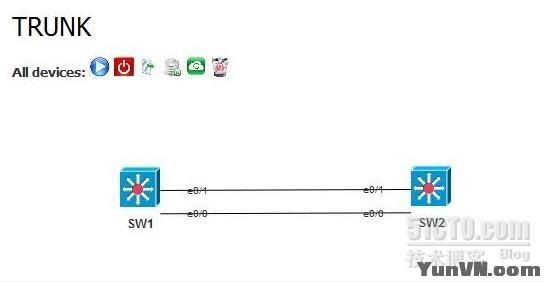

配置设备WEB IOU ，配置拓扑：


命令：
SW1(config)#interface port-channel 1    建立一个以太网port-channel 1
SW1(config-if)#switchport trunk encapsulation dot1q   port-channel 1 中的接口trunk封装的类型 （35一下的貌似可以不用）
SW1(config-if)#switchport mode trunk    port-channel 1 封装为trunk模式
SW1(config-if)#speed 100                设置port-channel 的端口速率
SW1(config-if)#duplex full              设置port-channel 的双工模式
SW1(config)#interface ethernet 0/0
SW1(config-if)#speed 100
SW1(config-if)#duplex full
SW1(config-if)#switchport trunk encapsulation dot1q
SW1(config-if)#switchport mode trunk
SW1(config-if)#channel-group 1 mode on   设置将接口加入channel-group 1中，并定义模式为手动聚合（ON不属于任何协议）
SW1(config)#interface ethernet 0/1
SW2 配置如上
查看命令

SW1#show etherchannel summary                              查看端口聚合的汇总信息
Flags:  D - down        P - bundled in port-channel
        I - stand-alone s - suspended
        H - Hot-standby (LACP only)
        R - Layer3      S - Layer2
        U - in use      N - not in use, no aggregation
        f - failed to allocate aggregator

        M - not in use, no aggregation due to minimum links not met
        m - not in use, port not aggregated due to minimum links not met
        u - unsuitable for bundling
        d - default port

        w - waiting to be aggregated
Number of channel-groups in use: 1
Number of aggregators:           1

Group  Port-channel  Protocol    Ports
------+-------------+-----------+-----------------------------------------------
1      Po1(SU)          -        Et0/0(P)       Et0/1(P)

SW2#show etherchannel summary
Flags:  D - down        P - bundled in port-channel
        I - stand-alone s - suspended
        H - Hot-standby (LACP only)
        R - Layer3      S - Layer2
        U - in use      N - not in use, no aggregation
        f - failed to allocate aggregator

        M - not in use, no aggregation due to minimum links not met
        m - not in use, port not aggregated due to minimum links not met
        u - unsuitable for bundling
        d - default port

        w - waiting to be aggregated
Number of channel-groups in use: 1
Number of aggregators:           1

Group  Port-channel  Protocol    Ports
------+-------------+-----------+-----------------------------------------------
1      Po1(SU)          -        Et0/0(s)       Et0/1(P)

SW1(config-if)#channel-group 1 mode desirable         模式变为PAGP协议
SW1(config-if)#channel-group 1 mode active            模式变为LACP协议
SW2 对端依据协商模式来配置，
desirable-desirable
desirable-auto
active-active
active-passive
