服务器安装Apache+Tomcat+Memcached共享Session的构架设计

wshmh

　　本文纯属个人见解，是对前面学习的总结，如有描述不正确的地方还请高手指正~
　　
网站集群部署解决计划
　　一、       计划目标
　　实现互动留言系统、后台发布系统的高可用性，有效解决高并发量对单台应用服务器的打击，确保应用服务器单点故障不影响系统正常运行。
　　二、       部署架构

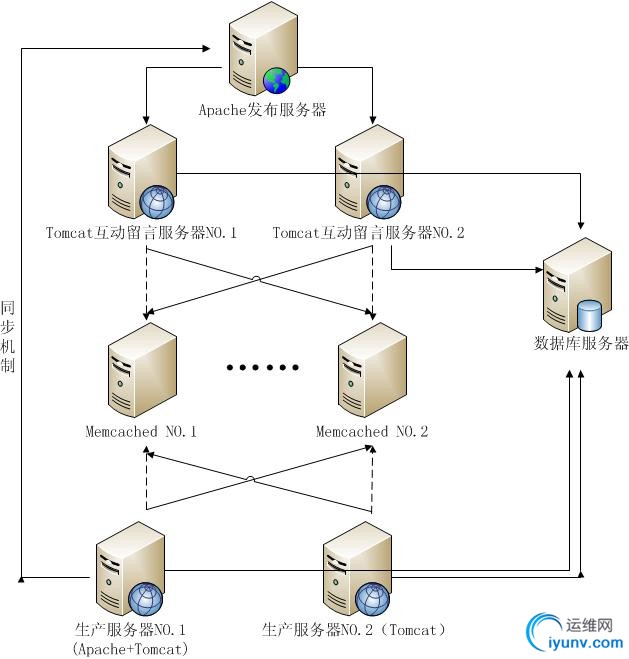

　　采取Tomcat集群的部署方法，Apache通过proxy_module代理方法对用户的请求进行负载均衡，转发至tomcat集群中的某一实例进行处置，tomcat集群之间通过Memcached高性能缓存集群共享速决Session。详细结构如下图：

　　三、       完整解决计划
　　1、        各服务器所需安装软件列表：
　　

序号	角色	IP地址	所需软件
1	Apache出产服务器	10.10.19.1	Apache HTTP Server2.2*（proxy_module、proxy_http_module\proxy_balancer_module\ 　　proxy_ajp_module模块）
2	Tomcat互动留言服务器NO.1	10.10.19.2	Tomcat 7.0.*，TOMCAT_HOMT/lib下的jar包： 　　memcached-session-manager-x.y.z.jar，下载地址 　　memcached-session-manager-tc7-x.y.z.jar， 　　（或memcached-session-manager-tc6-x.y.z.jar） 　　spymemcached-x.y.z.jar，下载地址 　　kryo-1.04.jar、kryo-serializers-0.10.jar、asm-3.2.jar、minlog-1.2.jar、msm-kryo-serializer-1.6.3.jar、reflectasm-1.01.jar 　　（kryo-serializer: msm-kryo-serializer, kryo-serializers-0.10 (0.10 is needed, as 0.20+ is for kryo2), kryo, minlog, reflectasm, asm-3.2）
3	Tomcat互动留言服务器NO.1	10.10.19.3	同上
4	出产服务器NO.1	10.10.19.4	Apache HTTP Server 2.2*（预览站点时应用） 　　其他同上
5	出产服务器NO.2	10.10.19.5	除Apache HTTP Server 2.2*外，其他同上
6	Memcached缓存服务器NO.1	10.10.19.6	libevent-2.0.21-stable（安装memcached时须要）和memcached1.4.15
7	Memcached缓存服务器NO.2	10.10.19.7	同上
8	数据库服务器	10.10.18.3	SQL Server 2008 R2

　　2、        安装步骤：
　　1）编译安装Apache2.2*，除网站必须应用的模块外，参加proxy_module、proxy_http_module\proxy_balancer_module\

    每日一道理
生命不是一篇"文摘"，不接受平淡，只收藏精彩。她是一个完整的过程，是一个"连载"，无论成功还是失败，她都不会在你背后留有空白；生命也不是一次彩排，走得不好还可以从头再来，她绝不给你第二次机会，走过去就无法回头。
　　proxy_ajp_module模块。按如下方法配置Apache对jsp页面的请求进行负载均衡：
　　l  发布服务器：
　　LoadModule proxy_module modules/mod_proxy.so
　　
　　LoadModule proxy_http_modulemodules/mod_proxy_http.so
　　
　　LoadModule proxy_balancer_modulemodules/mod_proxy_balancer.so
　　
　　LoadModuleproxy_ajp_module  modules/mod_proxy_ajp.so
　　<Proxy balancer://cluster>
　　BalancerMember ajp://10.10.19.2:8009 route=jvm1
　　BalancerMember ajp://10.10.19.3:8009 route=jvm2
　　</Proxy>
　　ProxyPass/ balancer://cluster/ stickysession=JSESSIONID|jsessionid
　　l  出产服务器NO.1：
　　LoadModule proxy_module modules/mod_proxy.so
　　
　　LoadModule proxy_http_module modules/mod_proxy_http.so
　　
　　LoadModule proxy_balancer_module modules/mod_proxy_balancer.so
　　
　　LoadModule proxy_ajp_module  modules/mod_proxy_ajp.so
　　<Proxy balancer://cluster>
　　BalancerMember ajp://10.10.19.4:8009route=jvm3
　　BalancerMember ajp://10.10.19.5:8009route=jvm4
　　</Proxy>
　　ProxyPass / balancer://cluster/ stickysession=JSESSIONID|jsessionid
　　2）编译安装Memcached
　　注意，安装Memcached须要首先安装libevent-2.0.21-stable
　　启动Memcached：
　　memcached -d -m 4096 -l localhost -p 11211-u root
　　给出memcached启动命令参数详解.
　　-d选项是启动一个守护进程，
　　-m是分配给Memcache应用的内存数量，单位是MB，我这里是10MB，
　　-u是运行Memcache的用户，我这里是root，
　　-l是监听的服务器IP地址，如果有多个地址的话，我这里指定了服务器的IP地址192.168.0.200，
　　-p是设置Memcache监听的端口，我这里设置了12000，最好是1024以上的端口，
　　-c选项是最大运行的并发连接数，默认是1024，我这里设置了256，按照你服务器的负载量来设定，
　　-P是设置保存Memcache的pid文件，我这里是保存在 /tmp/memcached.pid，
　　-p 应用的TCP端口。默认为11211
　　-m 最大内存大小。默认为64M
　　-vv 用very vrebose模式启动，调试信息和错误输出到控制台
　　-d 作为daemon在后台启动
　　3）安装Java环境和Tomcat7.*。
　　将下载实现的9个jar包放入TOMCAT_HOME/lib文件夹下，并按如下修改Tomcat的配置文件TOMCAT_HOME/conf/context.xml：
　　l  Tomcat互动留言服务器NO.1：
　　<Context>
　　<ManagerclassName="de.javakaffee.web.msm.MemcachedBackupSessionManager"
　　memcachedNodes="n1:10.10.19.6:11211,n2:10.10.19.7:11211"
　　/*此前安装的两个Memcached服务器的IP地址，Memcached默认端口号为11211*/
　　failoverNodes="n1"
　　requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"
　　/>
　　</Context>
　　l  Tomcat互动留言服务器NO.2：
　　<Context>
　　<ManagerclassName="de.javakaffee.web.msm.MemcachedBackupSessionManager"
　　memcachedNodes="n1:10.10.19.6:11211,n2:19.7:11211"
　　/*此前安装的两个Memcached服务器的IP地址，Memcached默认端口号为11211*/
　　failoverNodes="n2"
　　requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"
　　/>
　　</Context>
　　l  出产服务器NO.1：
　　<Context>
　　<ManagerclassName="de.javakaffee.web.msm.MemcachedBackupSessionManager"
　　memcachedNodes="n1:10.10.19.6:11211,n2:19.7:11211"
　　/*此前安装的两个Memcached服务器的IP地址，Memcached默认端口号为11211*/
　　failoverNodes="n1"
　　requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"
　　/>
　　</Context>
　　l  出产服务器NO.2：
　　<Context>
　　<ManagerclassName="de.javakaffee.web.msm.MemcachedBackupSessionManager"
　　memcachedNodes="n1:10.10.19.6:11211,n2:19.7:11211"
　　/*此前安装的两个Memcached服务器的IP地址，Memcached默认端口号为11211*/
　　failoverNodes="n2"
　　requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
　　transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"
　　/>
　　</Context>
　　
　　参考文章
　　1、        https://code.google.com/p/memcached-session-manager/wiki/SetupAndConfiguration
　　2、        http://www.bradchen.com/blog/2012/12/tomcat-auto-failover-using-apache-memcached
　　3、        http://blog.iyunv.com/ichsonx/article/details/6911358
　　4、        http://www.iyunv.com.com/Linux/2012-08/69312.htm
　　
　　
　　
