Nagios 网卡流量监控

wxin

　　本文所用到的监控流量插件来自”石头”的 1.20 版 shell 插件。感谢之。。。。
　　下载地址为： 点击下载 。 总体设置可以分为两块， linux 主机及非 linux 主机。稍有出入。不多说直接上配置
　　一、 linux主机
　　主要步骤：

1、安装snmpd服务软件包并设置启动之。 　　2、上传监控插件至被监控机nagios/libexec目录并授权 　　3、网卡参数检测 　　4、 nrpe.cfg文件增加监控command 　　5、 nagios服务器配置service.cfg添加监控项

　　具体实施：
　　1、 安装修改启动snmpd服务
　　安装：[iyunv@nagios nagios]# yum -y install net-snmp*

Loaded plugins: fastestmirror 　　Loading mirror speeds from cached hostfile 　　Setting up Install Process 　　Package 1:net-snmp-devel-5.3.2.2-9.el5_5.1.i386 already installed and latest version 　　Package 1:net-snmp-libs-5.3.2.2-9.el5_5.1.i386 already installed and latest version 　　Package 1:net-snmp-utils-5.3.2.2-9.el5_5.1.i386 already installed and latest version 　　Package 1:net-snmp-perl-5.3.2.2-9.el5_5.1.i386 already installed and latest version 　　Package 1:net-snmp-5.3.2.2-9.el5_5.1.i386 already installed and latest version 　　Nothing to do 　　#我已经安装过了。。就上面这些包了。。

　　修改snmpd.conf

# sec.name source community 　　com2sec notConfigUser 127.0.0.1（localhost也可不改） XXXX（共同体名） 　　 　　# group context sec.model sec.level prefix read write notif 　　access notConfigGroup “” any noauth exact mib2 none none 　　#改system为mib2 　　 　　view mib2 included .iso.org.dod.internet.mgmt.mib-2 fc 　　#去掉前面的”#”注释符

　　
　　2、上传插件被授权
　　
　　上传check_traffic.sh至/usr/local/nagios/libexec
　　改属主为：nagios

chown nagios.nagios ./check_traffic.sh

　　
　　3、网卡参数检测：
　　[iyunv@OAServer etc]# /usr/local/nagios/libexec/check_traffic.sh -V 2c -C public -H 127.0.0.1 -L

List Interface for host 127.0.0.1. 　　Interface index 1 orresponding to lo 　　Interface index 2 orresponding to bond0 　　Interface index 3 orresponding to eth0 　　Interface index 4 orresponding to eth1 　　Interface index 5 orresponding to sit0

　　可以测试是否能够正常采集到数据
　　/usr/local/nagios/libexec/check_traffic.sh -V 2c -C public -H 127.0.0.1 -I 2 -w 1200,1500 -c 1700,1800 -K -b

OK – The Traffic In is 356Kbps, Out is 414Kbps, Total is 770Kbps. The Check Interval is 30s |In=356Kbps;1200;1700;0;0 Out=414Kbps;1500;1800;0;0 Total=770Kbps;2700;3500;0;0 Interval=30s;1200;1800;0;0

　　注：-V snmp协议版本
　　-C 共同体名
　　-I 参数对应上面-L输出的网卡index值。标示监视相应的网卡。
　　该插件其它使用方法及各参数解释详情”-help”或者看上面论坛石头描述
　　更改/var/tmp/check_traffic* 文件权限为nagios用户可读写。简单的给个777吧。。

chmod 777 /var/tmp/check_traffic_127.0.0.1_2.hist_dat_root__32

　　
　　4、 更改nrpe.cfg增加如下行：

command[check_traffic]=/usr/local/nagios/libexec/check_traffic.sh -V 2c -C public -H 127.0.0.1 -I 2 -w 300,350 -c 500,600 -K -B

　　重启nrpe程序

[iyunv@OAServer ~]# ps aux |grep nrpe 　　nagios 2822 0.0 0.0 4808 1448 ? Ss Jun01 0:04 /usr/local/nagios/bin/nrpe -c /usr/local/nagios/etc/nrpe.cfg -d 　　root 1123 0.0 0.0 5936 736 pts/2 S+ 11:02 0:00 grep nrpe 　　[iyunv@OAServer ~]# kill -9 2822 　　/usr/local/nagios/bin/nrpe -c /usr/local/nagios/etc/nrpe.cfg -d

　　5、nagios服务器（监控端）编辑service.cfg增加监控网卡流量项目；

define service{ 　　host_name WEB 　　service_description check_traffic 　　check_command check_nrpe!check_traffic 　　max_check_attempts 5 　　normal_check_interval 3 　　retry_check_interval 2 　　check_period 24×7 　　notification_interval 10 　　notification_period 24×7 　　notification_options w,u,c,r 　　contact_groups sagroup 　　}

　　
　　二、其它设备：（win主机、交换、路由、防火墙）
　　这些主机上都是没办法安装nrpe插件的。所以我们只有通过snmp协议采集。（两者异同之处就在于snmp数据报文是否在网络传输。前者snmp数据只会在本机产生，自己采集自身数据而后由nrpe插件传输到nagios服务器前端显示出来（数据文件在本机）。后者则是nagios服务器通过snmp协议采集目标主机信息而后前端显示（数据文件在服务器）。就安全性而言，前者更优于后者。
　　主要步骤：

1、设置主机snmp协议（共同体名、权限、trap目标主机） 　　2、nagios服务器snmp连接测试及网卡参数确定 　　3、nagios服务器commands.cfg配置 　　4、service.cfg监控项目添加 　　5、重启nagios服务测试

　　
　　具体实施：
　　演示设备：windows2003、netscreen防火墙、H3C路由以及H3C交换机。
　　1、 设置主机snmp协议

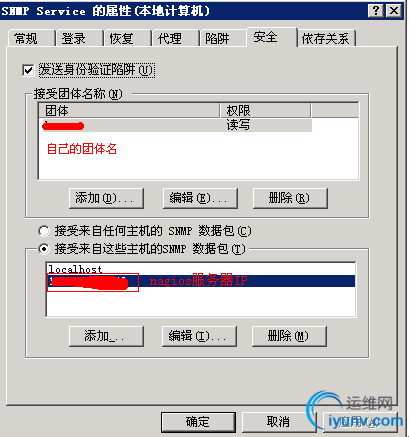

　　Windows主机：添加snmp组件。。在服务里找到”snmp service”编辑如下：

　　防火墙：

　　路由器：


　　交换机：

snmp-agent 　　snmp-agent local-engineid 800063A2000FE2CCFAA36877 　　snmp-agent community write XXXXX 　　snmp-agent sys-info version all 　　snmp-agent target-host trap address udp-domain XXXXXX params securityname XXXXX

　　
　　1、 nagios服务器snmp连接测试及网卡参数确定：
　　以防火墙为例，找到个接口参数：

[iyunv@nagios nagios]# /usr/local/nagios/libexec/check_traffic.sh -V 2c -C ksense -H 192.168.20.254 -L 　　List Interface for host 192.168.20.254. 　　Interface index 1 orresponding to ethernet0/0 　　Interface index 2 orresponding to ethernet0/1 　　Interface index 3 orresponding to ethernet0/2 　　Interface index 4 orresponding to ethernet0/3 　　Interface index 5 orresponding to vlan1 　　注意：index 后数字和网卡对应关系。后面写service.cfg时需用到。

　　
　　2、 配置commands.cfg增加如下内容：

[iyunv@nagios nagios]# tail -8 /usr/local/nagios/etc/commands.cfg 　　####################################################################### 　　# 　　#check_traffic 　　# 　　####################################################################### 　　define command{ 　　command_name check_traffic 　　command_line $USER1$/check_traffic.sh -V 2c -C ksense -H $HOSTADDRESS$ -I $ARG1$ $ARG2$ $ARG3$ -K -B 　　}

　　3、 service.cfg监控项目添加：
　　以防火墙设备为例，其它方法相同

define service{ 　　host_name juniper-ssg-320 　　service_description check_traffic_trust 　　check_command check_traffic!1 -w 600,600 -c 800,800 　　#注：叹号后面数据对应上面的”$ARG1$ $ARG2$ $ARG3$”3个字段，中间空格隔开 　　max_check_attempts 5 　　normal_check_interval 3 　　retry_check_interval 2 　　check_period 24×7 　　notification_interval 10 　　notification_period 24×7 　　notification_options w,u,c,r 　　contact_groups sagroup 　　} 　　define service{ 　　host_name juniper-ssg-320 　　service_description check_traffic_DMZ 　　check_command check_traffic!2 -w 600,600 -c 800,800 　　max_check_attempts 5 　　normal_check_interval 3 　　retry_check_interval 2 　　check_period 24×7 　　notification_interval 10 　　notification_period 24×7 　　notification_options w,u,c,r 　　contact_groups sagroup 　　} 　　define service{ 　　host_name juniper-ssg-320 　　service_description check_traffic_untrust1 　　check_command check_traffic!3 -w 600,600 -c 800,800 　　max_check_attempts 5 　　normal_check_interval 3 　　retry_check_interval 2 　　check_period 24×7 　　notification_interval 10 　　notification_period 24×7 　　notification_options w,u,c,r 　　contact_groups sagroup 　　} 　　define service{ 　　host_name juniper-ssg-320 　　service_description check_traffic_untrust2 　　check_command check_traffic!4 -w 600,600 -c 800,800 　　max_check_attempts 5 　　normal_check_interval 3 　　retry_check_interval 2 　　check_period 24×7 　　notification_interval 10 　　notification_period 24×7 　　notification_options w,u,c,r 　　contact_groups sagroup 　　}

　　5、

[iyunv@nagios nagios]# !1025 　　/usr/local/nagios/bin/nagios -v /usr/local/nagios/etc/nagios.cfg 　　……………… 　　 　　Total Warnings: 0 　　Total Errors: 0 　　检查下配置文件是否有报错。。。没有就重启nagios服务即可生效了。

　　
　　监控效果图：
　　

　　
　　

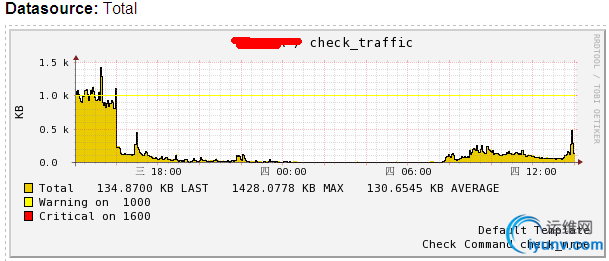

　　Pnp图形：
