分布式文件系统MogileFS的使用

gfgregre

MogileFS简介

MogileFS是一套开源的分布式存储组件，由LiveJournal旗下的Danga Interactive研发，主要应用于存储海量的小文件。

MogileFS有3个组件：
1）Tracker Nodes：是文件系统集群的核心节点，借助数据库节点保存元数据，主要功能包括监控后端Storage节点，及指示Storage节点完成数据的添加、删除、查询，及节点之间数据的复制等，该节点上运行的进程为mogilefsd。往往Tracker节点有多个，以实现负载均衡和高可用；
2）Storage Nodes：实际存储数据的位置，基于WebDAV模式工作，能完成文件创建、删除、重命名等操作，运行的进程为mogstored；
3）database Nodes：帮助Tracker节点存放元数据及全局信息，包括host，domain，class等。数据库建议使用高可用集群，防止单点故障。


实现机制
在该文件系统集群中，每一个数据块都会有多个副本，存放于多个Storage Node上，不同的文件系统副本的数量各不相同（一般建议为3份），在Tracker Node上会分别单独记录每一个数据块的存储位置（位于哪个Storage及路径）。若某个Storage节点不在线了，客户端向Tracker节点请求获取数据时，Tracker节点会返回用于冗余的副本的存储位置给客户端。这样就保证了整个文件系统中数据的高可用性。当有数据存储至某一storage节点后，各storage节点会根据Tracker的指示通过节点间通信将副本发送至其他节点上。若某一storage下线了，该节点上的副本会由其他节点重新提供，保证副本的个数不少于指定的值。

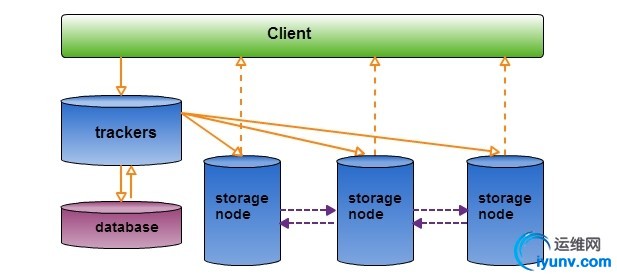

MogileFS结构图

工作原理：客户端需要存取数据时，首先与Tracker进行交互，Tracker通过查询数据库来获取客户端存取数据时所需要访问的元数据，然后返回给客户端，客户端利用Tracker返回的结果，与Storage Nodes节点进行交互完成数据存取（一次有可能联系一个也可能联系多个）。


部署MogileFS
部署Tracker Nodes
1）安装程序包
使用cpan在线安装，首先安装必要的perl库。

1 2 3 4 5 6 7

[iyunv@node1 ~]# cpan Sys::Syscall [iyunv@node1 ~]# cpan IO::WrapTie [iyunv@node1 ~]# cpan Danga::Socket [iyunv@node1 ~]# cpan IO::AIO [iyunv@node1 ~]# cpan MogileFS::Client [iyunv@node1 ~]# cpan Net::Netmask [iyunv@node1 ~]# cpan Perlbal

安装MogileFS Server：

1	[iyunv@node1 ~]# cpan MogileFS::Server

或者下载源码包编译安装：

1 2 3 4 5

[iyunv@node1 ~]# wget http://mirrors.ustc.edu.cn/CPAN/ ... -Server-2.72.tar.gz [iyunv@node1 ~]# tar xf MogileFS-Server-2.72.tar.gz [iyunv@node1 ~]# cd MogileFS-Server-2.72 [iyunv@node1 MogileFS-Server-2.72]# perl Makefile.PL [iyunv@node1 MogileFS-Server-2.72]# make && make install

2）完成配置
创建配置文件目录并添加配置文件：

1 2 3 4 5 6 7 8 9 10 11 12 13

[iyunv@www ~]# mkdir /etc/mogilefs [iyunv@node1 ~]# vim /etc/mogilefs/mogilefsd.conf daemonize = 1 pidfile = /var/run/mogilefsd/mogilefsd.pid db_dsn = DBI:mysql:mogilefs:host=192.168.1.134;port=3306;mysql_connect_timeout=5   #连接数据库的信息 db_user = mogilefs          #数据库上的用户名 db_pass = mogilefs          #用户名对应的密码 listen = 0.0.0.0:7001       #监听的地址和端口 conf_port = 7001 query_jobs = 10             #用于查询的进程数 delete_jobs = 1             #用于删除操作的进程数 replicate_jobs = 5          #用于复制的进程数 reaper_jobs = 1             #用于回收资源的进程数

在数据库节点上创建数据库，并授权用户：

1 2 3 4 5 6 7 8

MariaDB [(none)]> create database mogilefs; Query OK, 1 row affected (0.04 sec)    MariaDB [(none)]> grant all on mogilefs.* to 'mogilefs'@'192.168.%.%' identified by 'mogilefs'; Query OK, 0 rows affected (0.00 sec)    MariaDB [(none)]> flush privileges; Query OK, 0 rows affected (0.00 sec)

初始化数据库：

1	[iyunv@node1 ~]# mogdbsetup --dbhost=192.168.1.134 --dbname=mogilefs --dbuser=mogilefs --dbpass=mogilefs --dbrootpass=mogilefs

若出现如下错误，是没有安装perl连接mysql的驱动引起的，安装perl-DBD-MySQL即可。

1 2 3 4

Failed to load MogileFS::Store::MySQL: Can't locate DBD/mysql.pm in @INC (@INC contains: lib /usr/local/lib64/perl5 /usr/local/share/perl5 /usr/lib64/perl5/vendor_perl /usr/share/perl5/vendor_perl /usr/lib64/perl5 /usr/share/perl5 .) at /usr/local/share/perl5/MogileFS/Store/MySQL.pm line 5......... ........ ########################################### [iyunv@node1 ~]# yum install perl-DBD-MySQL

3）启动服务
mogilefsd不能以root身份运行，必须用其他用户运行，为此添加mogilefs用户，然后启动服务：

1 2	[iyunv@node1 ~]# useradd -r mogilefs [iyunv@node1 ~]# su - mogilefs -c "mogilefsd -c /etc/mogilefs/mogilefsd.conf --daemon"

更好的方式是添加服务脚本，然后通过脚本启动服务。


这里有一项需要注意，Sys::Syscall的0.25版本存在bug，在文件系统运行过程中，向文件系统上添加数据，其不会按照默认策略保留2个副本，默认策略如下：

上传的文件信息：

可以看到，数据仅有一份，保存在192.168.1.127节点上。Sys::Syscall的0.25版本为最新版本，使用cpan默认安装的就是这个版本，降级到0.23版本即可，或者直接下载安装0.23版本。

1 2 3 4

wget http://mirrors.ustc.edu.cn/CPAN/ ... Syscall-0.23.tar.gz ############################### perl Makefile.PL make && make install

部署Storage Nodes

1）安装程序包（与上述一致）

1 2 3 4 5 6 7 8

[iyunv@node2 ~]# cpan Sys::Syscall [iyunv@node2 ~]# cpan IO::WrapTie [iyunv@node2 ~]# cpan Danga::Socket [iyunv@node2 ~]# cpan IO::AIO [iyunv@node2 ~]# cpan MogileFS::Client [iyunv@node2 ~]# cpan Net::Netmask [iyunv@node2 ~]# cpan Perlbal [iyunv@node2 ~]# cpan MogileFS::Server

2）完成配置
创建目录并添加配置文件：

1 2 3 4 5 6

[iyunv@node2 ~]# mkdir /etc/mogilefs [iyunv@node2 ~]# vim /etc/mogilefs/mogstored.conf maxconns = 10000              #最大并发连接数 httplisten = 0.0.0.0:7500     #http监听的地址 mgmtlisten = 0.0.0.0:7501     #管理接口监听地址 docroot = /mogdata/data       #用于存储的目录

添加，挂载分区，根据/etc/mogilefs/mogstored.conf中的docroot配置信息添加目录，并修改属主属组：

1 2 3 4 5 6 7

[iyunv@node2 ~]# fdisk /dev/sdb [iyunv@node2 ~]# mkfs -t ext4 -b 4096 /dev/sdb1 [iyunv@node2 ~]# mkdir -pv /mogdata/data mkdir: created directory `/mogdata' mkdir: created directory `/mogdata/data' [iyunv@node2 ~]# mount /dev/sdb1 /mogdata/data/ [iyunv@node2 ~]# chown -R mogilefs.mogilefs /mogdata/

3）启动服务
添加用户，启动服务（同上述一样，最好使用脚本）：

1 2	[iyunv@node2 ~]# useradd -r mogilefs [iyunv@node2 ~]# su - mogilefs -c "mogstored -c /etc/mogilefs/mogstored.conf --daemon"

安装MogileFS-Utils管理MogileFS
在控制节点上安装MogileFS-Utils，可用于添加host，device，domain，class等管理操作。

1	[iyunv@node1 ~]# cpan MogileFS::Utils

或者

1 2 3 4 5

[iyunv@node1 ~]# wget http://mirrors.ustc.edu.cn/CPAN/ ... S-Utils-2.29.tar.gz [iyunv@node1 ~]# tar xf MogileFS-Utils-2.29.tar.gz [iyunv@node1 ~]# cd MogileFS-Utils-2.29 [iyunv@node1 MogileFS-Utils-2.29]# perl Makefile.PL [iyunv@node1 MogileFS-Utils-2.29]# make && make install

建议直接使用cpan安装，可自动安装依赖的包。


基于nginx访问MogileFS

Storge Node支持将上面存储的数据以http模式的接口输出，客户端跟Storge Node进行交互的时，通常需要基于MogileFS提供的API编程之后，通过程序和storge通信。nginx上的nginx_mogilefs模块就是这样的一个程序，用nginx作为MogileFS的反向代理，用户只要把需要访问的资源以url的形式向nginx请求，既能够得到需要的资源。



nginx_mogilefs工作原理：mogielfs为nginx的第三方模块，该模块能够自动工作在nginx上，解码用户请求的url，把url中的一部分作为domain，一部分作为key发送给Tracker，Tracker将检索到的fid返回给mogielfs模块，mogielfs利用这个fid与Storge Nod交互取得数据，并将取得的数据返回给客户端。nginx也能够接受用户的上传文件请求，把对应的url解析成domain和key，并且将文件根据Tracker的指示存储在某个store节点上。
nginx_mogilefs_module模块的下载地址：http://www.grid.net.ru/nginx/mogilefs.en.html

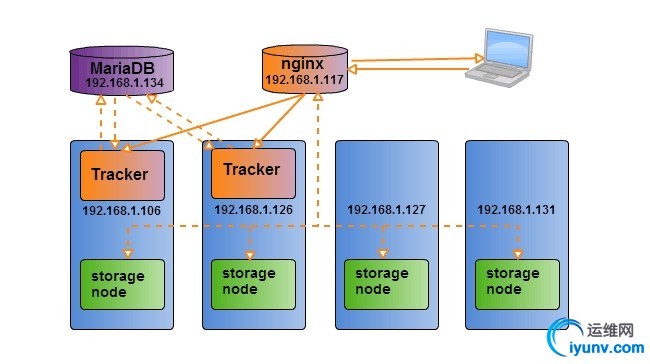

实验拓扑图

配置多个Tracker，利用nginx实现负载均衡，建议在实际环境中将数据库节点配置成高可用集群，这里为了方便仅配置一个节点。



配置过程
1）首先在4个节点上按照上述方式部署Tracker和Storage，并将Tracker连接上数据库

两个Tracker连接同一个数据库。

2）配置MogileFS环境
向Tracker添加各设备：

1 2 3 4 5

[iyunv@node1 ~]# mogadm --trackers=192.168.1.126:7001 host add node1 --ip=192.168.1.106 --status=alive [iyunv@node1 ~]# mogadm --trackers=192.168.1.126:7001 host add node2 --ip=192.168.1.126 --status=alive [iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 host add node3 --ip=192.168.1.127 --status=alive [iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 host add node4 --ip=192.168.1.131 --status=alive [iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 host list        #查看添加的主机

添加设备（需要在配置文件中docroot参数指定的目录下创建对应的目录，例如添加的设备号为1，则添加的目录名的dev1）：

1 2 3 4

[iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 device add node1 1 --status=alive [iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 device add node2 2 --status=alive [iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 device add node3 3 --status=alive [iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 device add node4 4 --status=alive

在各个Storage Node上创建对应的目录：

1 2 3 4 5 6 7 8 9

Storage Node1上 [iyunv@node1 ~]# mkdir /mogdata/data/dev1/ [iyunv@node1 ~]# chown -R mogilefs.mogilefs /mogdata/ ################## Storage Node2上 [iyunv@node2 ~]# mkdir /mogdata/data/dev2/ [iyunv@node1 ~]# chown -R mogilefs.mogilefs /mogdata/ ......... .........

检查状态：mogadm --trackers=192.168.1.106:7001,192.168.1.126:7001 check



添加名称空间：

1	[iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 domain add file

添加class：

1	[iyunv@node1 ~]# mogadm --trackers=192.168.1.106:7001 class add file bigimg

3）安装配置nginx

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

[iyunv@www ~]# tar xf nginx-1.8.0.tar.gz [iyunv@www ~]# tar xf nginx_mogilefs_module-1.0.4.tar.gz      #使用1.0.4版本 [iyunv@www ~]# yum install pcre-devel [iyunv@www ~]# cd nginx-1.8.0 [iyunv@node2 ~]#  ./configure \    --prefix=/usr/local/nginx \    --conf-path=/etc/nginx/nginx.conf \    --error-log-path=/var/log/nginx/error.log \    --http-log-path=/var/log/nginx/access.log \    --pid-path=/var/run/nginx/nginx.pid  \    --lock-path=/var/lock/nginx.lock \    --user=nginx \    --group=nginx \    --with-http_ssl_module \    --with-http_flv_module \    --with-http_stub_status_module \    --with-http_gzip_static_module \    --http-client-body-temp-path=/usr/local/nginx/client/ \    --http-proxy-temp-path=/usr/local/nginx/proxy/ \    --http-fastcgi-temp-path=/usr/local/nginx/fcgi/ \    --http-uwsgi-temp-path=/usr/local/nginx/uwsgi \    --http-scgi-temp-path=/usr/local/nginx/scgi \    --with-pcre \    --with-debug \    --add-module=/root/nginx_mogilefs_module-1.0.4 \      #添加第三方模块 ############################### [iyunv@www nginx-1.8.0]# make && make install [iyunv@www nginx-1.8.0]# useradd -r nginx

添加服务脚本：

1 2 3

................. [iyunv@www ~]# chmod +x /etc/init.d/nginx [iyunv@www ~]# chkconfig --add nginx

配置nginx.conf，Tracker无需去维持用户会话，前端的nginx在负载均衡时简单的做加权轮询即可：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

[iyunv@node2 nginx]# vim nginx.conf worker_processes  1; events {     worker_connections  1024; } http {     include       mime.types;     default_type  application/octet-stream;     sendfile        on;     keepalive_timeout  65;     upstream trackers {         server 192.168.1.106:7001 weight=1;      #指定两个Tracker         server 192.168.1.126:7001 weight=1;         }     server {         listen       80;         server_name  localhost;         location /file {             mogilefs_tracker trackers;             mogilefs_domain file;                #指定domain             mogilefs_pass {                 proxy_pass $mogilefs_path;                 proxy_hide_header Content-Type;                 proxy_buffering off;             }         }         error_page   500 502 503 504  /50x.html;         location = /50x.html {             root   html;         }       } }

配置完成后启动服务。

1 2 3 4

[iyunv@www ~]# service nginx start ######################### [iyunv@www ~]# ansible tracker -m service -a 'name=mogilefsd state=started enabled=yes' [iyunv@www ~]# ansible storage -m service -a 'name=mogstored state=started enabled=yes'

进行测试
上传一张图片：

1	[iyunv@www ~]# mogupload --trackers=192.168.1.106:7001 --domain=file --class=bigimg --key='hello.jpg' --file='/root/Public/24_P.jpg'

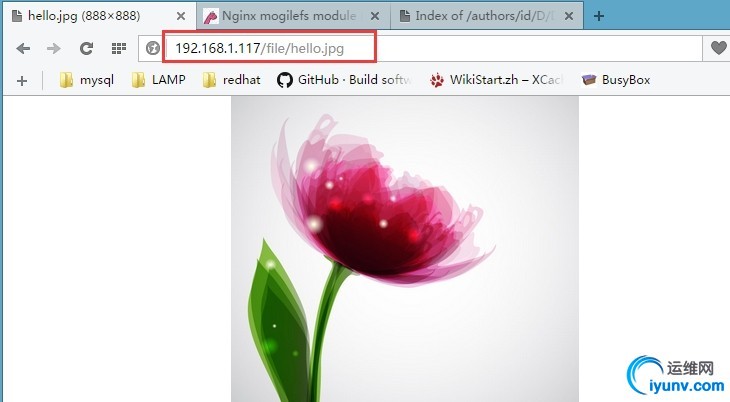

访问资源：

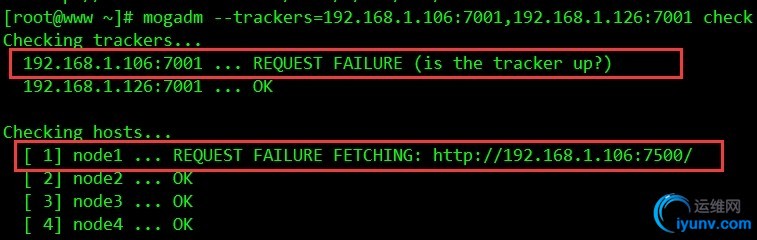

停止192.168.1.106上的mogilefsd和mogstored服务：

1 2 3 4

[iyunv@node1 ~]# service mogilefsd stop Stopping mogilefsd                                         [  OK  ] [iyunv@node1 ~]# service mogstored stop Stopping mogstored                                         [  OK  ]

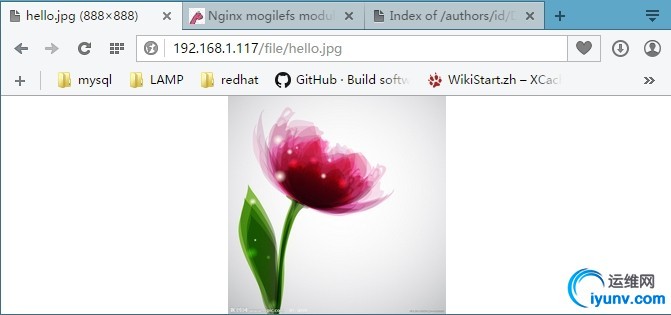

资源能够继续访问，测试完成.................^_^
