两张图看清SharePoint 2013 Farm 逻辑体系结构

wsxdc

　　前篇文章分析了SharePoint 2013 的物理拓扑结构。物理拓扑分为3层（2层），详情参见《SharePoint 2013 Farm （多层服务器）安装指南——Least Privilege》，这篇接着脚步，继续走入SharePoint 2013的世界，分析SharePoint 2013 Farm 逻辑体系结构，首先需要有几个基本概念需要了解。

Web Application
　　Web Application是由SharePoint 2013产品创建（不能直接在IIS里创建），是一个IIS Site。它包含了所有的SharePoint Site Collections，是SharePoint 逻辑结构体系中最高的一个级别。可以为其选择Application Pool来对它进行隔离 ，这样不会因为某个Web Application奔溃而影响其他Web Application，提升了安全性。
Application Pool
　　Application Pool可以包含一个或者多个Web Application，可以允许在同一台Server上隔离不同的Web Application。每个Application Pool运行着一个或者多个Worker Process（w3wp.exe）。Worker Process负责管理所有的Request和Response。
Content Database
　　承载了所有SharePoint Web Application的内容，可以为一个Web Application关联一个或者多个内容数据库。

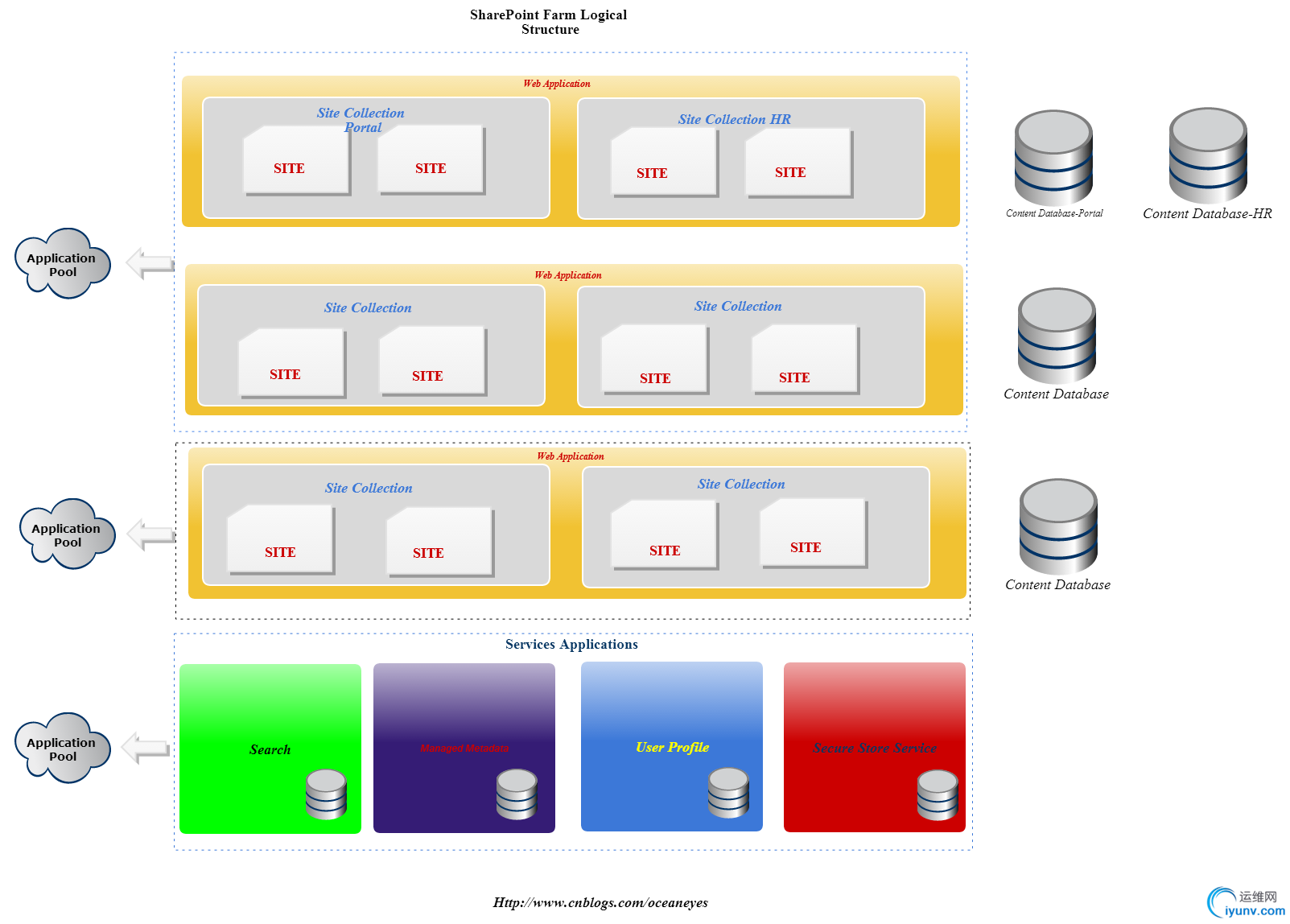

　　综合上述，SharePoint Farm Logical Structure 如下图所示，

　　SharePoint Site Collection(网站集)由一个Root Web(首要网站)以及该网站下的所有Site(网站)组成。每个Site可以包含List 和Library。List、Library用于存储SharePoint网站中的数据，如Item、Documents。故SharePoint Web Application Logical Structure如下图所示：
　　
总结

　　趁着业余时间，复习了一次SharePoint的基础知识，欢迎指正。
　　万丈高楼平地起，切勿浮沉筑高台
