DHCP中继，三层交换VLAN间路由实战

rtre

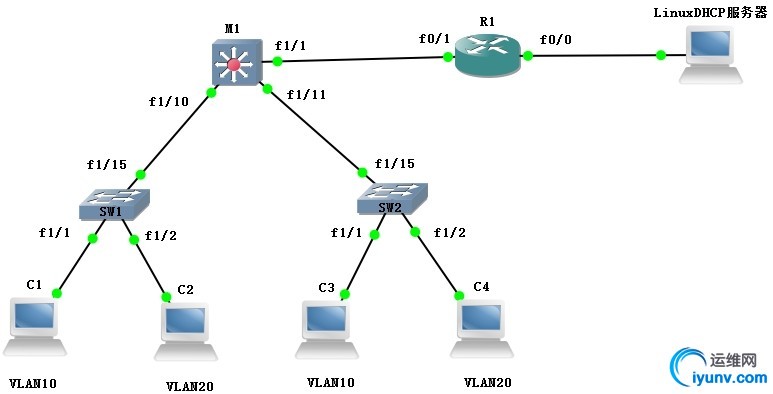

                      实验拓扑

使用GNS3 0.8.6模拟器

使用Red Hat 6.5 搭建DHCP服务器

实验需求

配置三层交换机VLAN间路由，使得VLAN10和VLAN20的成员可以互相访问。
为三层交换机做DHCP中继，使VLAN10和VLAN20的成员通过DHCP服务器获取IP地址。

实验步骤

IP规划
VLAN10 ：192.168.10.0/24
VLAN20 ：192.168.20.0/24
M1(F1/1)：12.0.0.1/30
R1（F0/1）：12.0.0.2/30
R1（F0/0）：10.0.0.1/30
DHCP服务器：10.0.0.2/30

配置命令


SW1配置如下：

SW1>en
SW1#conf t
SW1(config)#vlan 10,20                       //创建vlan10和vlan20
SW1(config-vlan)#exit
SW1(config)#int f1/1
SW1(config-if)#switchport access vlan 10    //将接口划入vlan
SW1(config-if)#int f1/2
SW1(config-if)#switchport access vlan 20
SW1(config-if)#int f1/15
SW1(config-if)#switchport mode trunk         //将接口设置为中继口
SW1(config-if)#switchport trunk encapsulation dot1q   //封装dot1q

SW2配置与SW1交换机配置一样

M1配置如下：


Router>en
Router#conf t
Router(config)#ip routing             //开启三层交换机路由功能
Router(config)#vlan 10,20
Router(config-if)#switchport mode trunk        //将接口设置中继
Router(config-if)#switchport trunk encapsulation dot1q   //封装dot1q
Router(config-if)#int f1/11

Router(config-if)#switchport mode trunk

Router(config-if)#switchport trunk encapsulation dot1q

Router(config-if)#int vlan 10
Router(config-if)#ip add 192.168.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#ip helper-address 10.0.0.2        //指定dhcp服务器地址
Router(config-if)#int vlan 20
Router(config-if)#ip add 192.168.20.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#ip helper-address 10.0.0.2
Router(config-if)#exit
Router(config)#int f1/1
Router(config-if)#no switchport
Router(config-if)#ip add 12.0.0.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 12.0.0.2    //指定一条默认路由通向外网

R1配置如下：

R1>en
R1#conf t
R1(config)#int f0/1
R1(config-if)#ip add 12.0.0.2 255.255.255.252
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#int f0/0

R1(config-if)#ip add 10.0.0.1 255.255.255.252
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#ip route 192.168.10.0 255.255.255.0 12.0.0.1     //静态路由
R1(config)#ip route 192.168.20.0 255.255.255.0 12.0.0.1

-----------------网络设备配置完成-------------------------------------


DHCP服务器地址规划



--------------------              实验验证              --------------------------------


用C1、C2、C3、C4分别获取地址


C1



C2


C3


C4

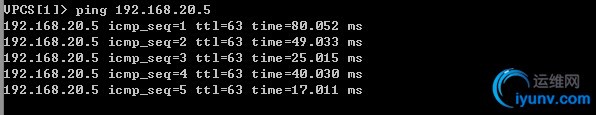

用VLAN10的成员pingVLAN20的成员测试网络连通性

C1pingC4网络正常证明VLAN间路由成功！
