思科设备 单臂路由、DHCP的配置

rtre



实验如图所示，今天主要是配置单臂路由和DHCP，让PC机自动获取IP地址并实现全网互通

实验步骤：
    1.配置PC机的IP地址和网关

    2.为交换机添加不同的vlan，为PC机划分不同网段

    3.配置单臂路由 实现全网互通（验证）

    4.配置DHCP 验证PC机自动获取是否可以得到IP地址 并保证全网互通（验证）


开始操作：
步骤一：配置PC机，这里对PC0举例说明，其他的PC机除了IP和网关，其他都一样

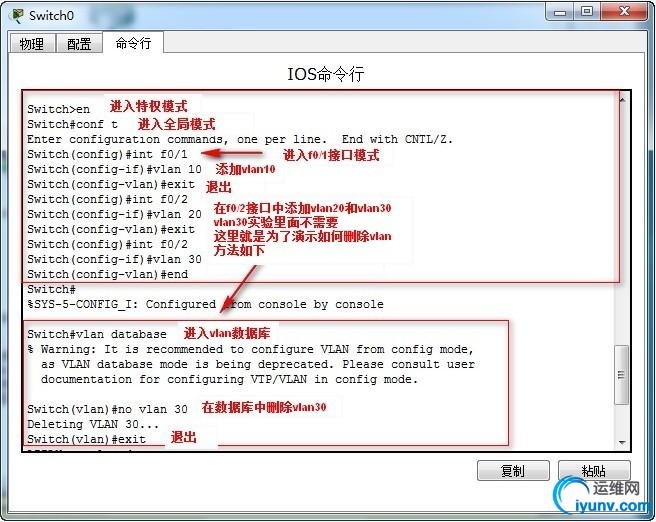

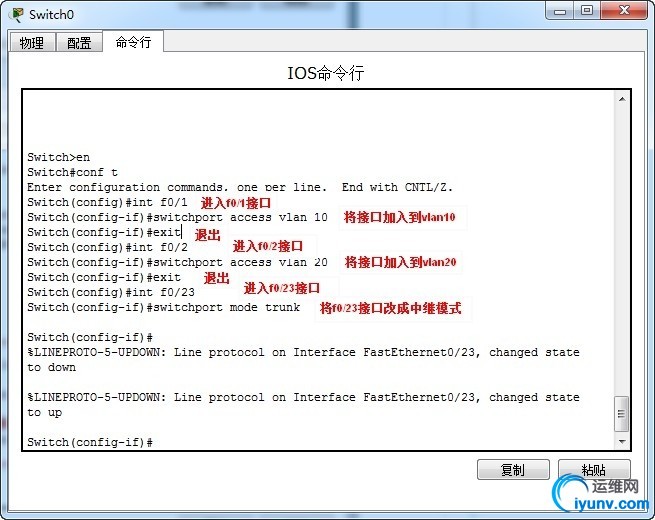

步骤二：配置交换机switch0，添加vlan(下图1)；将PC0和PC1加入不同vlan并将接口f0/23改成中继模式（下图2）；配置交换机switch1,将连接的三个接口都要改成中继模式（下图3）；交换机switch2通交换机switch0配置一样，这里不截图了

步骤三：配置单臂路由（下图1）；验证网络连通性（下图2）

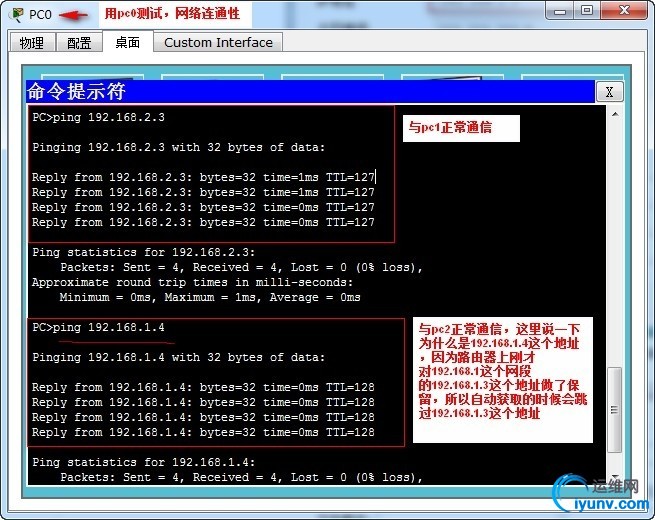

步骤四：路由器配置DHCP（下图1）；验证自动获取效果（下图2和图3）；验证全网互通（下图4）

哈哈 配置完成 请大家多多指教
