分析和查看思科设备VTP工作原理和STP生成树原理

34fw

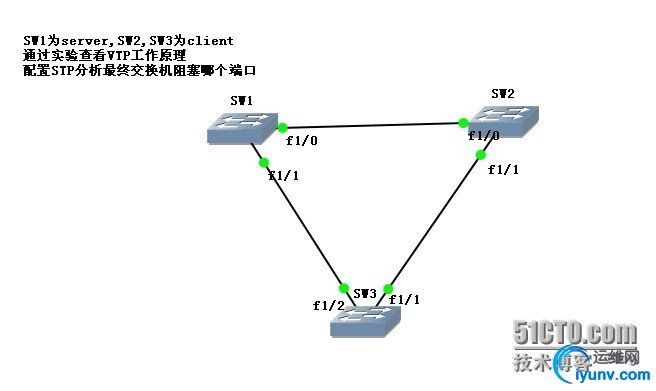

拓扑图：
zhu
注：VTP分为三种模式（一，server,二,client，三,transparent)。每个管理域至少一个server模式，便于创建，删除，修改VLAN。VTP通告的数据帧被发送到组播地址：01-00-0c-cc-cc-cc，是相邻设备都能收到这些帧。
VTP的要求：
一，域内每个交换机必须是相同的VTP域名。二，交换机必须是相邻的，相邻的交换机需要相同域名。
三，所有的交换机必须配置为中继链路。
VTP的配置：
一，确定VTP版本。二，加入到管理域中，确定它的名称和口令，（在安全性较高的环境中需配置密码）三，为交换机选择一个VTP模式。四，是否启用VTP修剪。
实验步骤：
一，配置SW1为server模式，其他为client模式，交换机的接口配置为中继
SW1：




SW2：


SW3：


二，在server模式交换机上配置VLAN，其他交换机学习server模式交换机的VALN信息，通过show vlan-sw b 命令查看

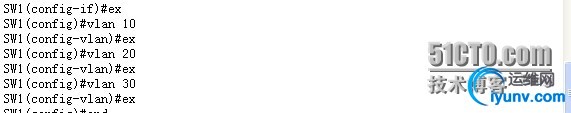

SW1：

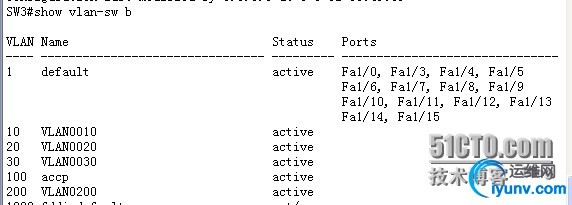

查看SW2和SW3上的VLAN信息：



三，通过show vtp status命令查看交换机的VTP配置变化，在SW1上添加VLAN，查看其他交换机的VTP配置信息。

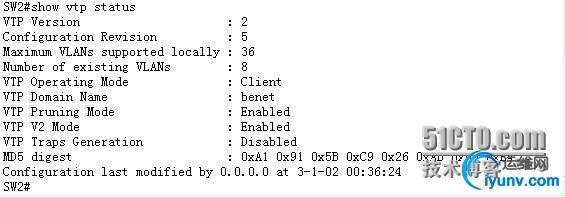

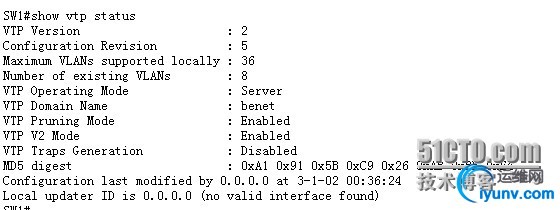

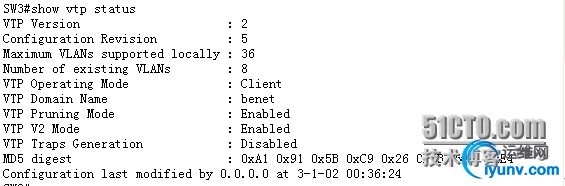

以下是未添加VLAN：

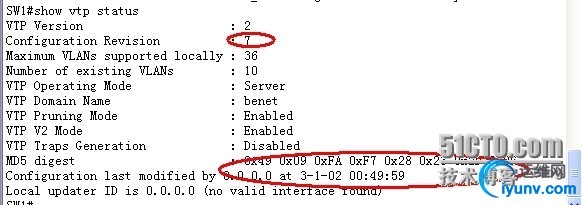

以下是添加VLAN：





以上信息可以看出配置修改编号为7:之前的编号为5，说明发出了两个不同的VTP通告，添加了两个VLAN，各交换机MD5摘要信息更新同步
四，为保障安全性，为server模式交换机配置VTP密码，添加VLAN后，查看各交换机的VALN信息





以上两交换机未配置VTP密码所有没有学习到VLAN信息

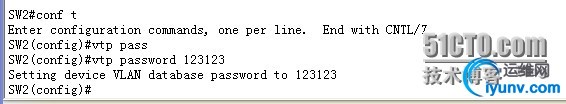

为client模式的SW2交换机配置VTP密码后查看SW2的VLAN信息


以上SW2配置了VTP密码后查看后交换机学习到了VLAN信息

VTP实验完成

以下是STP生成树工作原理：
生成树算法的步骤：一，选择根网桥、二，选择根端口、三，选择指定端口。
生成树算法定义：比较STP参数时，值小的优先级高。
一，选择根网桥，（MC地址小的为根网桥）二，选择根端口（注：根端口存在于非根网桥上，在比较端口ID值时，比较的是接收到的对端的端口ID值）、选择根网桥按照顺序是：1，到根网桥最低的根路径成本、2，直连的网桥ID最小、3，端口ID最小。三，选择指定端口，1，跟路径成本较低、2，所在的交换机网桥ID的值较小、3，端口ID的值较小（注：根网桥的上的接口都是指定端口，因为跟路径成本都是0，比较端口ID值时，比较的是自身端口ID值）
通过以上原理通过命令查看各交换机STP信息和分析最终哪个交换机堵塞哪个端口（基于VLAN 1 查看）
SW1：

SW2：

SW3：


通过查看最终是交换机SW3的F1/1接口被堵塞

---

一：选择根网桥
通过查看SW1为VLAN 1的根网桥
二：选择根端口
通过查看根据原理根端口存在于非根网桥上，到根网桥最低根路径成本得出直连的SW2上的F1/0和SW3上的F1/2为根端口和SW2上的F1/1上的接口为根端口
三：选择指定端口
通过查看SW2上的端口ID较小，所有为指定端口

剩下SW3上的F1/1接口为堵塞端口
