[经验分享] 思科设备划VLAN做单臂路由

[复制链接]

4323e

累计签到：1 天
连续签到：1 天

发表于 2015-1-13 09:47:59 | 显示全部楼层 |阅读模式

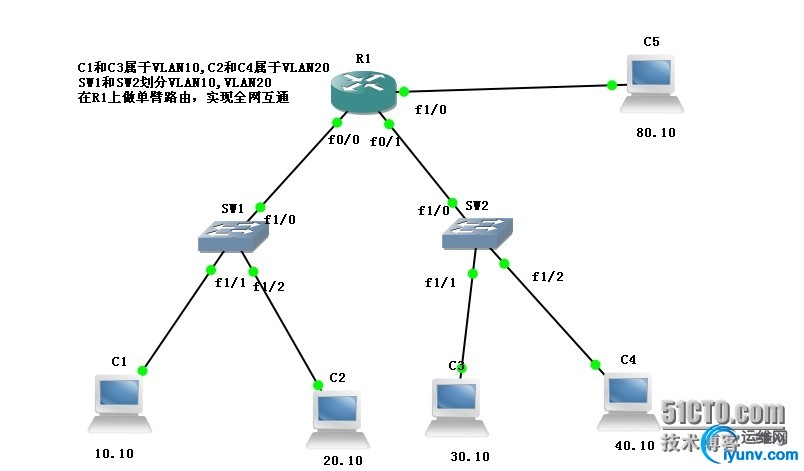

实验拓扑：

步骤：
一，为PC配置IP地址（使用VPCS）

二，在交换机划VLAN，并以access方式将各接口加入到vlan中
SW1：

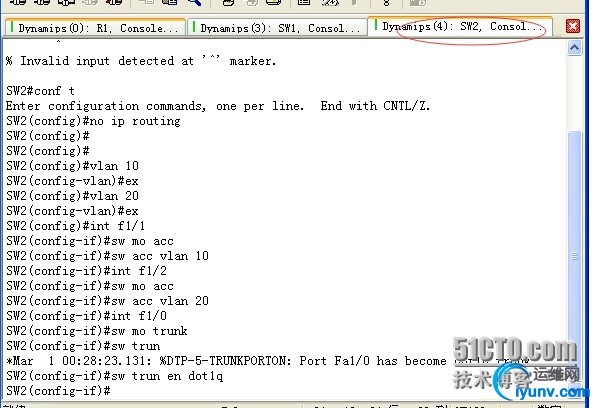

SW2：

三，在路由器上划分子接口做各vlan的网关做单臂路由

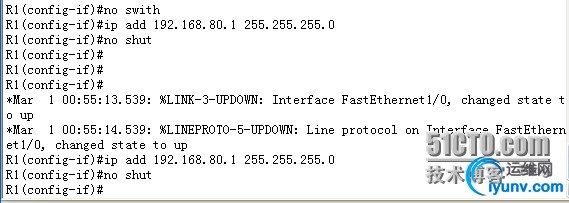

R1：

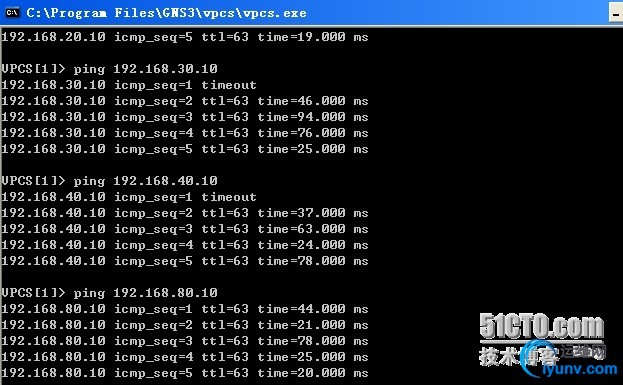

四，测试各vlan的PC间通信，与C5互通测试

实验完成
