SharePoint 2013 工作流设计之Designer 使用“可视化视图”

waiwai64

　　SharePoint 2013增强了工作流功能，而Designer里面也添加了可视化设计视图，也就是类似Visio的设计视图（需要Visio 2013支持），下面我们简单介绍下，在可视化视图下，使用工作流。
　　1、创建列表工作流，选择“工作流测试列表”，如下图：

　　2、填写工作流名称，选择平台类型，这里我们选择SharePoint 2013 工作流；

　　3、选择“可视化设计器”视图，如下图：
　　　　特：需要安装Visio 2013才可以使用，否则会提示；

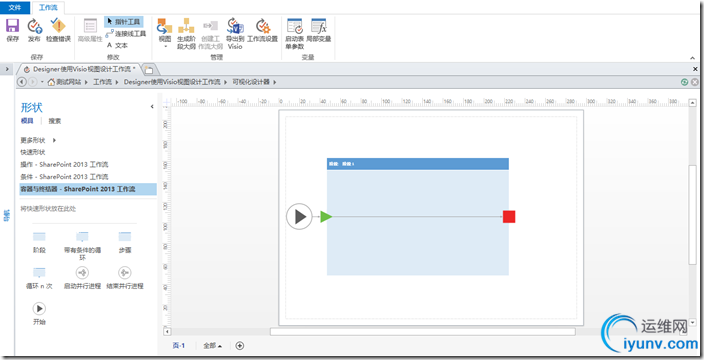

　　4、进入可视化设计器，如下图，看到这个界面，还是不错的：

　　5、插入条件，日期范围，因为是测试，选择比较简单的条件：

　　6、插入操作，选择更新列表项，还有很多操作，有兴趣的可以试试：

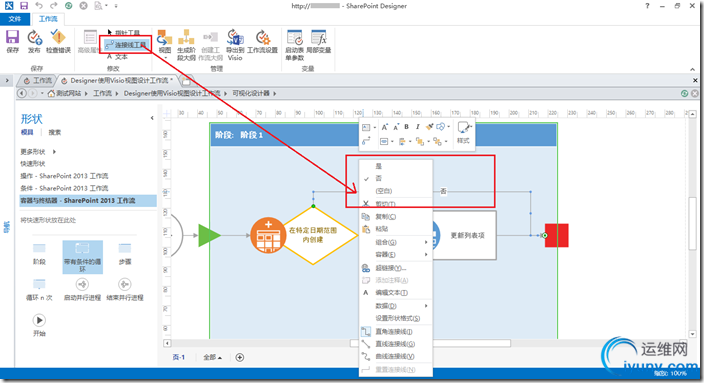

　　7、选择连接线工具，并选择“是/否”，如下图：

　　8、设置操作的参数，如下图：

　　9、开始/结束日期，设置为11月：

　　10、更新标题，很简单的操作：

　　11、设置工作流启动方式（手动、创建、更改项目），如下图：

　　完成后可以“检查错误”，没有错误即可以部署了；
　　12、查看工作流部署成功：

　　13、在列表中，也可以设置工作流的启动方式，如下图：

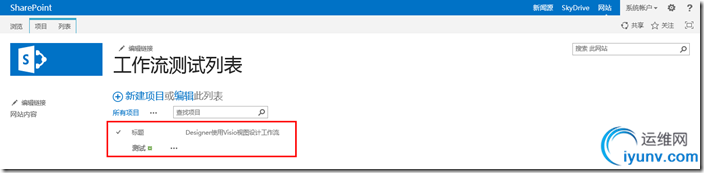

　　14、新建一条项目，测试工作流，如下图：

　　15、刷新页面，工作流已经正常运行了，大功告成！

　　结束语
　　很简单的一个工作流例子，高手勿喷！希望能够带给新手以帮助，自己也是在不断摸索和学习工作流，希望能够和大家共同交流，一起提高。
