DELL 1520 笔记本拆机

上帝大脸

　　DELL 1520 笔记本拆机前需要准备的工具：
1、小号的十字螺丝刀
2、饭卡、用后的QB卡之类的塑料卡（用来撬“前面板”）
3、一个盒子（用来装卸下来的螺丝）
4、一条漆包线或废电线，去掉绝缘层一端绑在手上一端放到水泥地面或栓在金属暖气片上（防止静电击穿笔记本元器件）
5、拔下AC电源和电池、并按3下电源开关（释放笔记本电路板残留电荷）
笔记本知识：
A面：笔记本上盖，俗称顶盖，水平放置时最靠近月亮或太阳的一面，这里一般是厂商倾注心血装饰自己或努力推广品牌价值的位置，A面往往带有厂商的Logo。
B面：笔记本屏幕，也就是液晶屏幕显示区域
C面：键盘位置
D面：笔记本背面，也就是最靠近桌子的一面，通风散热全指望它了
注意事项：
DELL 1520 笔记本螺丝共有三种规格：背面的除了固定硬盘的四颗是小螺丝外（最短），其余的都是同尺寸大小的规格（数量最多，长度最长）；C面固定键盘的两颗螺丝中等长度，很容易区分。请注意保存好所有的螺丝，谨防丢失。


首先卸下硬盘、光驱。
　　

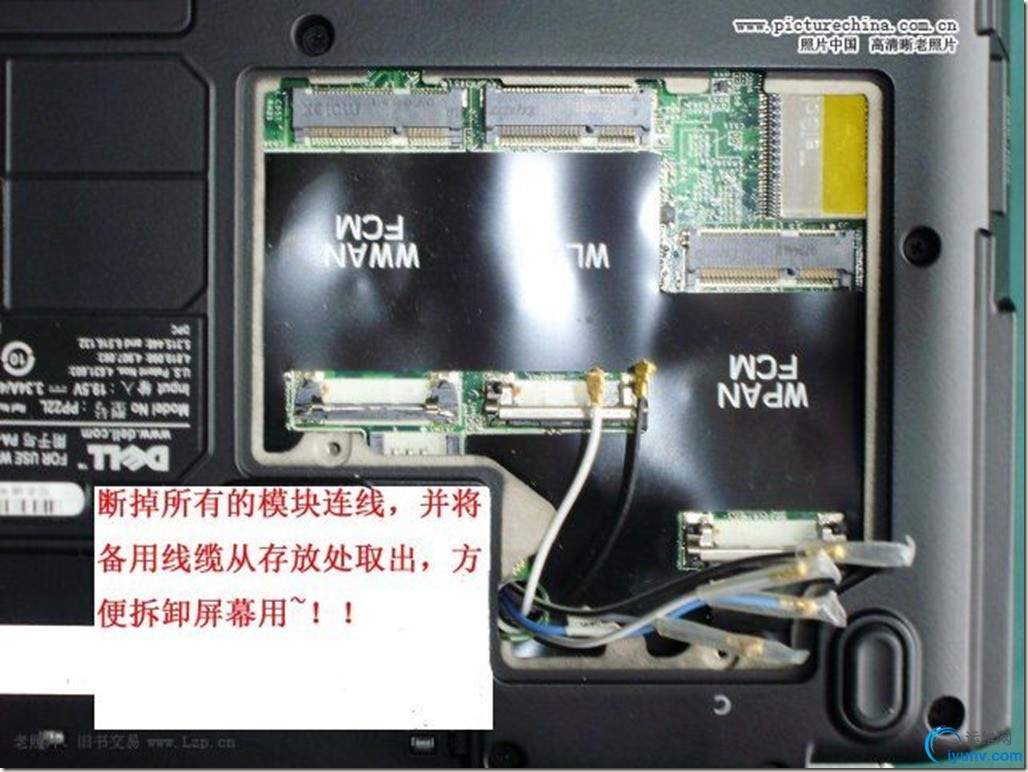

拆掉无线网卡的天线（顺序：左黑右白），并将其余的备用天线全部从存放点抽出来。
　　

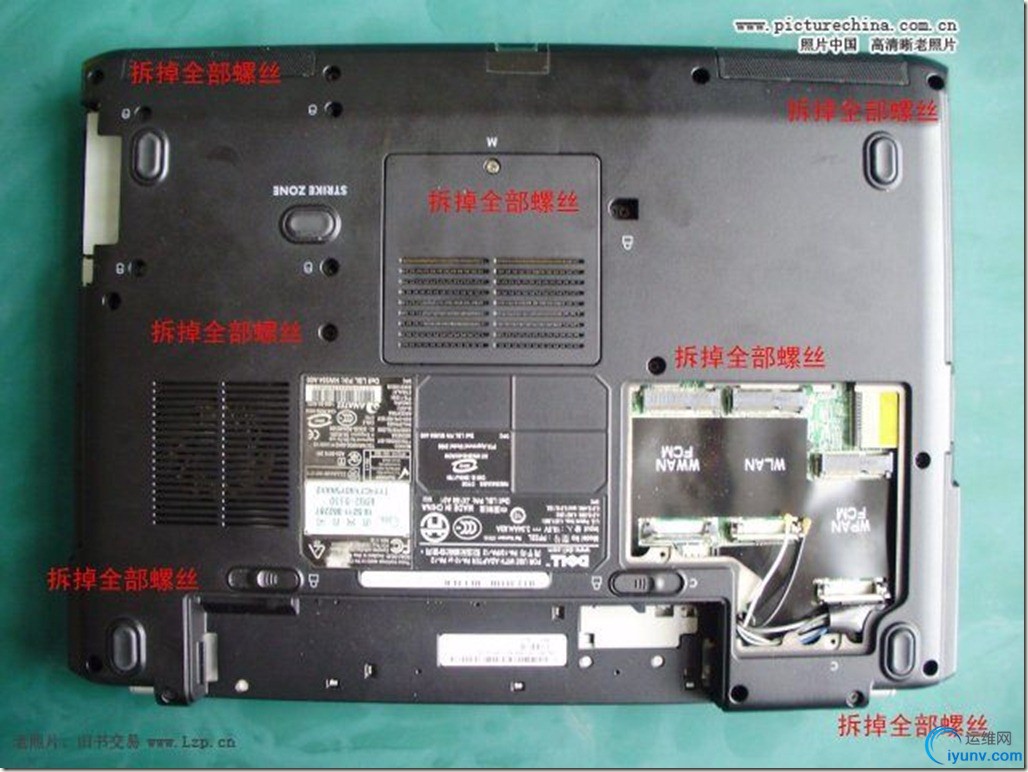

卸下D面所有的螺丝。注意！固定屏幕的螺丝最好在卸下C面前挡板并把排线都取下后再拆卸，否则屏幕很容易晃动导致损坏。
　　

卸下C面的前挡片（用塑料卡片沿上面的缺口向下滑入并上翘就能卸下来）
　　

从D面抽出天线连接线，拆掉固定键盘的两个螺丝。
　　

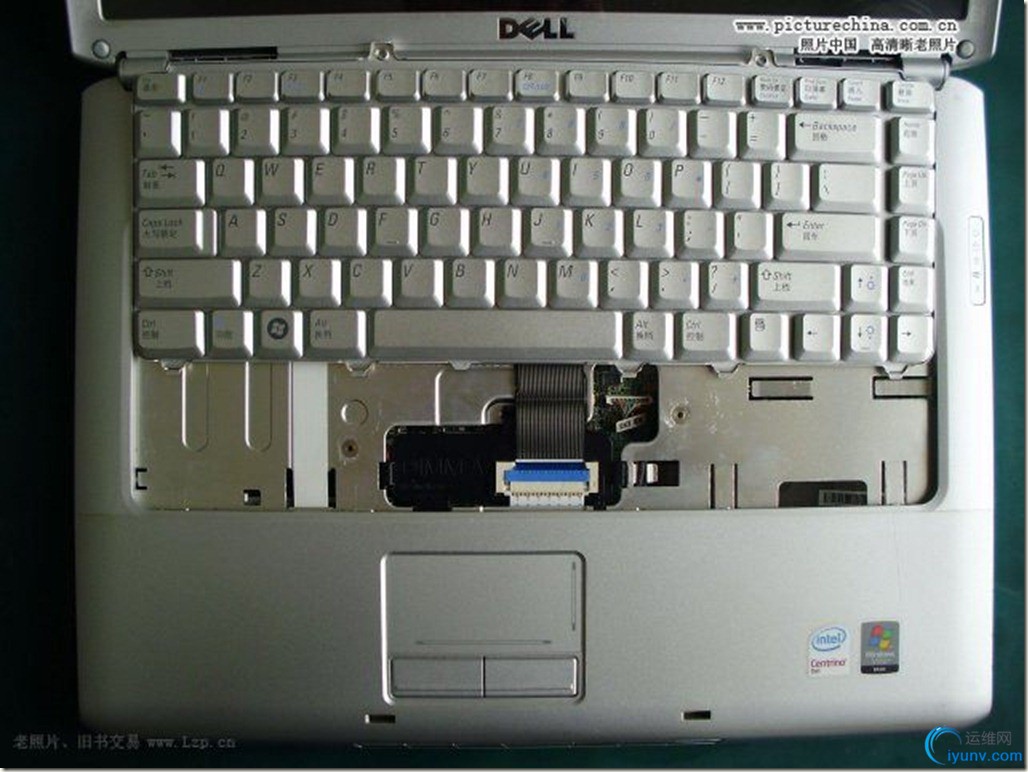

慢慢向上拉，露出键盘连接线，小心！
　　

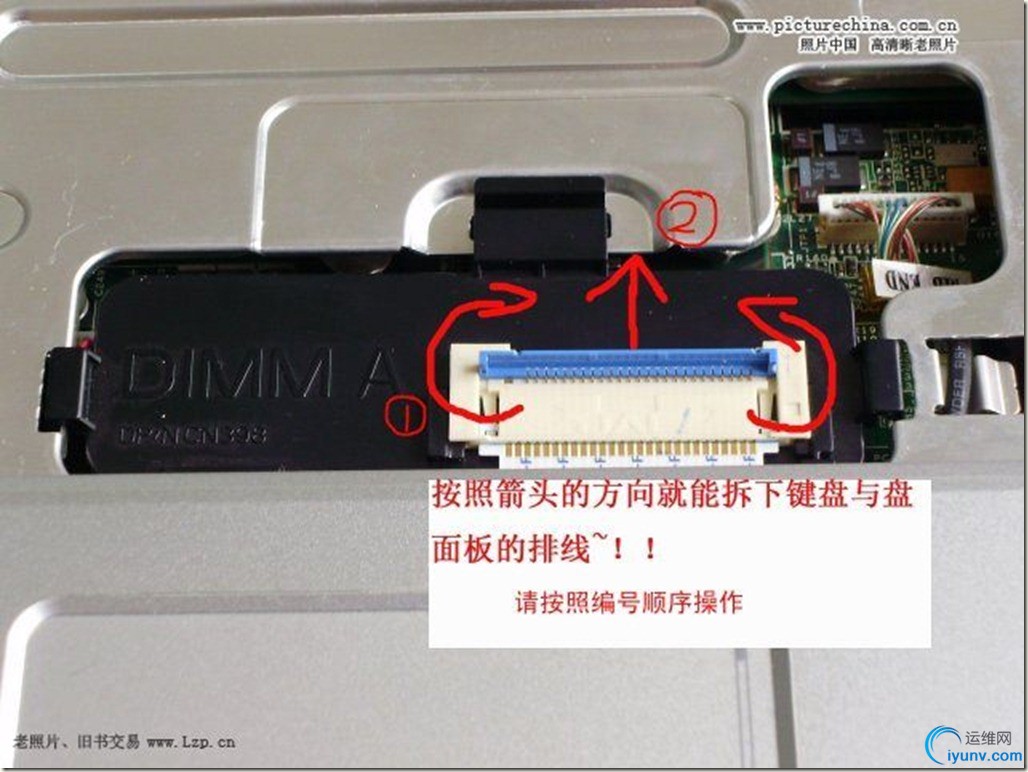

把蓝色的卡口翻起来，轻轻向上拔掉键盘排线（注意看大图，蓝色挡板立起来后就可以向上拔掉键盘线）。
　　

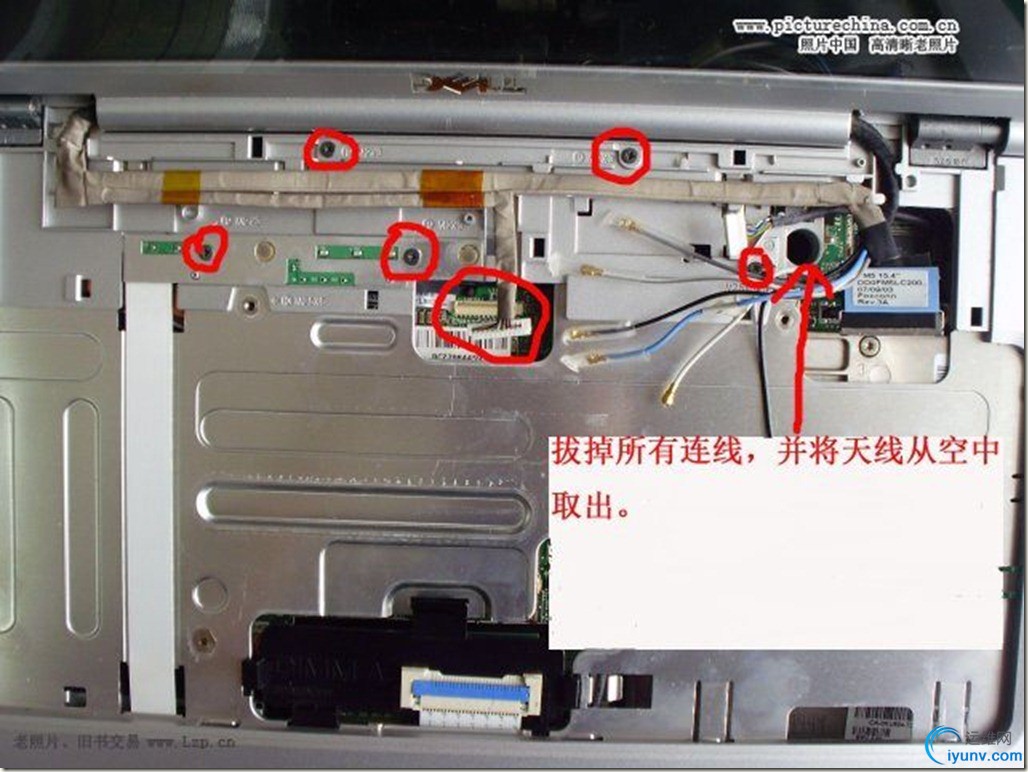

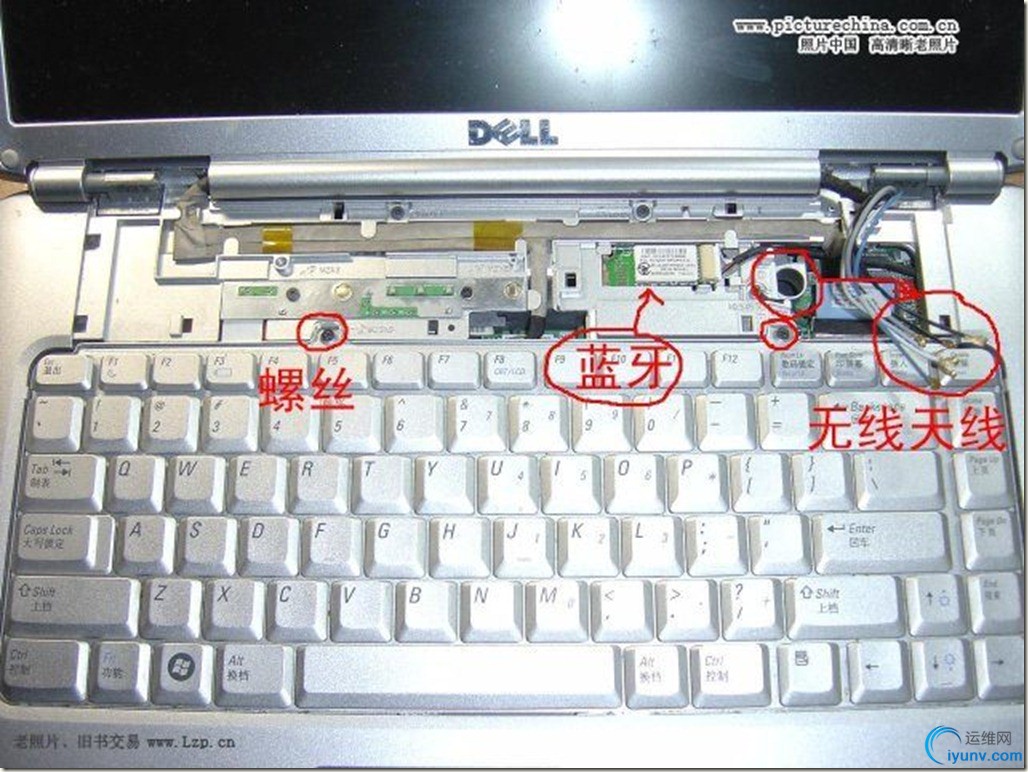

把所有的螺丝都拆掉就可以拆下显示器，记得不要忘记顶端和边上的螺丝，边上还有2个螺丝（D面的一定要拆干净）。
　　

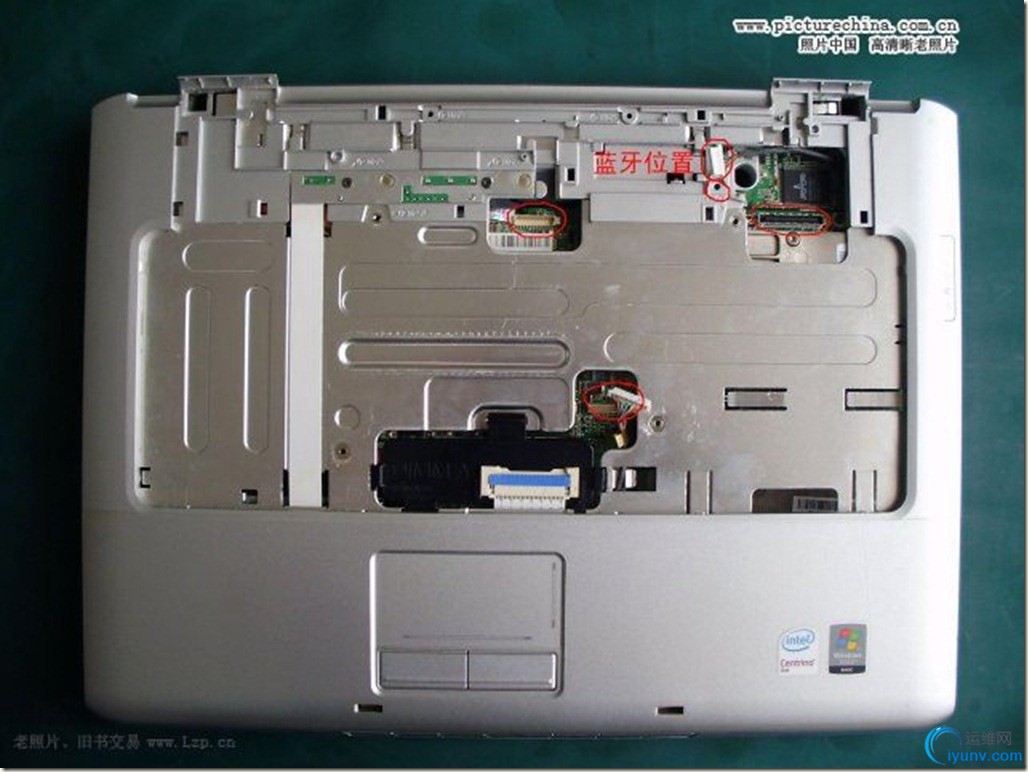

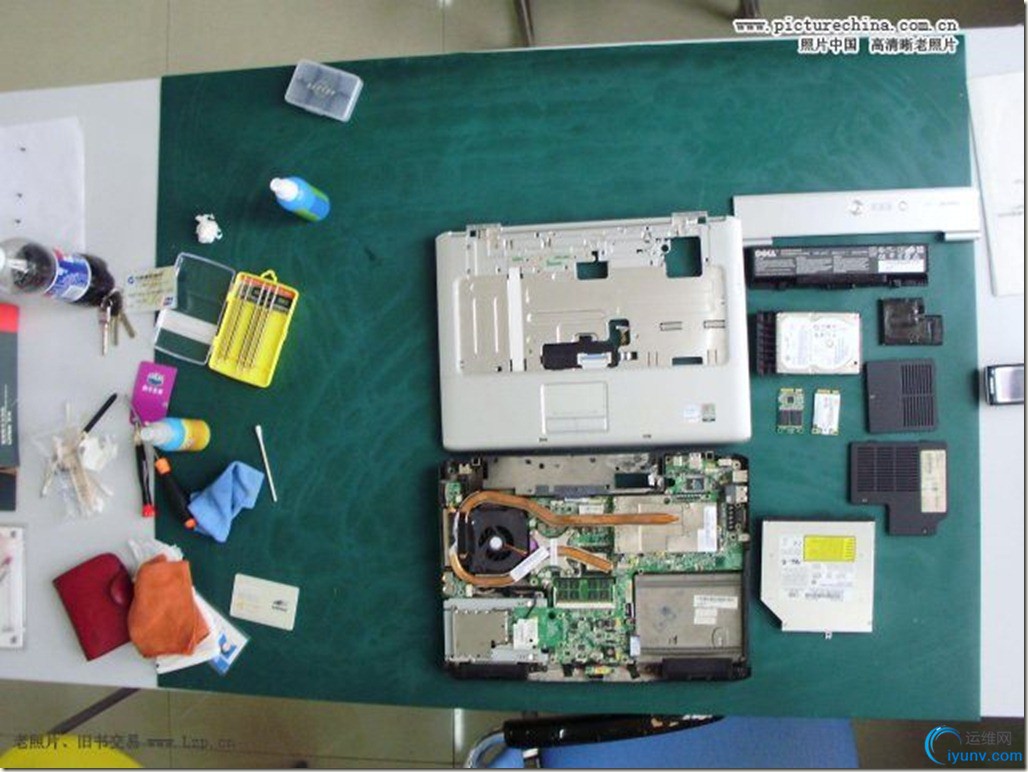

将全部螺丝清掉就可以取掉上面板。注意清掉所有的线，拔掉所有的插头，操作要仔细。
　　

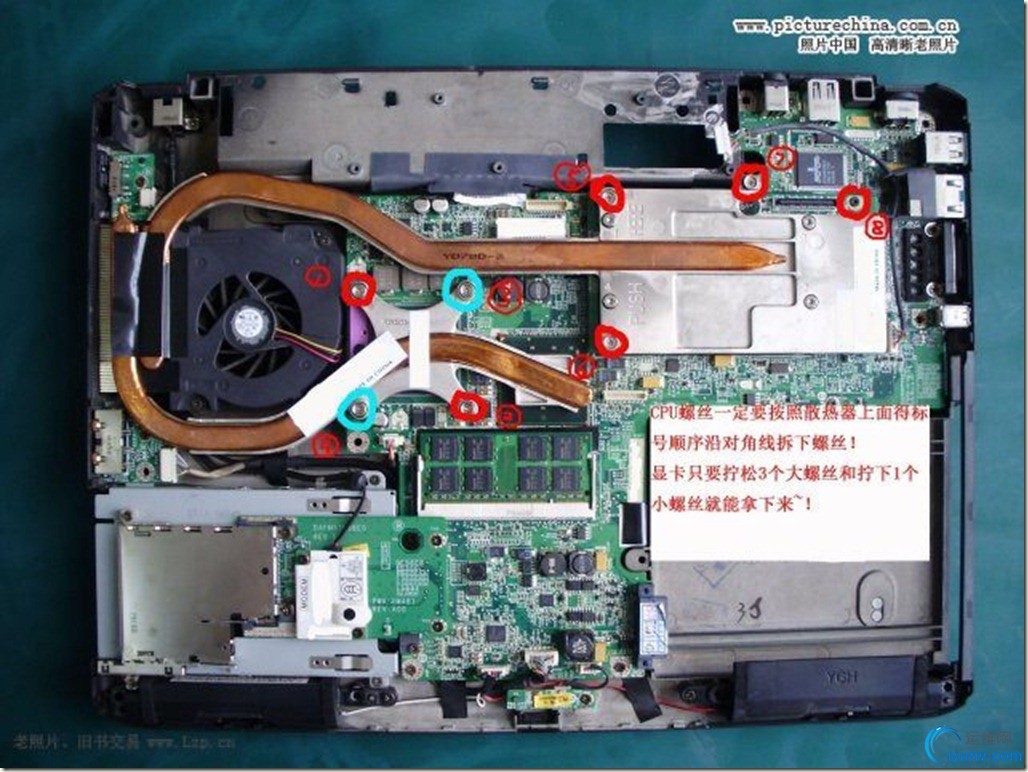

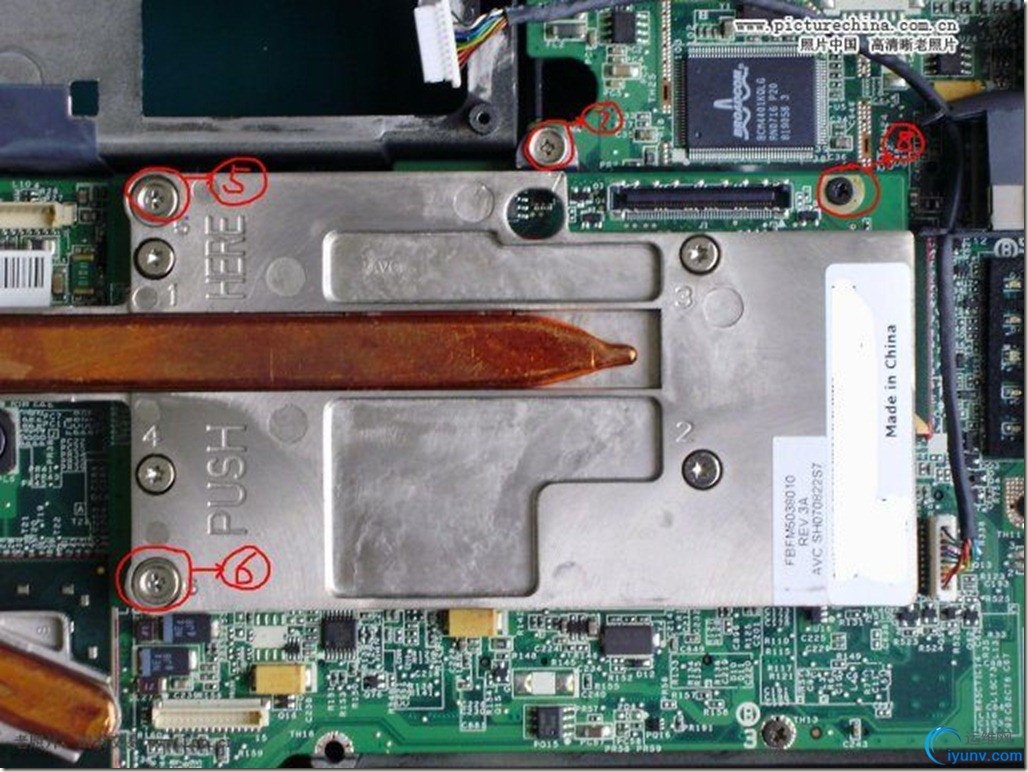

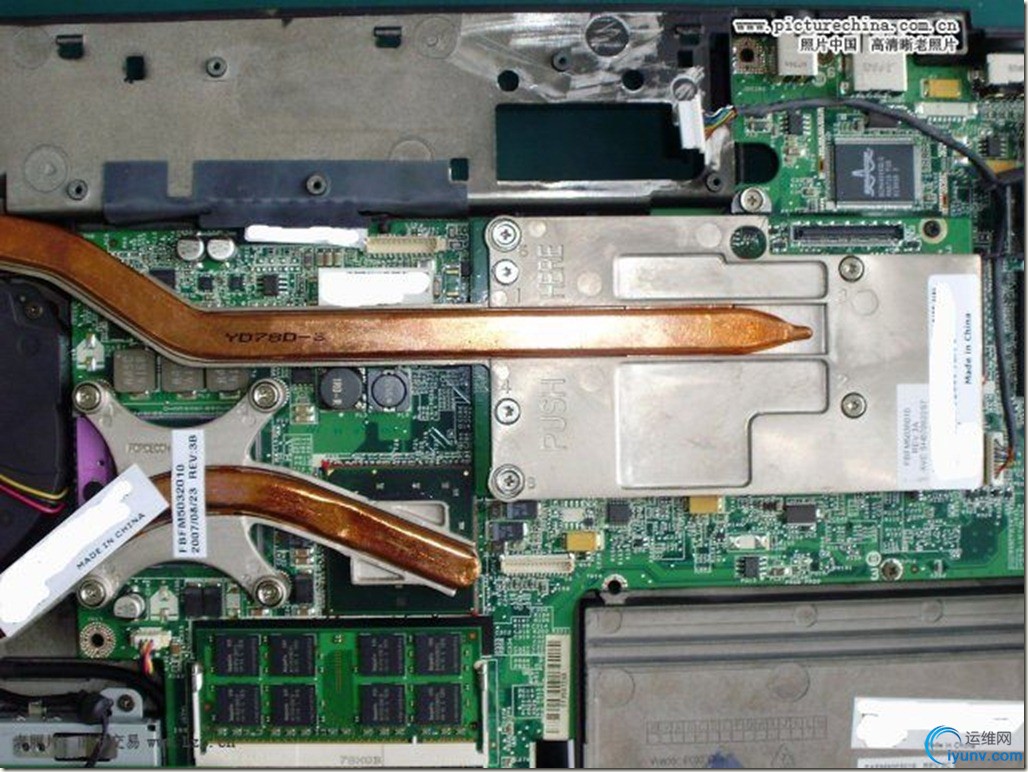

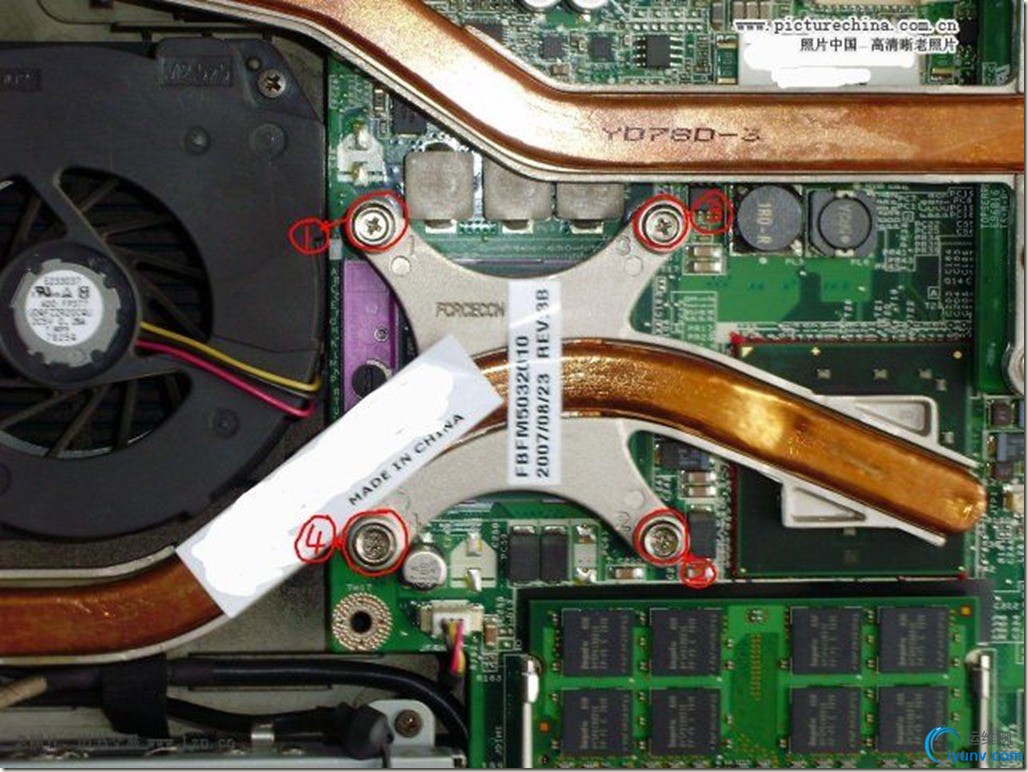

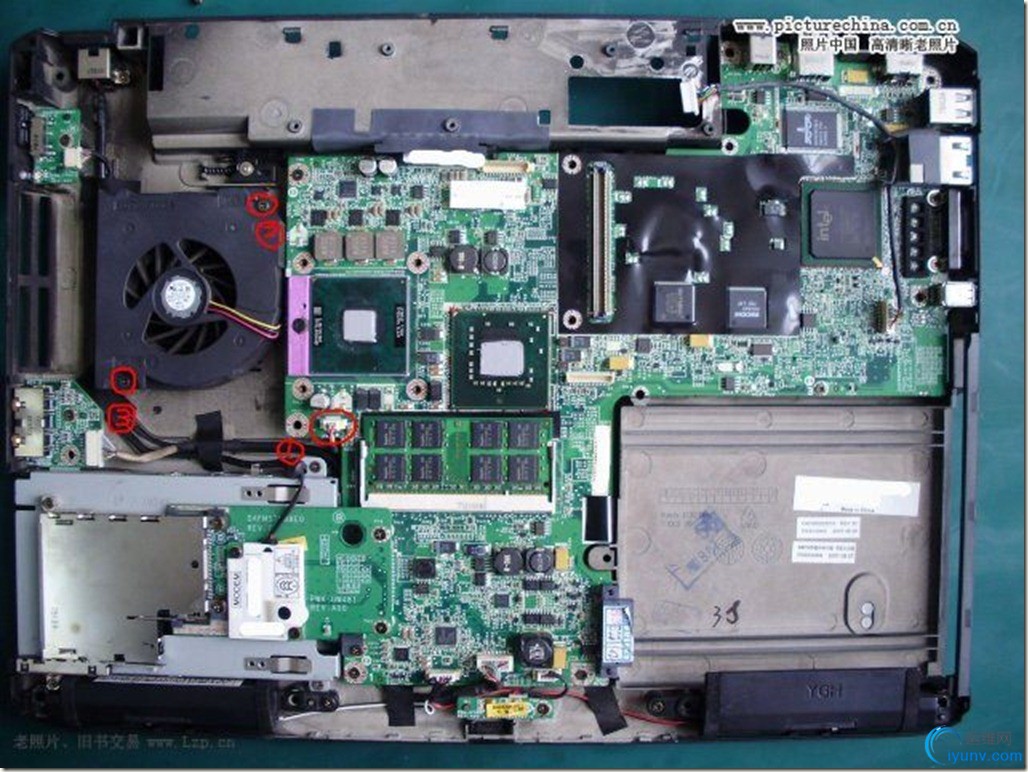

DELL 1520－把8600GT显卡散热器及CPU散热器拆下来后，拆风扇，请记得取掉连接线。
