Openstack 中的LoadBalance As A Service

seemebaby

负载均衡对于应用来说是非常重要的，典型的web应用都会使用到负载均衡，当这些应用被部署到云端的时候，显然云端最好可以以服务的方式提供LoadBalance给应用。LBaaS最早出现在Openstack的G版本中，在openstack里LBaaS可以支持很多LoadBalance技术，如Haproxy，netscaler等等。

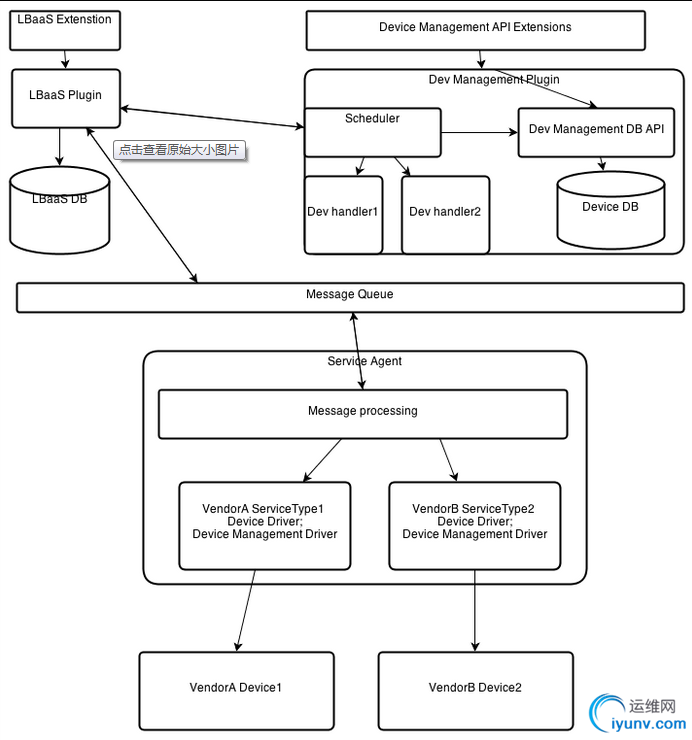

用户通过API进入LBaaS Plugin, plugin通过Message Queue和LBaaS agent通信，agent根据不同的driver（如haproxy等）配置实际的LoadBalance设备或程序。Openstack中LBaaS的构建如下：
注：上图出自http://blog.iyunv.com/lynn_kong/article/details/8528512

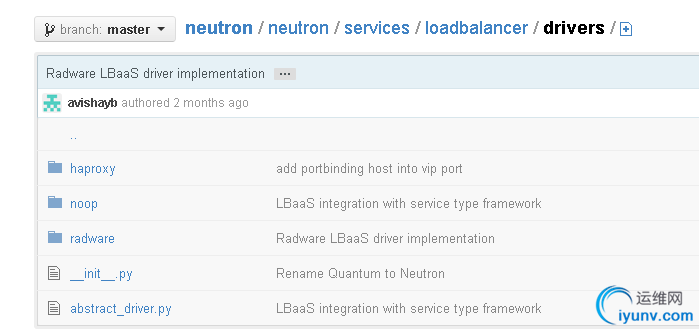

目前G版本中仅支持haproxy一个driver， 在当前master中支持了以下的driver：

在Launchpad中有以下BP：https://github.com/openstack/neutron/tree/master/neutron/services/loadbalancer/drivers  这个BP是以netscaler为后端，预计I版中可能会加入。

简单测试了一下LBaaS。以下是实验环境和步骤：实验环境：OS： CentOS 6.3 64bitOpenstack版本: GrizzlyHost：One VirtualBox VM with 4 vCPUs, 4096MB RAMNIC： 两块网卡 eth1 和 eth2, 都是NAT模式， eth1是管理网络， eth2作为数据网络加入br-ex中。

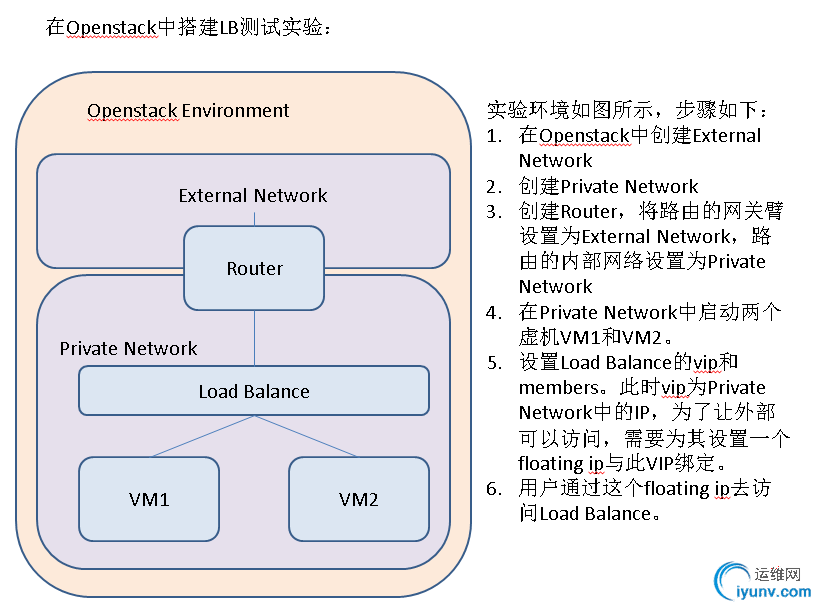

实验思路和大体流程：

具体实验步骤：1. 使用RDO安装G版本的Openstack。安装步骤参考以下连接：http://blog.iyunv.com/matt_mao/article/details/9331375
2. RDO默认是没有启动LBaaS的，应此需要修改配置文件并启动LBaaS。可以参照以下讨论：http://openstack.redhat.com/forum/discussion/comment/1297具体修改如下：a). 在/etc/quantum/quantum.conf中添加以下service_plugins配置：

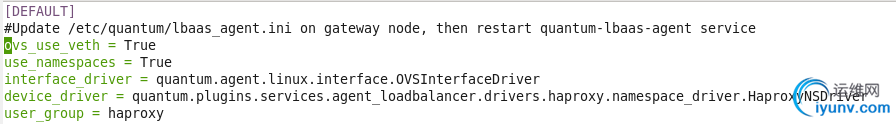

b). 添加文件/etc/quantum/lbaas_agent.ini，配置如下：

c). 下载haproxy。yum install haproxyd). 重启quantum-lbaas-agent,并设置为开机启动。e). 在/etc/openstack_dashboard/local_settings中添加以下配置，在horizon中启用LBaaS：

3. 配置Linux网络：a) 去掉eth2的ip，并将eth2口加入br-ex中作为与外界通信的接口。     ip addr del 10.0.3.15/24 dev eth2     ovs-vsctl add-port br-ex eth2b) 给br-ex加上ip     ip addr add 10.0.3.15/24 dev br-ex

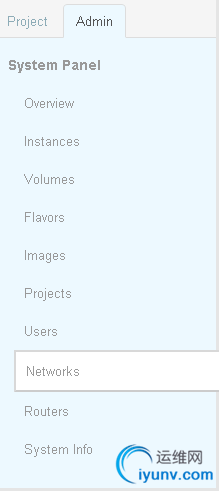

4. 配置Openstack网络：a) 登录Openstack,以管理员身份创建外部网络，如下图所示：选择Admin中的Networks：

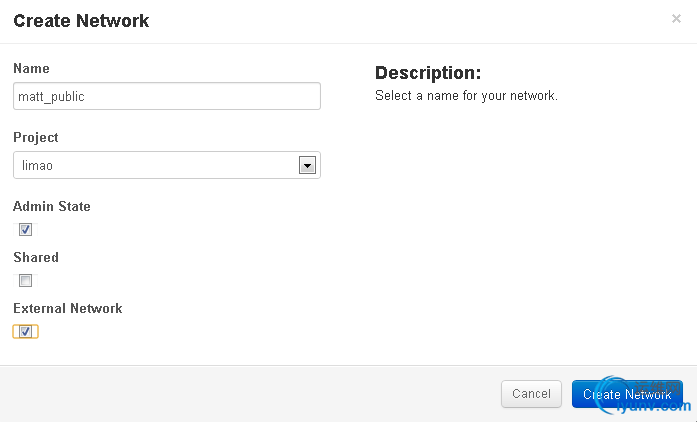

点击Create Network:
注意勾选 External Network.

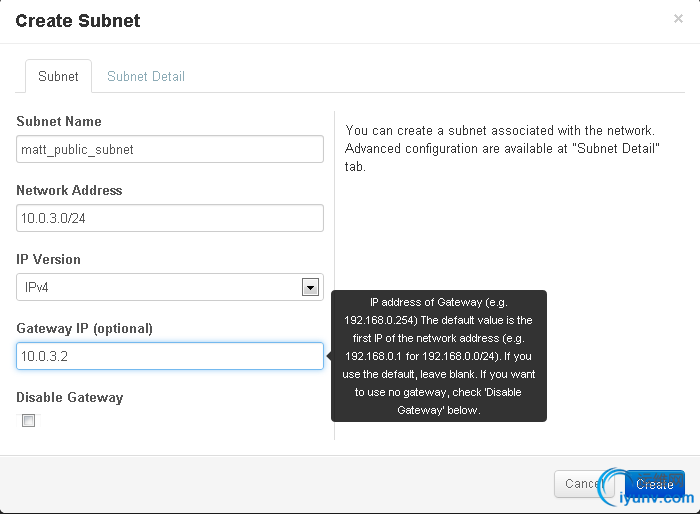

添加subnet: 注意此处我用的是10.0.3.0/24网段的，因为我的eth2在virtualbox中使用的NAT模式，默认网段是此网段，网关是10.0.3.2。
b) 创建内部网络：选择project中的Networks：

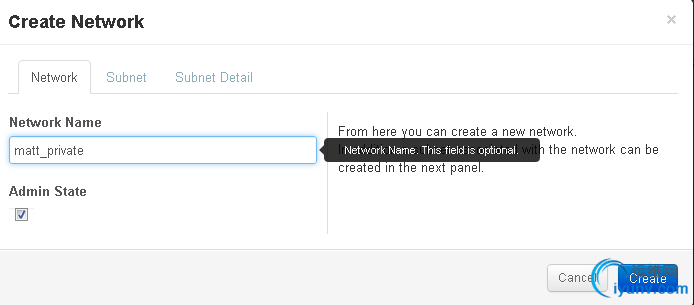

点击Create Network，建立privite network： 点击Subnet设置内部网络的IP段：

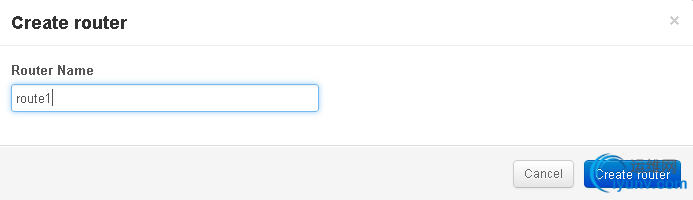

c)创建路由：设置路由名：
点击Set Gateway设置网关臂：
点击路由，添加此路由的接口，点击Add Interface，并选择内部子网：

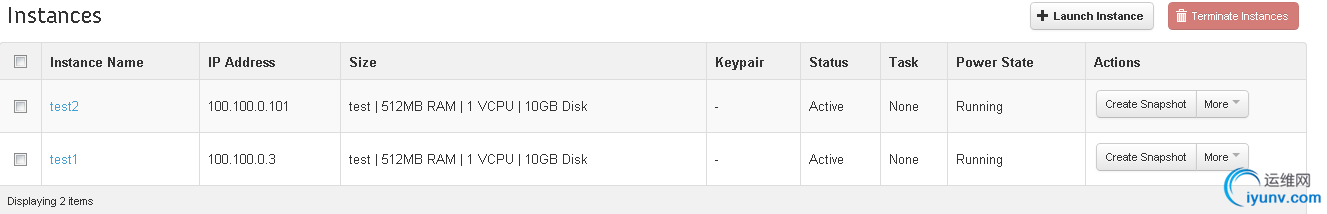

5. 启动虚机：我使用的是CentOS的镜像，启动两个虚机test1，test2连接内部网络。

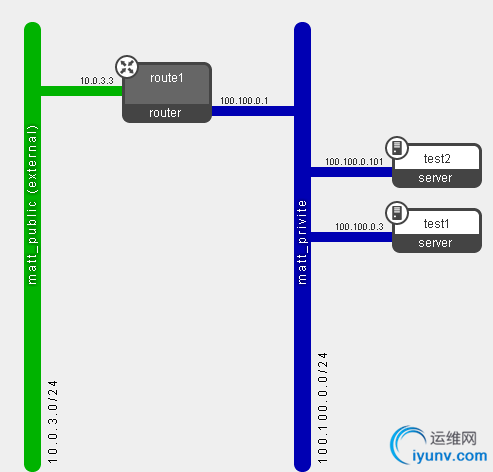

点击Network Topology，可以看到以下网络拓扑结构：

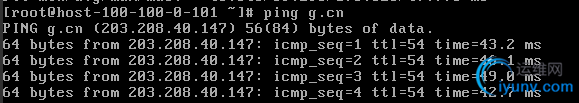

此时虚机test2和虚机test1已经可以ping通外网。test1：
test2：

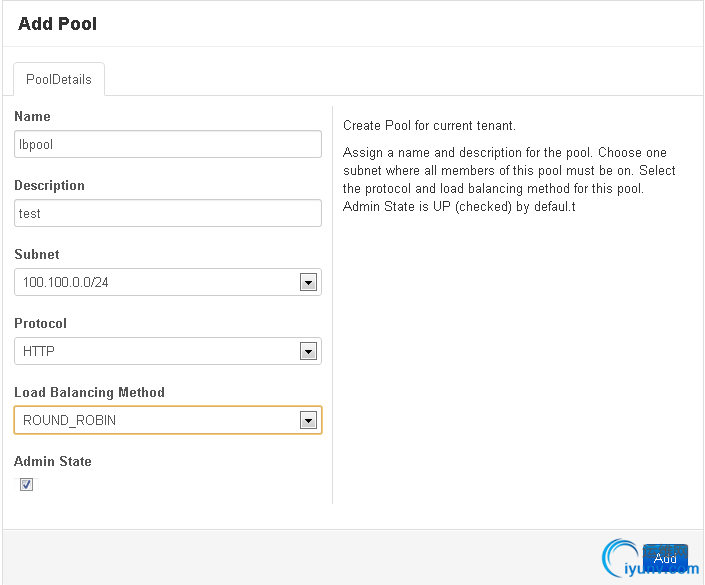

5. 配置LoadBalance：a). 首先create一个pool，点击loadbalance的add pool
b) 向pool中添加members:

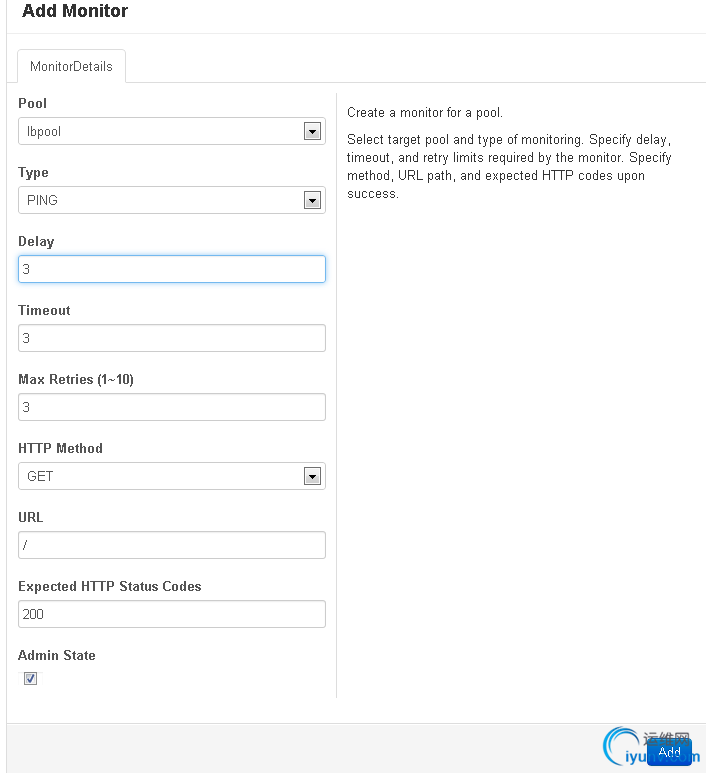

c) 点击monitors，还可以添加对member的健康监测。

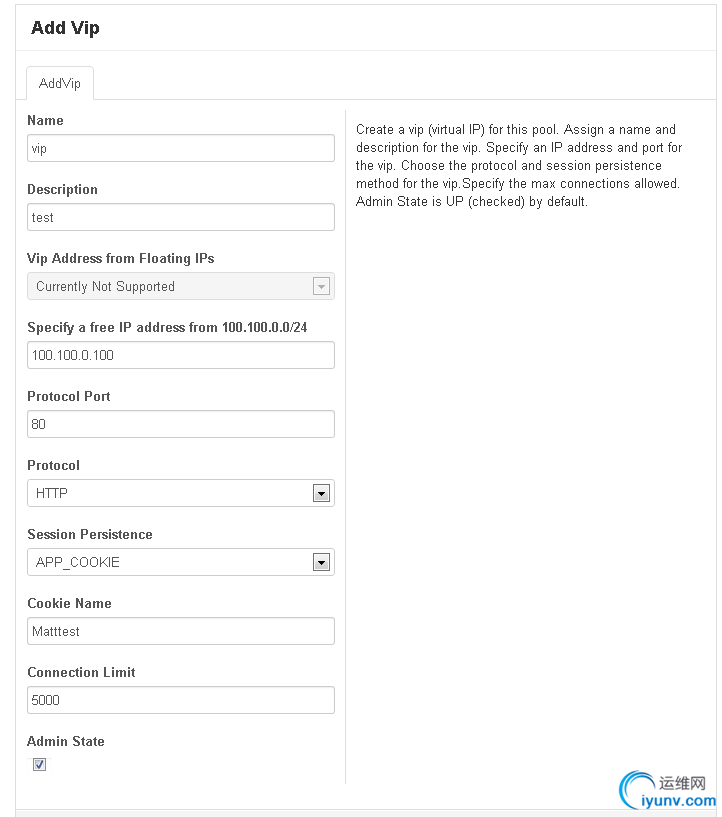

d) 点击“add vip”，设置vip， 我使用的vip是100.100.0.100：

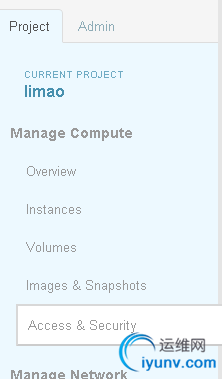

6. 为vip绑定一个floating ip:点击Access & Security的 Floating ips:

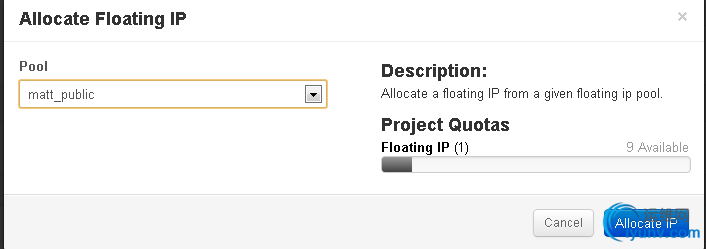

分配一个floating ip：

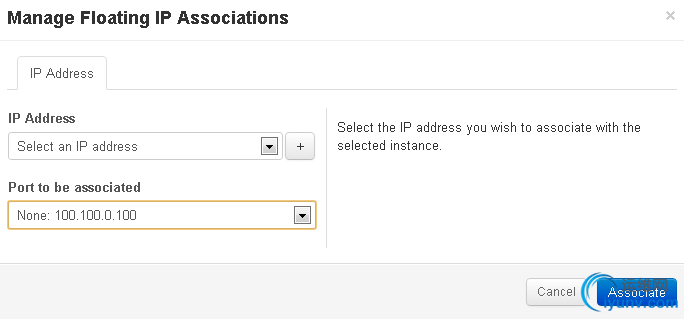

将此floating ip绑定到vip：

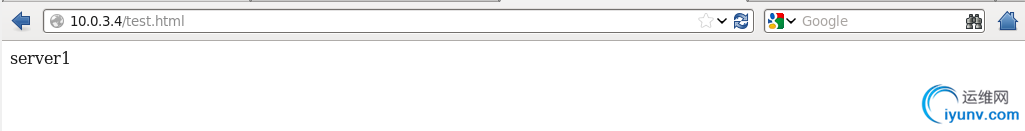

测试：1. 在两台虚拟机上安装httpd，并分别在/var/www/html/目录下添加test.html,在test1中文件内容为server1, test2中为server22. 访问loadbalance vip的floating ip(例如： 10.0.3.4/test.html)，不停刷新，发现server1和server2交替出现：刷新前：
刷新后：

说明loadbalance有效果。
遗留问题：1. Loadbalance实际性能如何。2. LBaaS有没有做到Multi-host？是否需要？
