CentOS7下LVS+Keepalived实现高性能高可用负载均衡

42日43

一、规划

1 2 3 4 5 6 7 8

对外VIP:10.10.10.10    对内VIP:192.168.10.10 LVS_MASTER:10.10.10.28(eth0)            192.168.10.128(eth1) LVS_BACKUP:10.10.10.29(eth0)            192.168.10.129(eth1)       WEB1:192.168.10.130       WEB2:192.168.10.131

二、释义
LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。

三、安装
①安装

1 2 3 4 5 6 7 8

# yum install ipvsadm # yum install -y gcc openssl openssl-devel # wget http://www.keepalived.org/software/keepalived-1.2.19.tar.gz   # tar -zxvf keepalived-1.2.19.tar.gz # cd keepalived-1.2.19 # ./configure --sysconf=/etc --prefix=/usr/local/keepalived # make # make install

②开启路由转发

1 2	# cat /proc/sys/net/ipv4/ip_forward # echo 1 > /proc/sys/net/ipv4/ip_forward

四、配置
①配置keepalived

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73

# vi /etc/keepalived/keepalived.conf ! Configuration File for keepalived global_defs {    notification_email {         root@localhost         abc@163.com                              ##设置邮件报警地址    }    notification_email_from zhi@zhi.com    smtp_server 127.0.0.1    smtp_connect_timeout 3    router_id LVS_DEVEL } vrrp_instance VI_1 {                        ##配置vrrp实例1     state MASTER                            ##BACKUP修改为BACKUP     interface eth0     virtual_router_id 51     priority 101                           ##BACKUP修改为100或更小     advert_int 1     garp_master_delay 5     authentication {         auth_type PASS         auth_pass 1111     }     virtual_ipaddress {         10.10.10.10     } } vrrp_instance VI_2 {                          ##配置vrrp实例2     state MASTER                           ##BACKUP修改为BACKUP     interface eth1     virtual_router_id 52     priority 101                           ##BACKUP修改为100或更小     advert_int 1     garp_master_delay 5     authentication {         auth_type PASS         auth_pass 1111     } virtual_ipaddress {         192.168.10.10     } virtual_server 10.10.10.10 80 {     delay_loop 6     lb_algo rr     lb_kind NAT     nat_mask 255.255.255.0     persistence_timeout 5     protocol TCP     real_server 192.168.10.130 80 {         weight 1         HTTP_GET {             url {               path /             status_code 200             }             connect_timeout 3             nb_get_retry 3             delay_before_retry 3       }     } real_server 192.168.10.131 80 {         weight 1         HTTP_GET {             url {               path /             status_code 200             }             connect_timeout 3             nb_get_retry 3             delay_before_retry 3         }     } }

②配置real_server，即后端WEB服务器
  下的编译安装Nginx,或者直接yum安装Nginx、Apache。

1 2 3

# vi /usr/html/index.html Success! Welcome to LINUX WEB System 10.130!     ##在两台web服务器上加个简单网页

五、测试

1 2 3 4 5

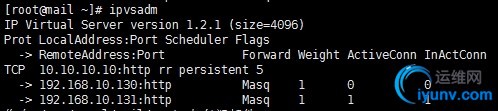

# lsmod |grep ip_vs                         ##查看内核中是否已加载ip_vs模块 ip_vs                 136798  0 nf_conntrack          105702  7 ip_vs,nf_nat,nf_nat_ipv4,nf_nat_ipv6,xt_conntrack,nf_conntrack_ipv4,nf_conntrack_ipv6 libcrc32c              12644  2 xfs,ip_vs # systemctl start keepalived

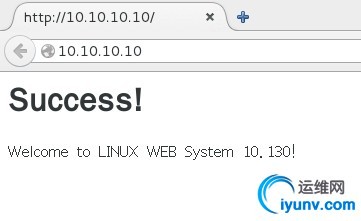

浏览器输入10.10.10.10访问

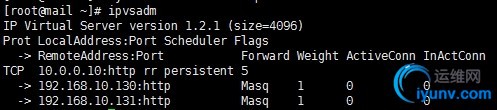

默认访问的是192.168.10.130，我们将10.130的web服务断掉，看看会不会切换
10.130:

1	# nginx -s stop

10.130:
# nginx


节点恢复，已添加至系统中了。
