搭建环境：
    两台director，两台RS

    director1：ip（172.16.125.5），安装好keepalived；

    director2：ip（172.16.125.6），安装好keepalived；

    RS1：ip（172.16.125.7），安装好httpd；
    RS2：ip（172.16.125.8），安装好httpd；
    vip（1）：172.16.125.100，vip（2）：172.16.125.110。

    在此处keepalived实现lvs的高可用，使用了lvs的dr模型。关闭iptables和selinux，且实现时间同步。



使用主从模式配置过程：
    （1）首先配置RS，在每一台的RS上安装好httpd，同时为了实现lvs调度算法的效果，在此故意使得每一台RS上提供的网页内容不一样。

    （2）首先设置内核参数，保证请求vip的报文必须经过director进行调度，才能到达后端RS上。
1
2
3
4
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce



    （3）进行每一台RS上lo接口的vip的绑定，同时设置路由。
1
2
~]# ifconfig lo:0 172.16.125.100/32 broadcast 172.16.125.100 up
~]# route add -host 172.16.125.100 dev lo:0



      通过以上设置，完成了后端RS的设置。

    （4）进行两台director上keepalived服务的配置。首先设置一个虚拟路由器组，其虚拟ip为172.16.125.100（也就是vip），在虚拟主机内部配置两台RS，即后端的两台RS，具体配置文件如下所示。

    配置文件一（在主keepalived服务器上的配置）：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
global_defs {
   notification_email {
     root@localhost
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state MASTER
    interface eno16777736
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 125110
    }
    virtual_ipaddress {
        172.16.125.100/16 dev eno16777736 label eno16777736:0
    }
}

virtual_server 172.16.125.100 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.0.0
    protocol TCP

    real_server 172.16.125.7 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

    real_server 172.16.125.8 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}



     在从keepalived所在的主机上的配置，不同的地方有两条：一，state设置为BACKUP，表明该主机为从服务器；二，priority（优先级）要低于主keepalived服务器上的优先级。

    在两台调度器上同时启动keepalived服务，进行查看集群服务的相关信息。
        一、使用ipvsadm查看负载均衡集群服务信息：

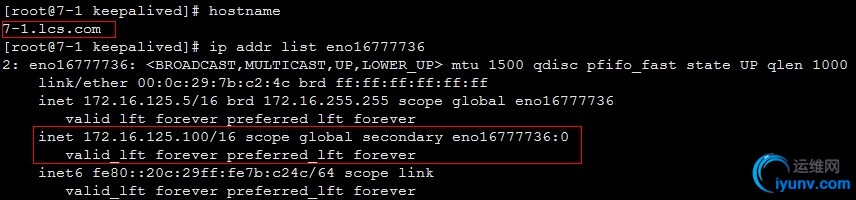

        二、查看vip是否已经加在主keepalived服务器上了：
        三、在客户端访问vip，看是否能够实现负载均衡调度，此处使用轮询（rr）算法。
        四、在主keepalived服务器上关闭keepalived服务，看高可用资源是否会发生转移，同时进行vip的访问，是否能够继续进行负载均衡调度。

使用双主模型实现keepalived+lvs：
    （1）在后端RS上设置内核参数，保证请求vip的报文必须经过director进行调度，才能到达后端RS上。设置第一个vip（172.16.125.100），同时设置路由，详细配置步骤如主从模式的RS的vip的设置，在此处不再赘述。
        在后端RS上lo端口上配置第二个vip（172.16.125.110），同时设置路由。
1
2
~]# ifconfig lo:1 172.16.125.110/32 broadcast 172.16.125.110 up
~]# route add -host 172.16.125.110 dev lo:1



    （2）在keepalived的服务器上修改配置文件，增加一个新的虚拟路由器，详细配置如下配置文件所示：
        主keepalived服务器1上的配置：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
global_defs {
   notification_email {
     root@localhost
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state MASTER
    interface eno16777736
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 125110
    }
    virtual_ipaddress {
    172.16.125.100/16 dev eno16777736 label eno16777736:0
    }
}

virtual_server 172.16.125.100 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.0.0
    protocol TCP

    real_server 172.16.125.7 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

    real_server 172.16.125.8 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
    }
    }
}

vrrp_instance VI_2 {
    state BACKUP
    interface eno16777736
    virtual_router_id 110
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456789
    }
    virtual_ipaddress {
    172.16.125.110/16 dev eno16777736 label eno16777736:1
    }
}

virtual_server 172.16.125.110 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.0.0
    protocol TCP

    real_server 172.16.125.7 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

    real_server 172.16.125.8 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
    }
    }
}



    主keepalived服务器2上的配置：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
global_defs {
   notification_email {
     root@localhost
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state BACKUP
    interface eno16777736
    virtual_router_id 51
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 125110
    }
    virtual_ipaddress {
    172.16.125.100/16 dev eno16777736 label eno16777736:0
    }
}

virtual_server 172.16.125.100 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.0.0
    protocol TCP

    real_server 172.16.125.7 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

    real_server 172.16.125.8 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
    }
    }
}

vrrp_instance VI_2 {
    state MASTER
    interface eno16777736
    virtual_router_id 110
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456789
    }
    virtual_ipaddress {
    172.16.125.110/16 dev eno16777736 label eno16777736:1
    }
}

virtual_server 172.16.125.110 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.0.0
    protocol TCP

    real_server 172.16.125.7 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

    real_server 172.16.125.8 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
    }
    }
}



    （3）在两台高可用服务器上启动keepalived服务，查看vip是否分别加载到高可用服务器上。
        在客户端进行测试，分别访问vip（172.16.125.100）和vip（172.16.125.110）。
       可以看到，访问两个vip都可以正常访问，并且实现了rr（轮询）调度算法。
