LVS--DR模型介绍及实现

546324

ARP地址解析：

    报文从客户的短到达路由器之后，会加上源mac地址（从路由器哪个接口进入的就是哪个接口的mac地址），当到达本地网络之后，会在整个本地网络中做arp地址解析广播，把ip地址转换为mac地址进行通信。路由器进行报文的源mac和目标mac的封装，发送给交换机，交换机通过维护的mac地址表，进行报文的转发。
相关内容：
    通过修改请求报文的目标mac地址实现请求报文的转发。

     （1）保证前端路由器将目标ip为vip的报文请求发送给调度器（director）；

        解决方法：

            静态绑定：就是在路由器上进行配置一个arp地址表，将来自的访问请求直接解析为mac地址，发送给调度器（director）；

            arptables：在两台RS上配置arptables规则，将收到vip的arp报文请求拒绝应答或者拒绝访问；

            修改RS主机内核的参数（最好用的）：arp_announce（是否接受别人的通告，并且进行记录，是否通告给别人），arp_ignore（是否响应别人的arp请求）

    （2）RS的RIP可以使用私有地址，但也可以使用公网地址；
    （3）RS和director必须在同一物理网络中；
    （4）请求报文必须经过director，但响应报文一定不能经由director；
    （5）不支持端口映射；
    （6）RS支持大多数OS；
    （7）RS的网关不能指向DIP；
    当rip、vip和dip在同一网段的时候，rip指向的网关为dip的网关。当rip、vip和dip不在同一网段的时候，rip指向的网关为直接能跟客户端通讯的下一跳路由器的ip。通过修改请求报文的mac地址进行转发，在dr模型中，在调度器（director）上有两个ip地址，为VIP和DIP。同样的在RS上也有两个ip地址，为VIP和RIP。通常情况下，在RS上，VIP一般配置在本地回环接口的别名上。

    通常在director上，vip配置在网卡的别名上，dip就是网卡的ip地址。


调度详细过程：

    第一步：客户端发起请求报文，报文的源IP地址为CIP，目标IP地址为VIP。在经过路由器的时候，通过对VIP的地址解析，封装为MAC帧数据， 其源MAC为（从路由器哪个接口进入的就是哪个接口的MAC的地址），进行ARP广播，只能找到VIP所在的调度器（director），同时进行对MAC帧数据进行解封。

    第二步：调度器通过某种调度算法，找出一个RS，做ARP地址广播。之后，经过调度器调度之后，对请求报文进行封装包含源MAC地址（源MAC地址并不重要）、请求报文本身（包含源IP和目的IP）以及包含挑选出来的RS的MAC地址。调度器将这个封装报文发回给交换机，交换机通过本身的MAC地址表找到调用的RS，进行解封，发现目的IP地址即VIP在本机有，那么提供服务。
    第三步：应答报文通过交换机和路由器直接返回给客户端。应答报文在在rs内部，由于客户端请求的为vip，所以不能通过rip所在网卡直接响应，必须在rs内部添加一条路由，使得从lo接口哪个别名上进来的请求，还得经过lo接口上的哪个别名出去。前提：服务器RS的RIP必须可以通过路由器与客户端进行通信。

实现拓扑：
    实现对http服务的调度。

配置过程：
    （1）对调度器（director）进行配置，同时在director上安装ipvsadm软件包。
        添加vip在director上。

1	[iyunv@7-1 ~]# ifconfig eno16777736:0 172.16.125.100/32 broadcast 172.16.125.100 up

     要求是对vip172.16.125.100的请求必须经过eno16777736:0该接口进行响应。

1	[iyunv@7-1 ~]# route add -host 172.16.125.100 dev eno16777736:0

    （2）后端RS的详细配置：
    首先修改内核参数，保证前段路由器将目标地址为vip的报文发送给director。在后端RS上都要进行设置。

1 2 3 4

# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore # echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce # echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

    然后添加vip到lo接口的别名上，并且绑定通过lo接口别名进来的报文必须经过lo接口别名设备发送出去。后端RS上都要设置，同时在后端RS上开启httpd服务。

1 2	[iyunv@7-2 ~]# ifconfig lo:0 172.16.125.100/32 broadcast 172.16.125.100 up [iyunv@7-2 ~]# route add -host 172.16.125.100 dev lo:0

    （3）在调度器上进行ipvs规则的设置。

1 2 3

[iyunv@7-1 ~]# ipvsadm -A -t 172.16.125.100:80 -s rr [iyunv@7-1 ~]# ipvsadm -a -t 172.16.125.100:80 -r 172.16.125.6 -g [iyunv@7-1 ~]# ipvsadm -a -t 172.16.125.100:80 -r 172.16.125.7 -g

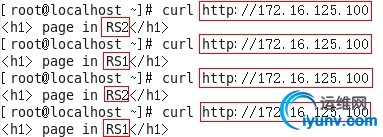

    测试，在实现的时候，采用的是rr（轮询）算法，在客户机上对vip进行访问。
